CST熱仿真實例（5）- 水冷，CHT求解器

之前介紹過CHT仿真散熱片，也介紹過散熱片上方加風扇，這期我們統統換成水冷系統。

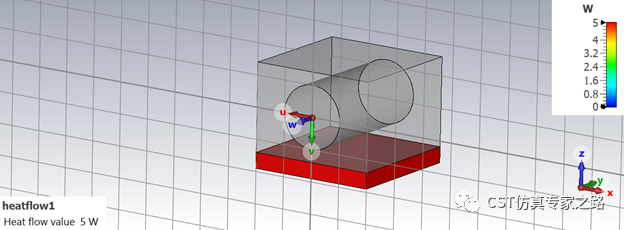

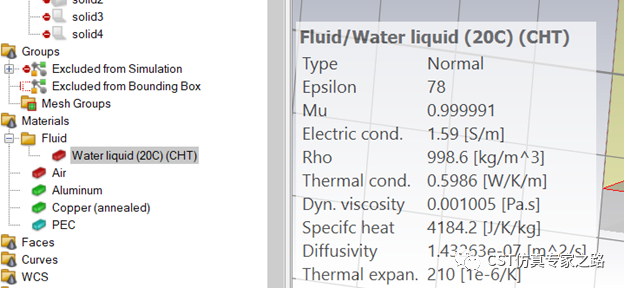

熱源還是5W，熱源上方添加銅塊，再畫個圓柱當水管。材料庫中將水流材料調出：

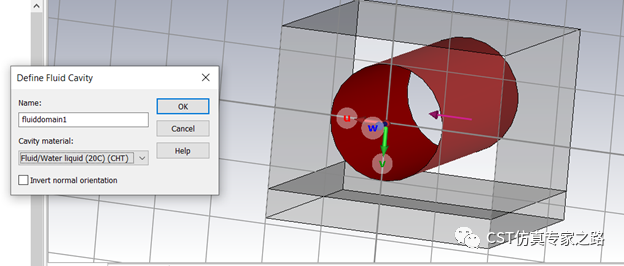

水冷仿真需要定義水流腔體，選擇圓柱內面，材料為水流，箭頭指向流體。

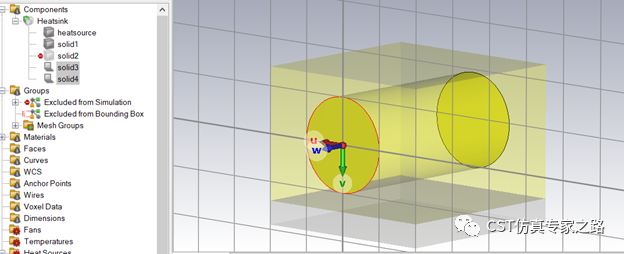

圓柱不在仿真內，但仿真要保留兩側的二維平面，這樣才能形成腔體，也方便定義水流。

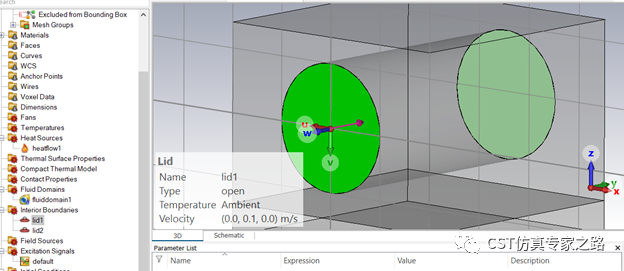

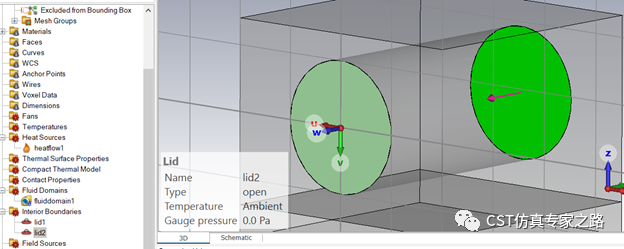

水流和空氣都是流體，為了區分，需要定義“蓋子“（lid）。一邊是入水口，流速0.1m/s，一邊是出水口，無速度定義，而是壓強儀表。

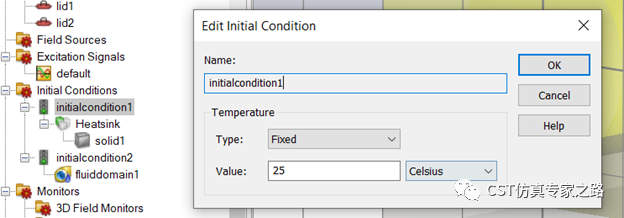

可添加初始溫度，比如25度，高于環境的20度。

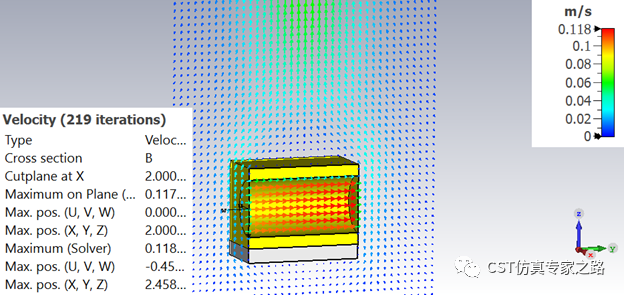

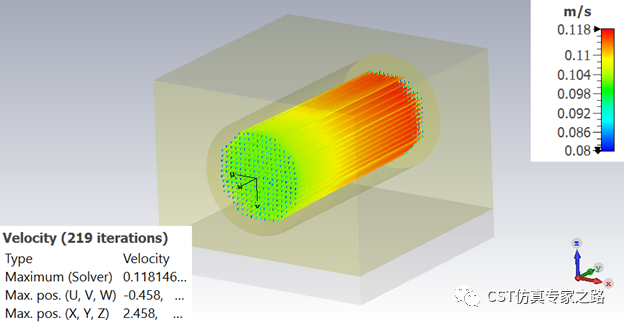

CHT仿真結束，查看速度流向，合理合法。

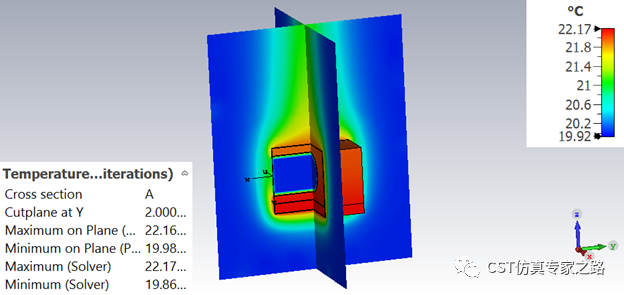

溫度分布，降溫效果一流：

小結：

1.    水冷仿真是CHT的功能，屬于基礎的流體仿真。需要水管腔體，Lid分開水和空氣，并定義流速。
