CST超表面仿真實例(1/3) - 線圓極化轉換，F(xiàn)loquet端口，S參數算軸比
這期我們看一個超表面極化分析，用到Floquet端口模數，S參數讀出極化和軸比，還有平面波散射截面等技巧。

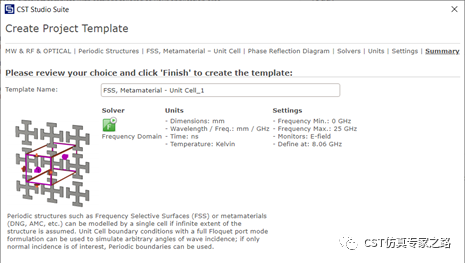

使用模板，頻率0-25GHz，電場監視器8.06GHz:
畫一片PEC：

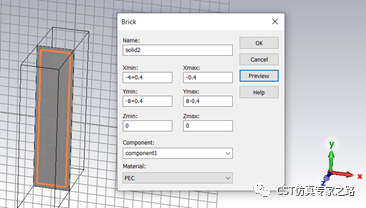

畫第二片PEC，insert到第一片里面：

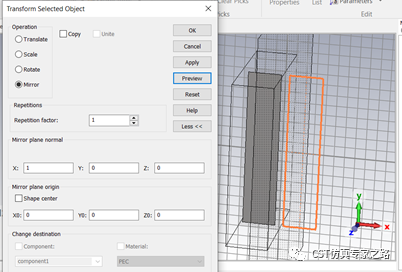

移出第二片：

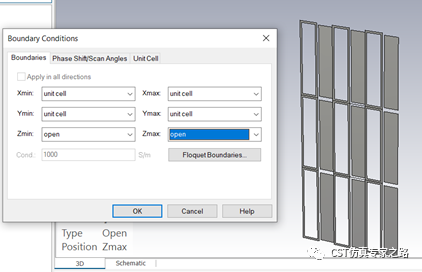

邊界unit cell：

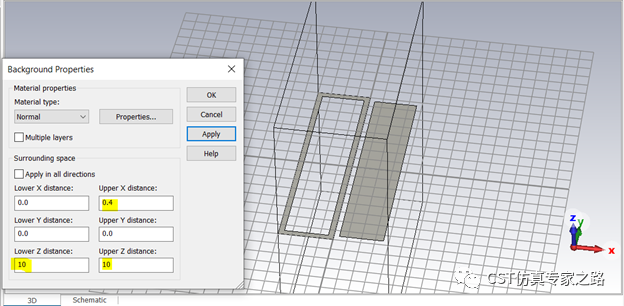

背景距離要夠大：

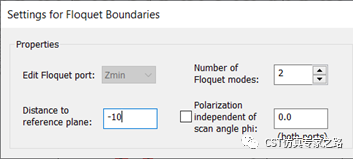

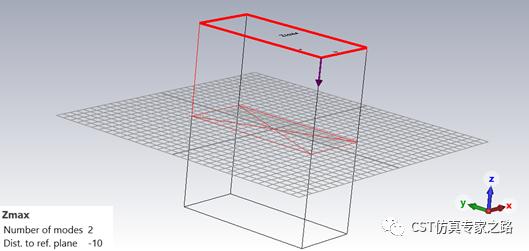

端口去嵌到平面：

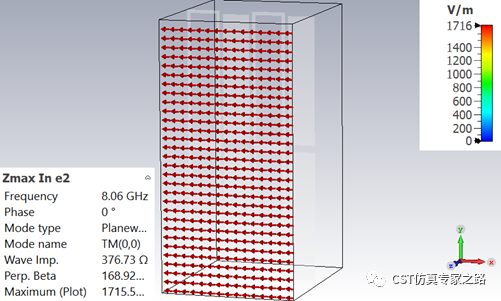

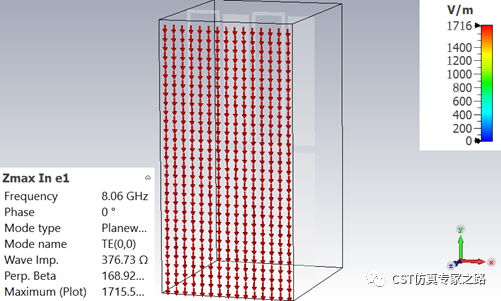

頻域仿真開始，模式1是Y軸極化，模式2是X軸極化：
以Zmax方向入射為例,在眾多結果中識別：
Y軸極化傳輸系數tx: SZmin(1),Zmax(1)
Y軸極化反射系數rx: SZmax(1),Zmax(1)
X軸極化傳輸系數ty: SZmin(2),Zmax(2)
X軸極化反射系數ry: SZmax(2),Zmax(2)
因?yàn)槲覀兺瑫r(shí)觀察了18.7GHz-25GHz的區間，這個頻段內，單元尺寸（16mm）大于波長，即便垂直入射，衍射波也可存在，所以必須計算高次模。

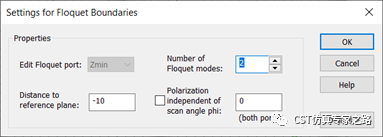

計算2模：
計算10模：

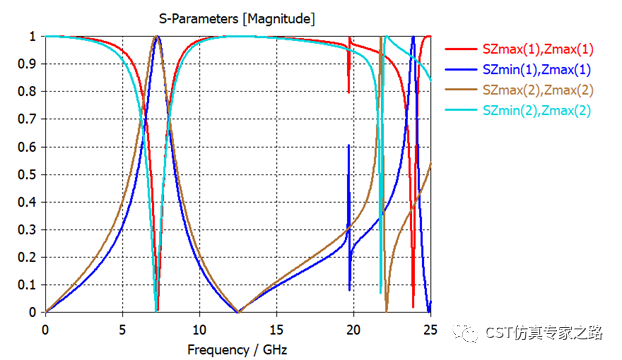

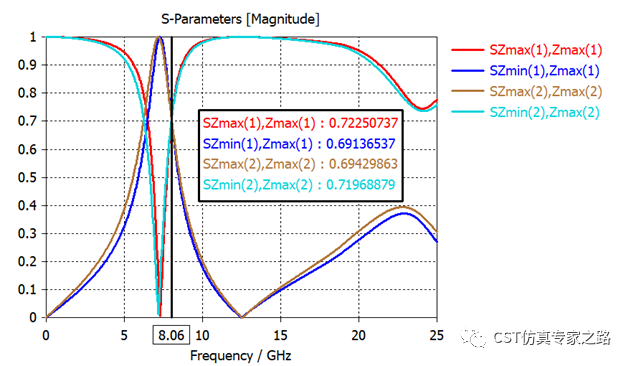

考慮高次模后，S參數較精確，其中tx=rx=ty=ry的頻率即為理想圓極化的中心頻率，一個6GHz+，一個8.06GHz左右。這兩個點的圓極化軸比接近1.

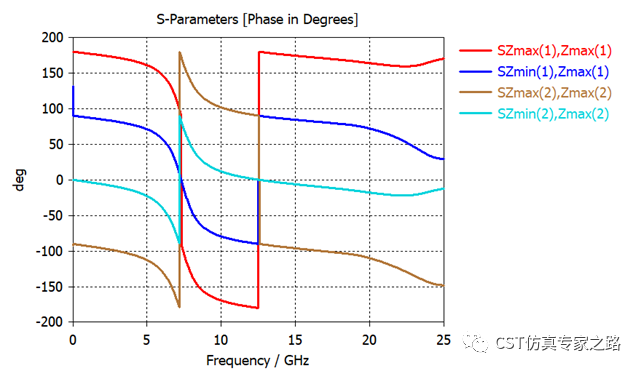

同時看相位，在衍射頻率之前，相位差保持90度，證明是圓極化。
回憶軸比定義：AR(dB)=20*log10(abs(Emajor)/abs(Eminor))
所以3dB 軸比帶寬為AR(3dB) f, 在S參數中滿足：

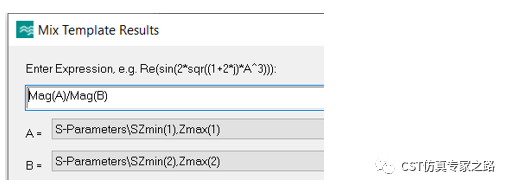

1/√2<|t_x|/|t_y | =|t_x |/|t_y | <√2

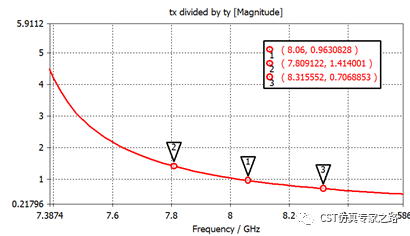

放大tx/ty可見在帶寬7.8GHz-8.3GHz之內,還能算個“圓“極化：
如果按垂直或水平的極化入射，是得不到極化轉換效果的：
調整Floquet極化角到45度，方可得到圓極化轉換：

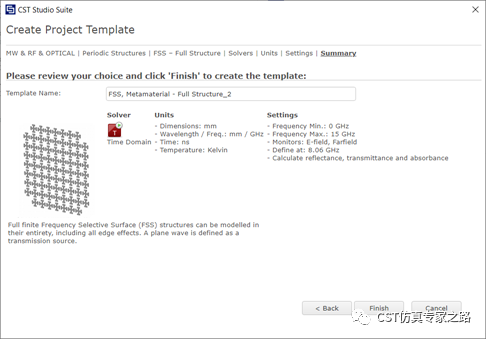

下面我們進行完整的表面分析,復制單元文檔，添加新模板：

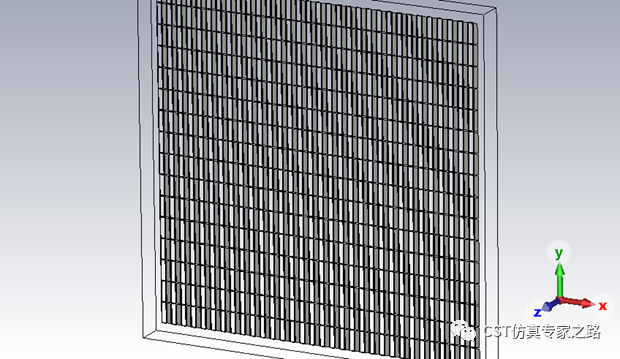

復制單元32x16個：

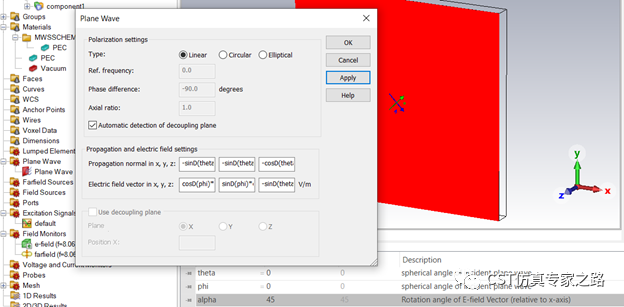

通過模板參數alpha改變?nèi)肷淦矫娌妶鰳O化45度：

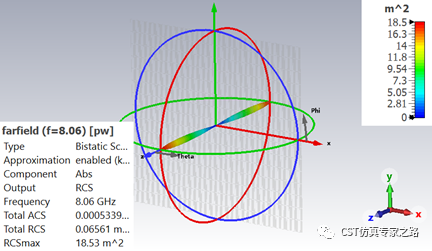

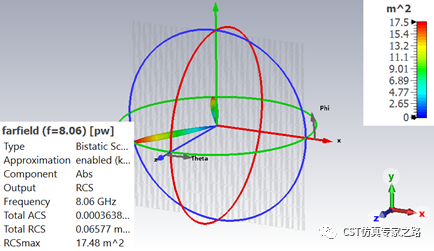

時域求解器運行過后，觀察散射截面SCS，此時入射角Theta=0：
修改Theta=30，重新仿真，可見清晰的衍射波束。
小結：
1. 不同F(xiàn)SS模板可充分幫助用戶自動設置很多東西：
2. 頻域F-solver和unit cell+floquet port，適合分析傳播反射，S參數，軸比帶寬等。
3. 文中的S參數計算軸比AR是簡單的垂直入射時的公式。任意角度的S參數計算軸比以后再寫。（還在推導公式，歡迎提供理論或參考）。遠場的軸比AR計算也會再寫哦。
4. 時域T-solver與GPU加速，適合完整寬帶的超表面計算，運用平面波，遠場散射面。
參考文獻：Self-complementary metasurfaces for linear-to-circular polarization conversion. PHYSICAL ,REVIEW B 92, 245413 (2015)
