微帶傳輸線本征模CST仿真分析實例

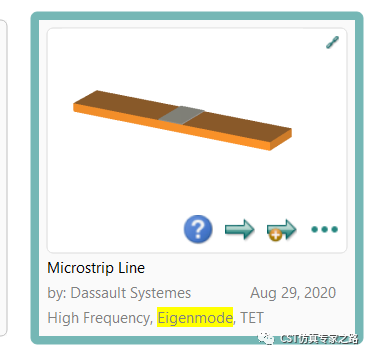

本期看一個自帶案例，微帶線的本征模分析。

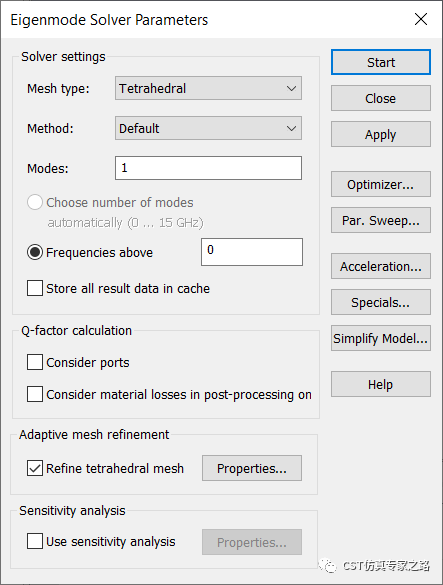

仿真頻率范圍是0-15GHz，求解器為E。
只計算一個基礎模。

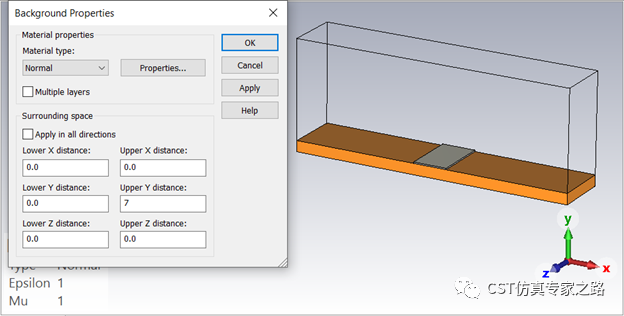

背景距離在Y+的空氣方向上加大。

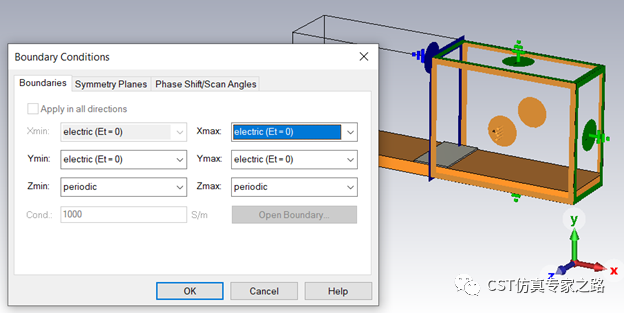

邊界是X與Y都是電邊界，中心對稱磁邊界，Z傳播方向為周期邊界，符合基礎模的電磁場分布。

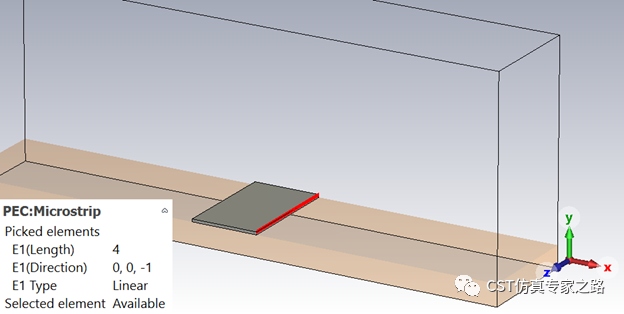

單元長度為d=0.004m

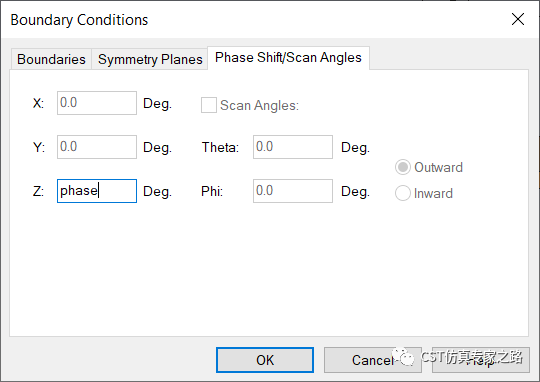

周期邊界相位參數化：phase

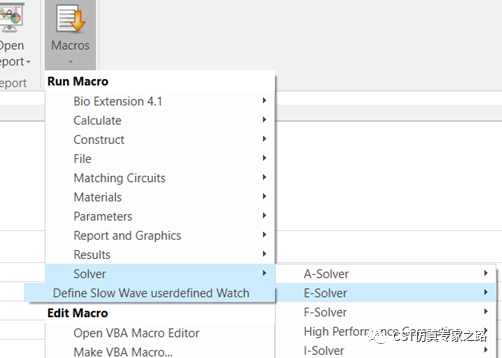

這個案例預先運行了這個宏，這個宏必須是phase參數掃描用，并且phase不可為零（等下解釋為什么）：

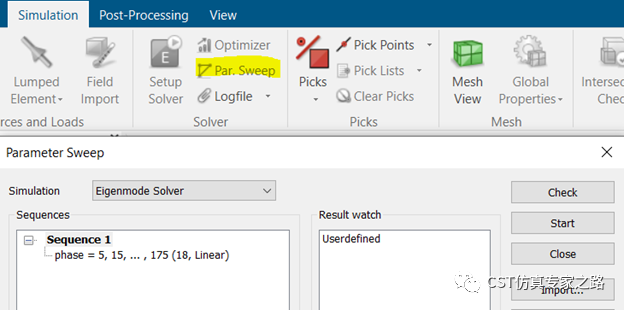

所以參數掃描界面可以看見“userdefined”標志。
如果沒有此步驟，參數掃描仿真結束后，只有基礎的模式結果：

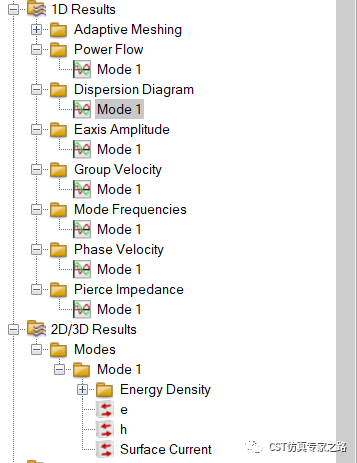

通過此步驟，參數掃描仿真結束后，結果出會有更多的慢波結構相關的結果：
“userdefined”這個代碼是根據三維的本征模電場，提取一系列的數據。比如需要波長：
所以掃描角不可為零。

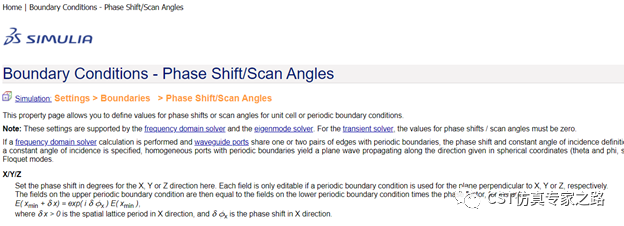

那么掃描角到底是在做什么？根據幫助文檔，“phase“是兩個周期邊界的電場相位差：
分析結果：

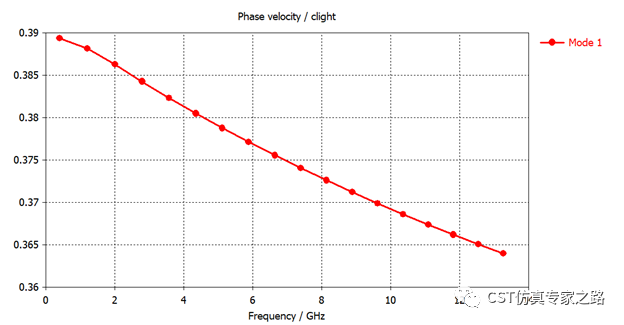

1. Phase velovity相位速度：
相位速度是對光速歸一化，也就是說，這里看到0.38左右的值，表示波相位以0.38倍的光速傳播，所以叫慢波結構。相速度快過光速就是快波結構。
單位是rad/s/(rad/m)=m/s.
2. Dispersion Diagram色散圖

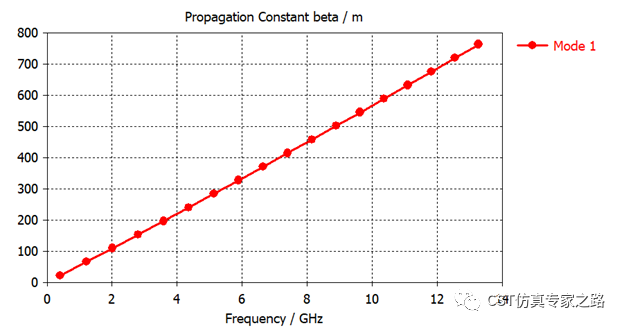

這個結果是傳播常數beta的色散曲線，單位是rad/m：

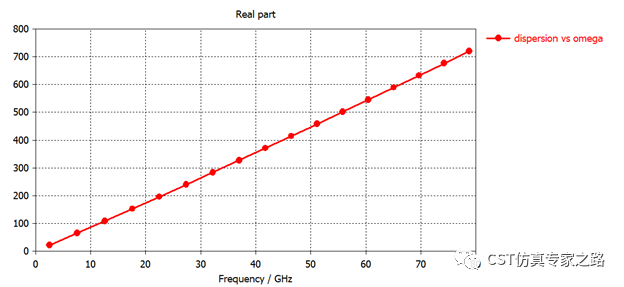

其實把頻率換成角頻率omega，beta對歸一化，就能得到傳說中的色散曲線。很多用戶將這些數據導出再畫線，本期就給大家展示如何在CST中完成。先拿omega：

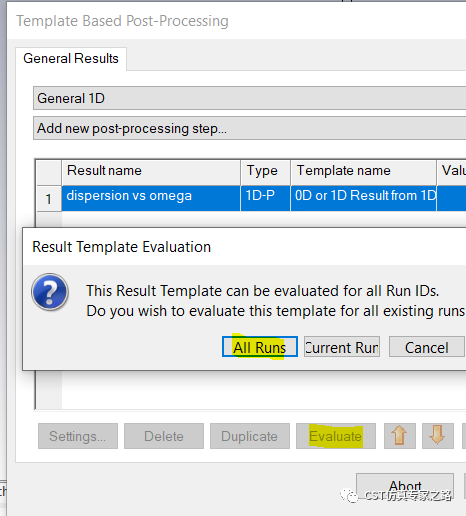

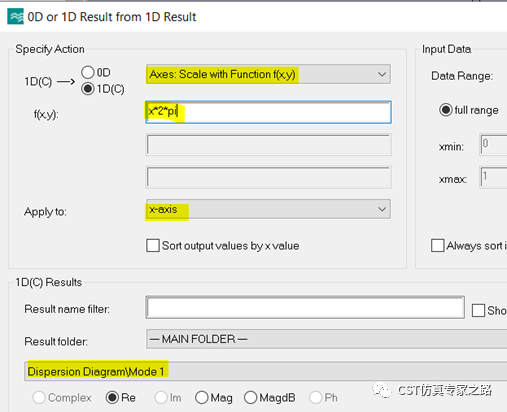

后處理，起個好名，evaluate，應用于全部參數掃描的結果：
當然先忽略這時的橫坐標名稱，以及不是頻率了：

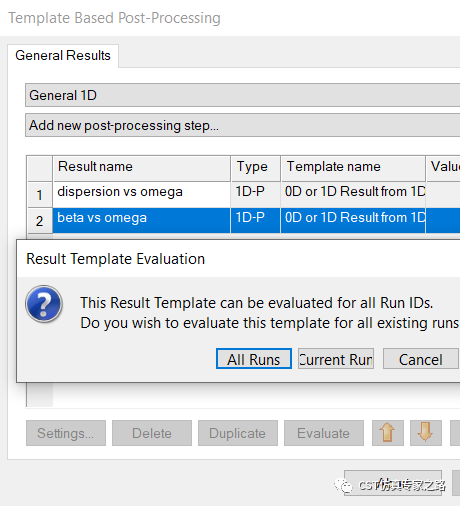

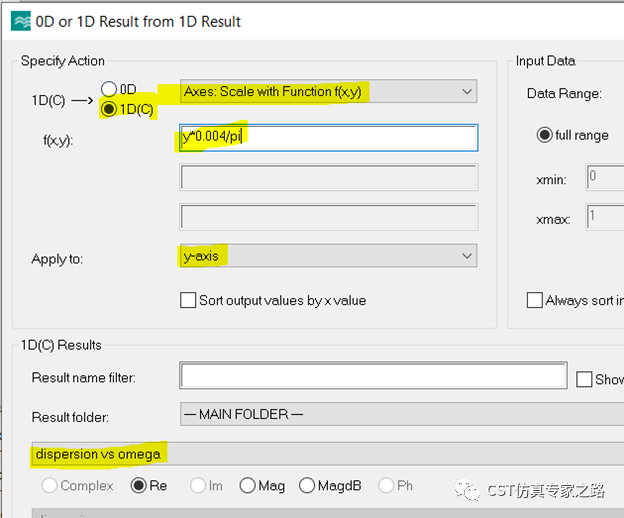

再對beta歸一（單元長度為d=0.004m）：

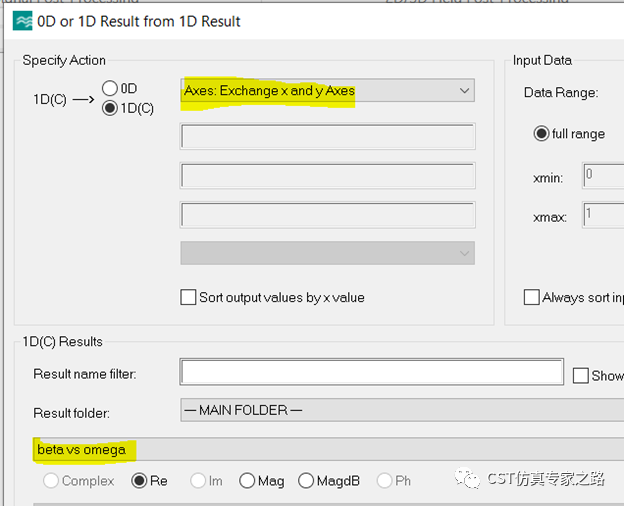

將XY互換：

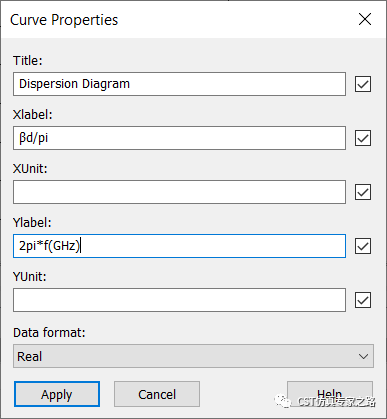

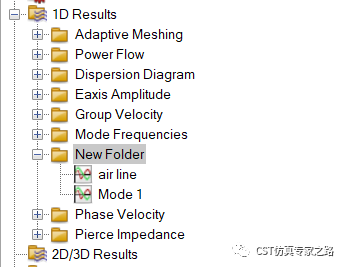

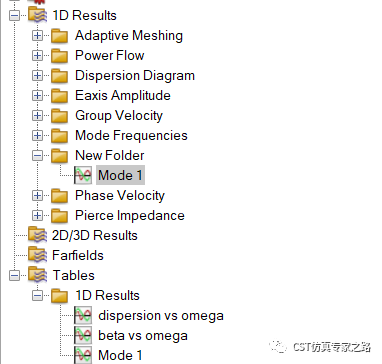

新建1D文件夾，將最后的結果Mode1拷貝進入。右鍵點擊曲線屬性，設置橫縱坐標名稱。
拓展一下X軸：

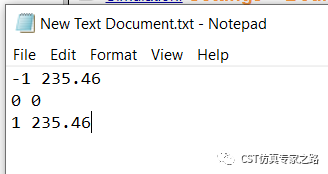

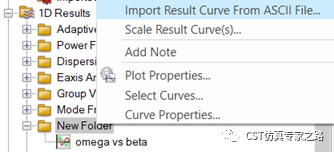

導入空氣線：
計算方法（歸一化）：1*pi/0.004*2.998e8/1e9=235.46

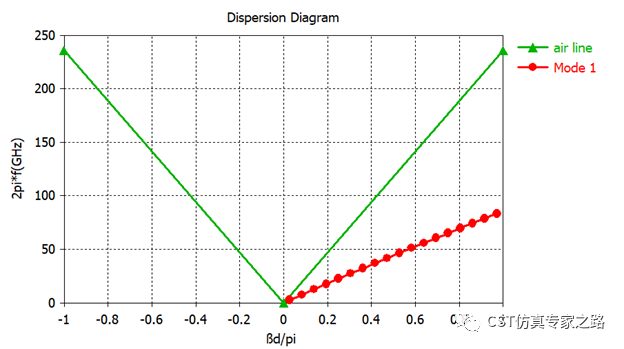

曲線放在一起:
其實這個圖也是表示相速度和光速的關系，這里看到紅線較低，處于慢波區間。感興趣的用戶可以繼續驗證，看紅線除以綠線是不是等于phase velocity。

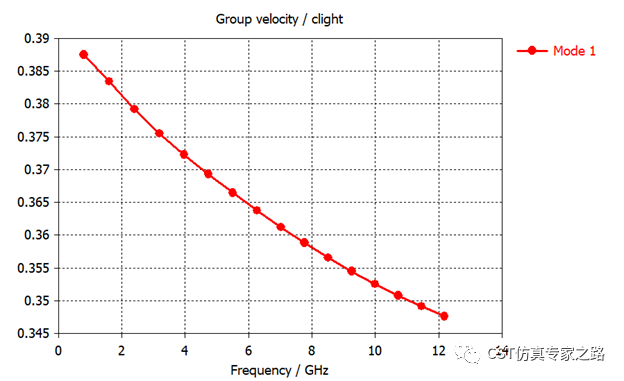

3. Group velovity群速度：

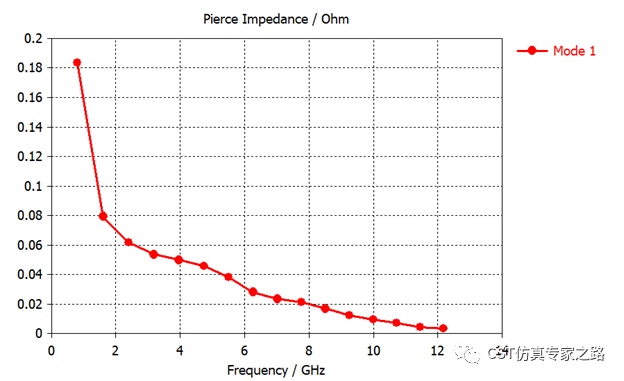

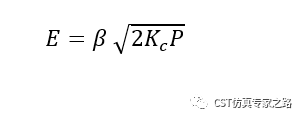

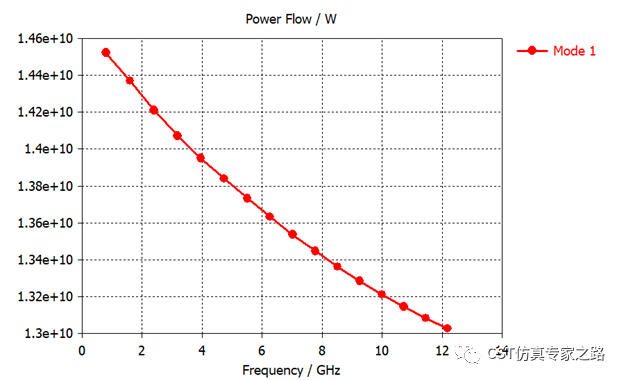

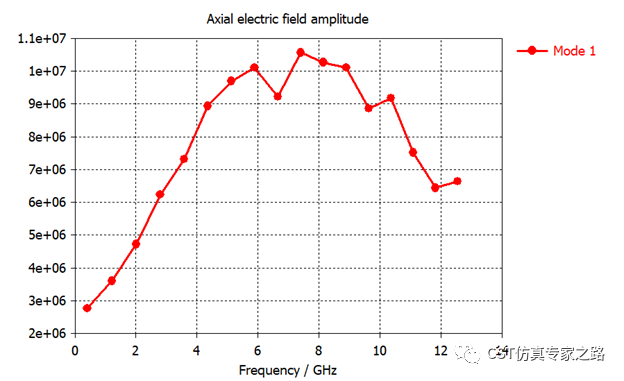

4. Pierce 耦合阻抗，功率流，電場：
電場是總場E（abs），包含各次空間諧波。功率流P是1焦耳乘以群速度。
小結：
1. 相位掃描需要參數“phase”，所以強烈建議開始時用模板，省事很多。
2. Phase不要為零。
3. 可在CST中獲取文獻中常見的V型色散圖，用于研究能級禁帶超材料等等。
