如何確定Floquet模數和背景距離

這個問題還是太多人搞不清楚了，所以解答一下。之前寫過一個案例：如何設置Floquet端口。

下面我們定量計算一下：

首先，所有的傳播模式都需要端接（terminated），也就是增加Floquet端口計算模數。傳播模式就是有beta的模式。

其次，如果有倏逝波(evanescent)高次模（有Alpha的）在計算域中，我們就要判斷是端口計算的模數增加（考慮他們），還是增加背景距離，讓他們衰減到不了端口（不考慮他們）。

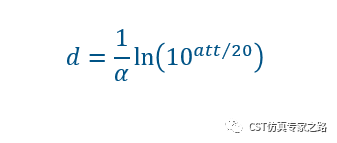

衰減Attenuatiion（dB）與背景距離的關系如下：

其中Alpha是衰減系數Np/m。舉個例子，如果讓上圖中的Alpha等于402.3的高次模衰減到40dB，我們需要背景距離1/402.3*ln(10^(40/20))=11mm。

所以，結論和之前一樣，端口離結構的距離不能太近（高次模影響），也不能太遠（增加網格）。同樣適用于波導端口在邊界激勵的情況。
