非線性光學實例（2）- 光波導，Chi3材料，四波混頻

來源：CST仿真專家之路更新時間：2024-06-23 閱讀：

四波混頻（four-wavemixing, FWM）是非線性光學中的互調現象，兩個或三個波長之間的相互作用產生兩個或一個新的波長。它類似于電力系統中的三階截點。

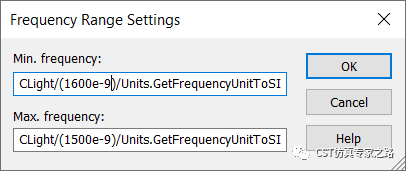

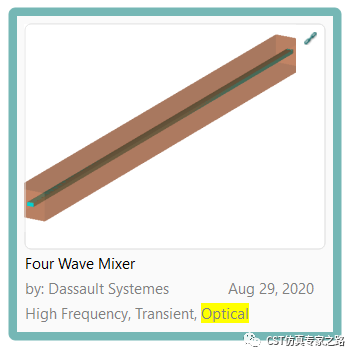

自帶案例，頻率是1600nm到1500nm。

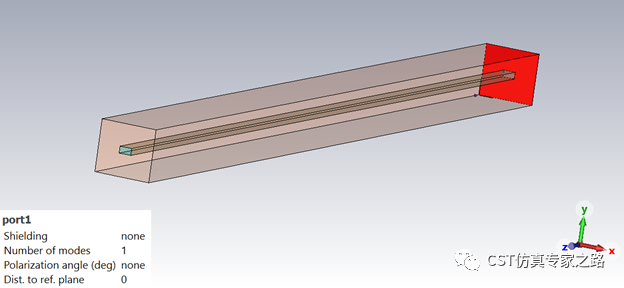

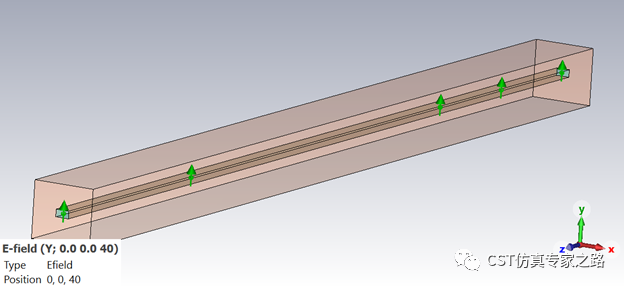

一個端口激勵，接收用幾個探針定義在傳播路徑上：

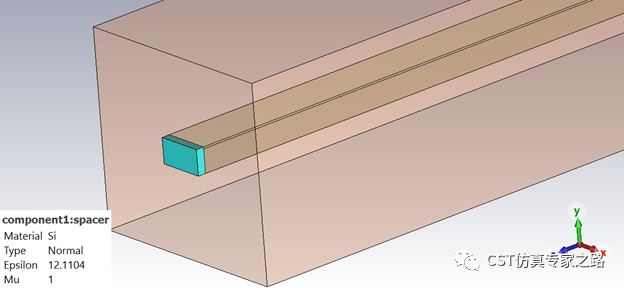

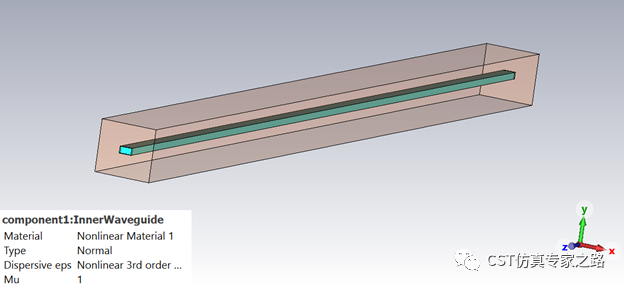

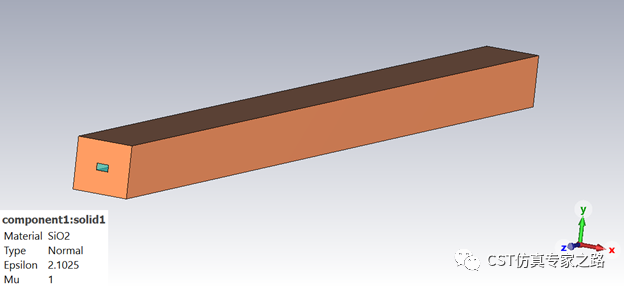

外圍材料是正常的線性二氧化硅，波導部分則是非線性材料：

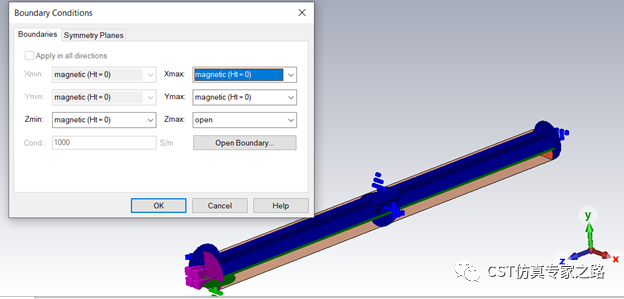

邊界是電和磁邊界，用了對稱面。由于非線性材料不能貼在邊界上，這種仿真都需要加一小段正常材料對其隔離。

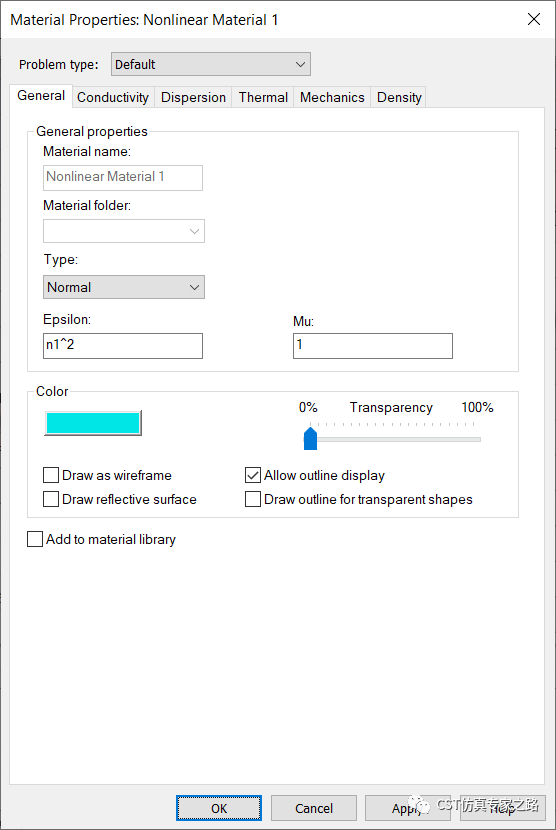

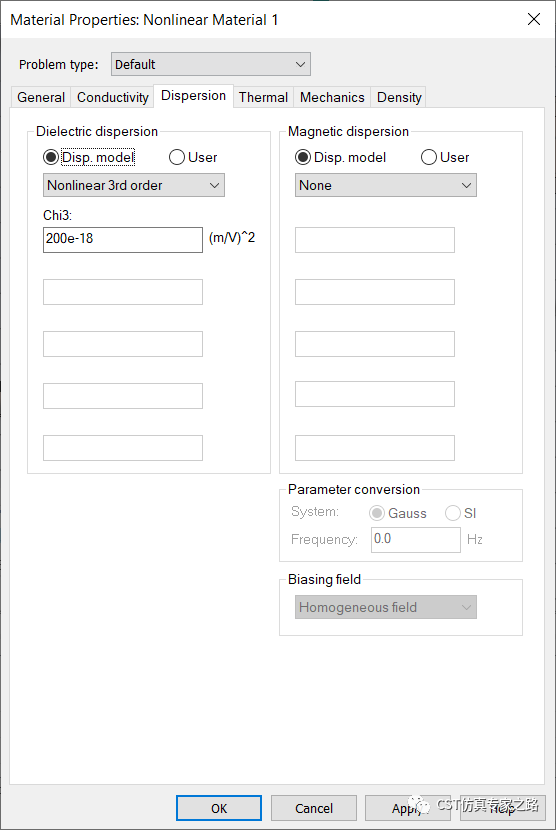

三階非線性材料定義，線性介電為折射率平方，色散部分選擇三階非線性，Chi3是三階電極化率，或叫電磁敏感度（susceptibility）。

Chi3表示響應于所施加的電場的介電材料的極化程度?？赡苡腥藛柫耍@不就是相對介電常數的作用嗎？不應該是個無量綱比例常數么？怎么有單位（m/V）^2呢？其實很簡單，電場的三次方跟它相乘就剩一個電場量級了，所以是合理的，詳情看幫助吧~

激勵信號是自定義的，是1550nm的抽運光和1525nm的信號光兩個頻率的信號都調制進一個脈沖中。這樣的調制信號我們需要自己寫代碼（或ASCII數據導入）。

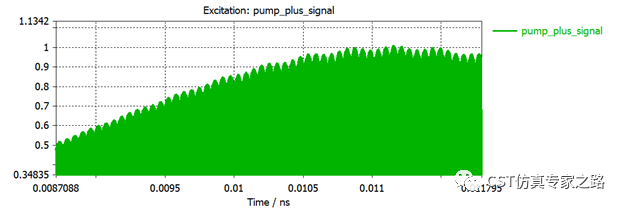

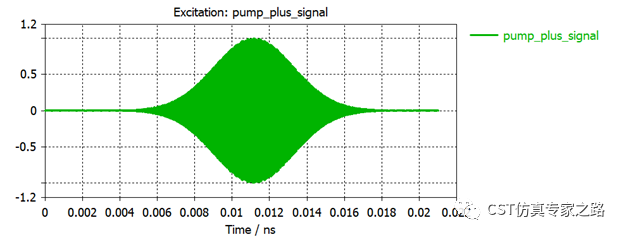

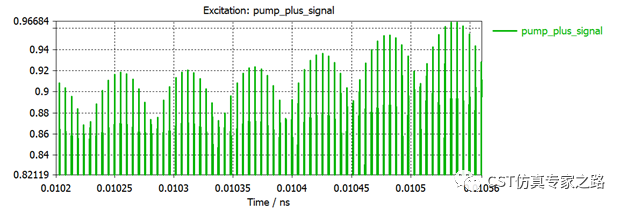

放大才能看到這兩個調制效果：

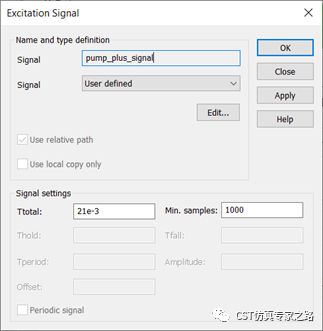

信號定義界面，這里只有總時長和采樣，具體的函數可點擊Edit查看VBA定義，若修改VBA或VBA調用的參數，編譯器中保存Save就可以看到信號更新了。

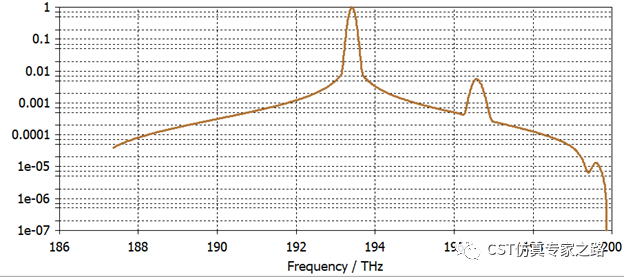

這個信號的頻譜是這樣的兩個峰值，等下我們?cè)賮砜慈绾味x這個時域信號。

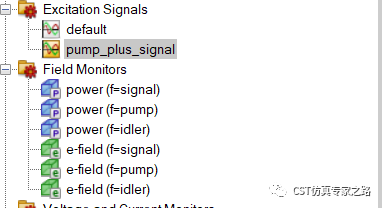

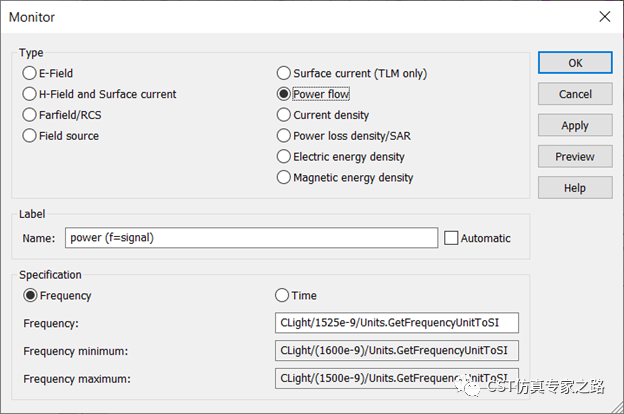

模型也定義了三個頻點的場監視器，參數化的定義：

除了上述兩個頻點外，第三個頻點是指閑頻光（Idler）1575nm。所以這里仿的就是，輸入兩個頻率的光，由于波導的三階非線性，耦合出來一個不同頻率的光，二人世界變?nèi)谥摇?/p>

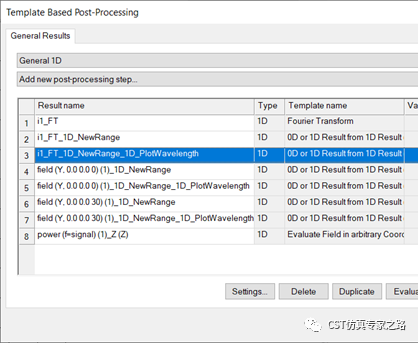

這里有一系列的后處理：

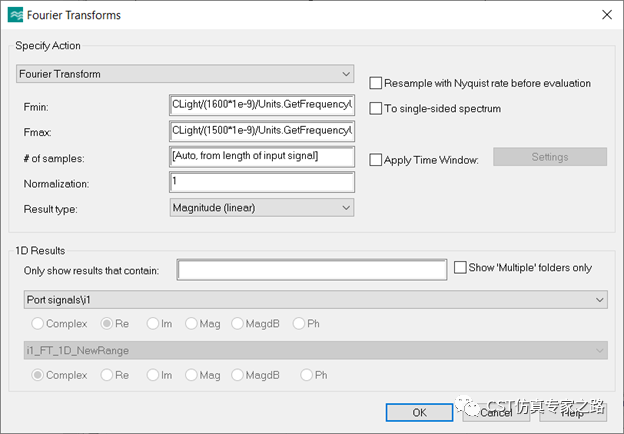

第一個是將輸入信號i1進行傅里葉變換。這個i1在求解器運行之后才能見到，所以如果想仿真之前先計算一下激勵信號的傅里葉變換，可在1D結果新建文件夾，將激勵信號拷貝進來，直接用后處理就可以找到這個信號了。

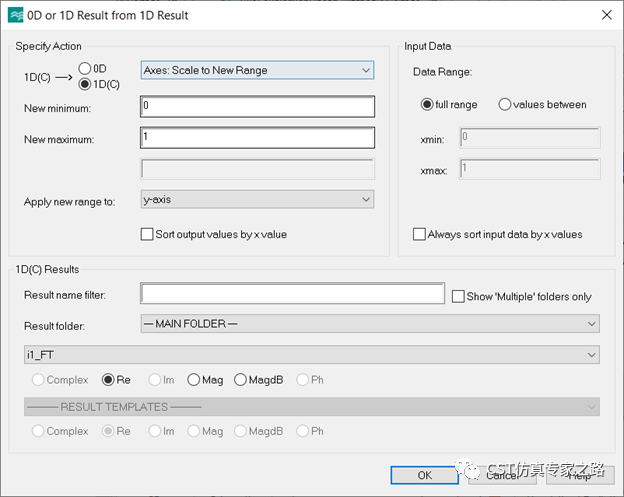

第二個是對輸入頻譜的歸一化：

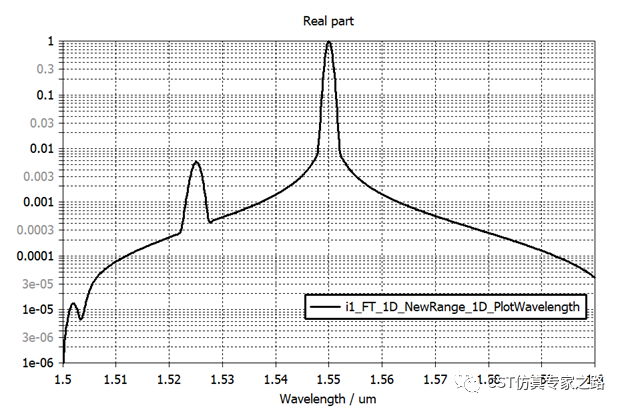

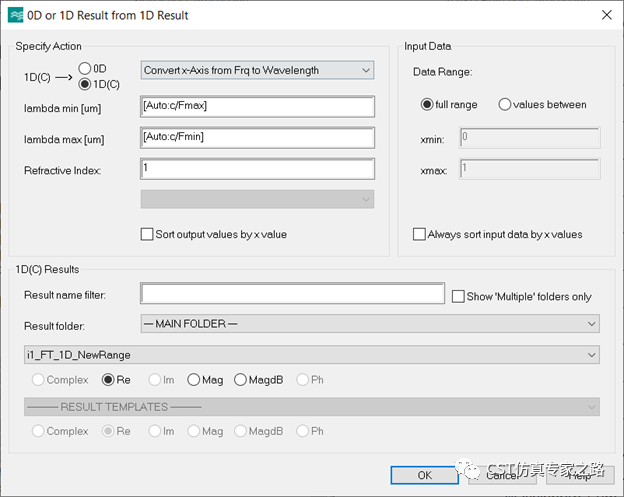

第三個是對歸一化的輸入頻譜換成波長為橫坐標：

第四個到第七個后處理是對兩個探針的頻譜結果分別歸一化和X軸轉換成波長。

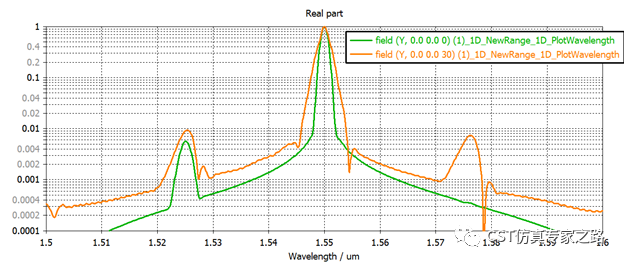

所以我們看端口附近的探針和接近末端的探針，可見多了一個頻率的信號出來：

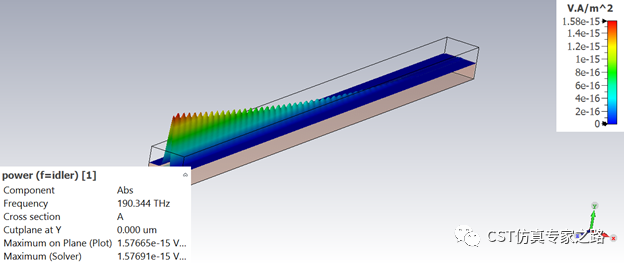

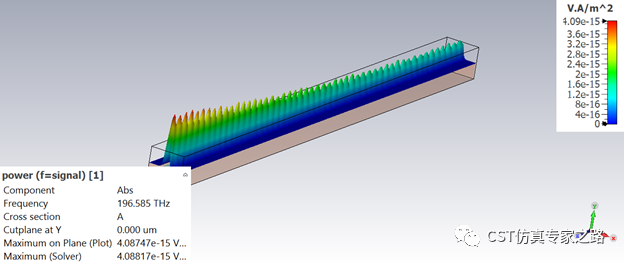

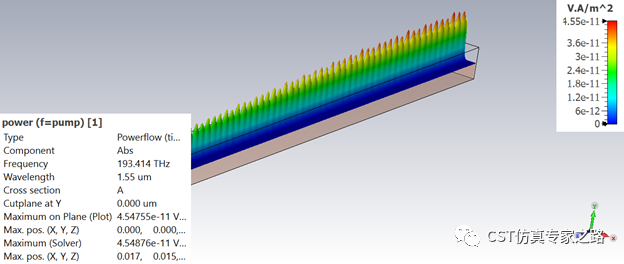

查看電場或功率場，可見抽運光能量減少，而信號光和閑頻光增強。

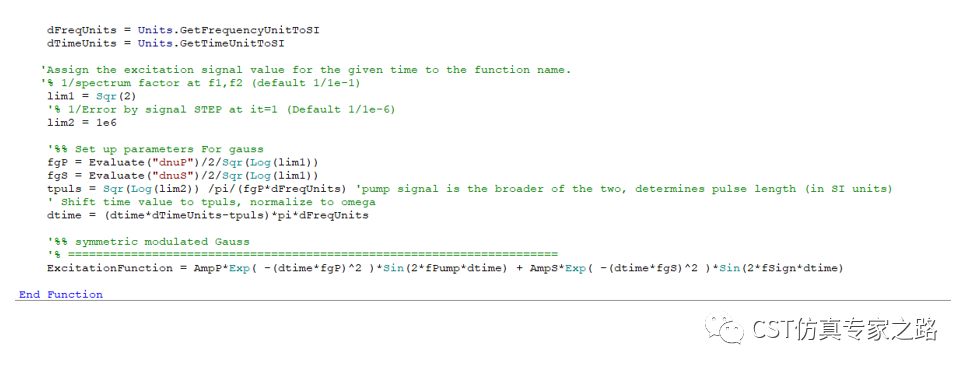

最后我們研究一下這個VBA，根據頻域調制頻譜生成時域信號：

其中調用CST參數，或用Evaluate：

抽運光參數：AmpP是高斯信號振幅，dnuP是3dB帶寬，fPump是中心頻率；

脈沖光參數：AmpS是高斯信號振幅，dnuS是3dB帶寬，fSign是中心頻率；

這里先定義lim1是根號2，因?yàn)橛玫?dB的帶寬定義。利用半寬最大值HWHM=sqr（2ln2）sigma公式，聯系起來頻域帶寬和時域衰減。

所以fgP和fgS是兩個高斯信號的相關參數，注意這里log是指自然對數ln。

然后還加了個tpuls時延，不然高斯信號t=0就在最大值了。

還有就是兩個信號的帶寬不同，而包絡高斯是一個信號，用哪個帶寬呢？程序里面可見用的是fgP，就是抽運光的寬高斯信號。所以這里是假設抽運光的帶寬較窄。

最后dtime是信號x軸時間點，直接用就行；ExcitationFunction是Y軸信號值，調幅信號是兩個信號相加，振幅乘以高斯函數就行了。

可能有人問了，我們定義振幅AmpP是1，AmpS是0.01，但是為什么頻譜中兩個信號的的峰值不是100倍呢？從定義函數代碼可知，這里的Amplitude是指時域?qū)Ω咚剐盘?hào)歸一的振幅。我們這里直接看的探針頻譜，并沒有對輸入的高斯脈沖頻譜進行歸一化，別忘了，高斯函數的傅里葉變化還是高斯函數哦!
