MOS管設計如何防反接電路？
來源：JLE電路保護與器件
更新時間：2024-07-13
閱讀：
電子元件大都是使用直流工作，電源線反接就有可能就會燒壞，那電路如何防反接？首當其沖我們想到的就是二極管了，運用其單向?qū)ㄌ匦钥捎行Х乐闺娫捶唇佣鴵p壞電路，但是隨之而來的問題是二極管存在PN節電壓，通常在0.7V左右，低電流是影響不明顯，但流過大電流時，如流過1A電流其會產生0.7W的功耗，0.7W的功耗發熱對元件本身及周邊元件的可靠性是個非常大的考驗。
可見二極管防反接最大問題是管壓降，越低損耗就越小。在晶體管中導通壓降最低的就屬場效應管了，就是我們平常叫的MOS管，那如何運用MOS管這一優良特性設計防反接電路？如下圖所示：
NMOS防反接電路

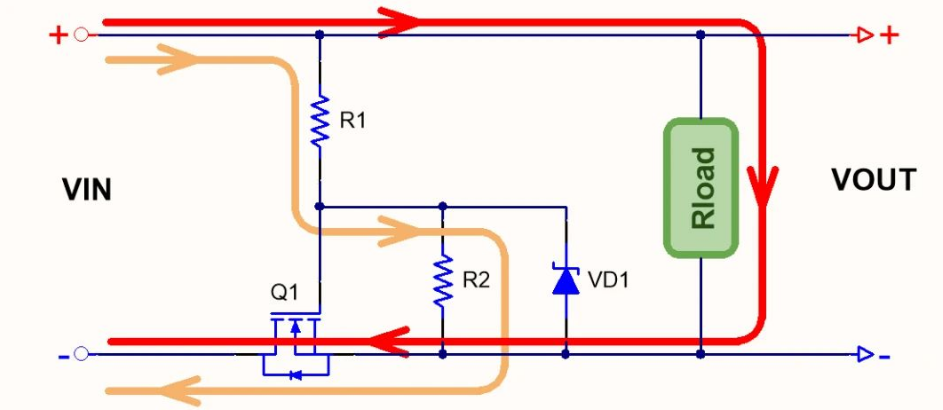

當輸入上正下負時，下圖黃色線條所示電流路徑，經過R1、R2，MOS寄生二極管到地,R1與R2分壓后其GS極電壓大于MOS導通電壓Vgs，MOS導通，紅色線條所示的整個電路回路接通。
正向?qū)〞r電流路徑

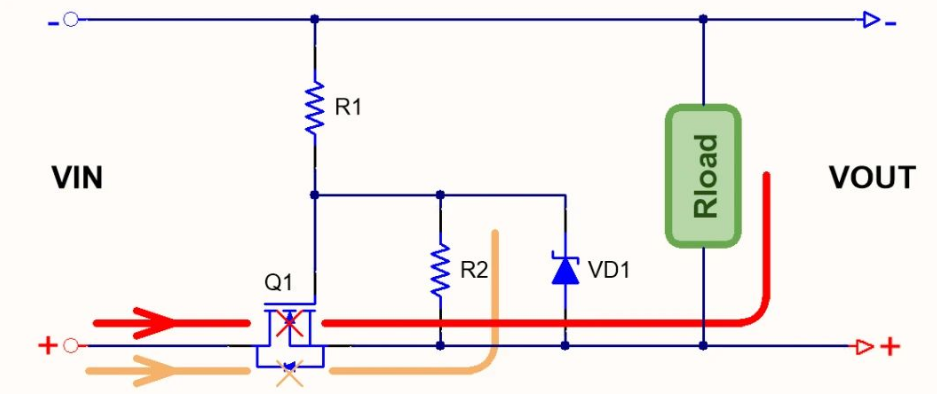

當輸入上負下正時，下圖黃色線條所示電流路徑，電流路徑被MOS寄生二極管反向截止，MOS管因GS極沒有電壓而截止，整個電路回路斷開，有效保護了系統電路。
反向截止電流路徑
上面介紹了NMOS防反接，PMOS防反接電路如下，其防反接原理與NMOS一致，不再贅述。

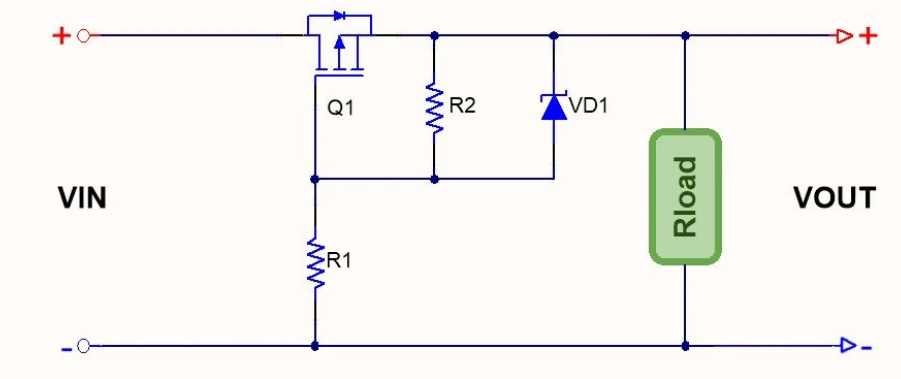

PMOS防反接電路
通常電路系統是共地的就用POMS防反接，共源就用NMOS防反接。
