NMOS管和PMOS管做開關控制電路，看完這篇就徹底掌握了！

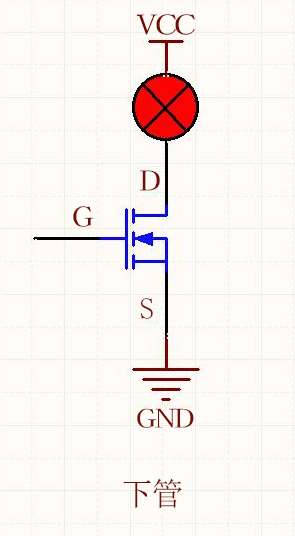

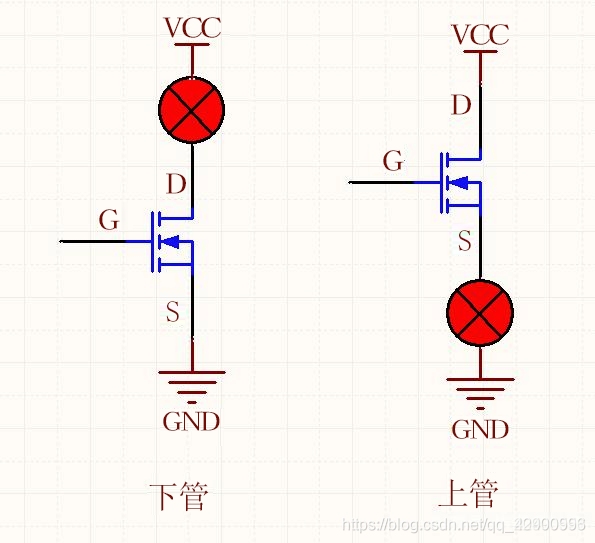

1）NMOS當下管，即S極（源極）直接接地，只需控制G極（柵極）電壓即可控制NMOS管的導通或截止，因?yàn)镸OS管導通的條件取決于VGS的壓差。

2）NMOS當上管，D極（漏極）接正電源，而S極的電壓不固定，無法確定控制NMOS導通的G極電壓，因?yàn)镾極對地的電壓有兩種狀態，NMOS關截止時為低電平，導通時接近高電平VCC。

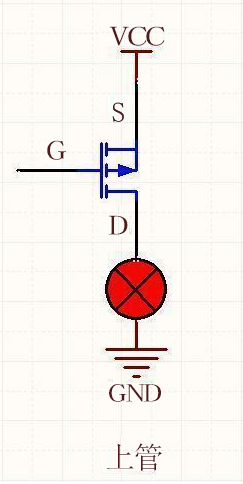

3）PMOS當上管或下管原理一樣。

4）通常使用PMOS做上管，NMOS做下管。
