MOS管的知識，從概念到應用，一篇文章就夠了
轉自公眾號：玩轉嵌入式
大家好，從今日起我新建了一個電子類專欄，該專欄將逐個介紹電路設計過程中經常用到的元器件，力求以最簡潔的文字描述，讓大家快速的掌握元器件的使用方法，并學會如何設計硬件電路、如何設計電子產品，專欄持久更新。
前面的內容
前文《電子入門05：三極管的基本知識和用法，點擊查看》講解了如下與電容相關的內容：
三極管的基本概念相關的知識；
三極管的工作狀態相關知識；
三極管典型應用和注意事項；
將要開始的內容
今天和大家一起來看一下MOSFET場效應管的相關知識內容和典型的使用方法。在本章節中，您會看到如下幾部分的內容：
MOSFET的基本概念相關的知識；
MOSFET的分辨方法的相關知識；
MOSFET的控制方式及典型應用電路；
1.MOSFET的基本概念相關的知識
場效應管與三極管比較類似，都是三端元器件，但是三極管是一種流控型的半導體器件，而場效應管是一種壓控型的半導體器件，按照結構分類，場效應管可以分為結型場效應管JFET和
金屬-氧化物半導體場效應管MOSFET，本文主要介紹MOSFET。
1-MOSFET
MOSFET根據溝道材料的不同可以分為N溝道NMOS和P溝道PMOS，按照導電方式又可以分為耗盡型和增強型，所以MOSFET有四種：1)N溝道耗盡型；2)N溝道增強型；3)P溝道耗盡型；4)P溝道增強型。

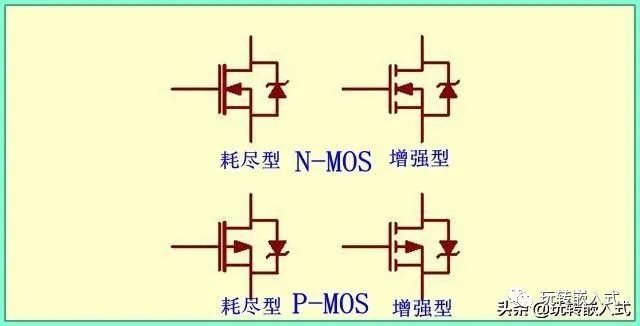

不管是NMOS還是PMOS都具有三個電極，分別為柵極Gate、源極Source、漏極Drain，其電氣符號如圖2所示。
2-MOS管的電氣符號
2. MOSFET的分辨方法的相關知識
相信大家在初接觸MOS管的時候，對于MOS管的電氣符號都會碰到如下的問題：1)漏極D和源極S如何區分？2)N-MOS和P-MOS如何區分？3)寄生二極管/體二極管的方向如何辨別？4)MOS管如何導通？這幾個問題不是難題，但是比較容易混淆。下面介紹這幾個問題，幫助大家分清MOS管。
1). 漏極D和源極S如何區分

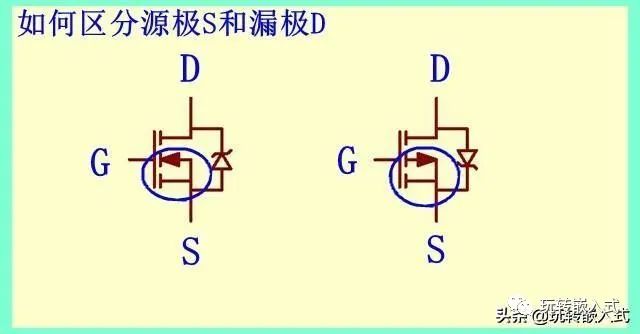

MOS管的三個電極中，柵極G最好確認，源極S和漏極D相對容易混淆，不過也是有方法區分的。電氣符號中，有兩根線相匯的源極S，只有一根線的則是漏極D，如圖3所示。
圖3-源極和漏極的區分
2). N-MOS和P-MOS如何區分
確認完三個電極后，再來確定MOS的類型，如果箭頭指向柵極G，則是N-MOS，如果箭頭背離柵極G，則是P-MOS。如圖4所示。
圖4-如何區分N溝道和P溝道
3). 寄生二極管的方向如何辨別
由于MOS管也是由P型半導體和N型半導體構成的，所以每個PN結都是一個二極管，按理來說一個MOS中應該有兩個二極管，但是其中一個二極管呈現短路狀態，所以只剩下一個二極管了。

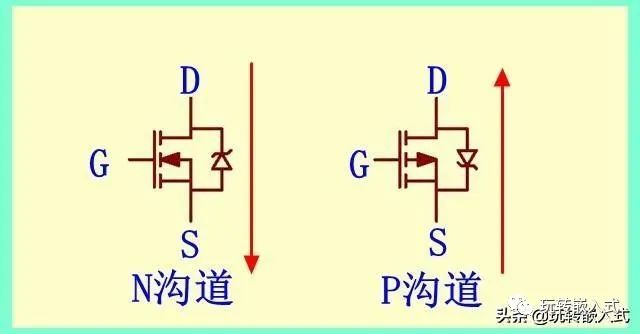

N溝道的寄生二極管是由S極指向D極，P溝道的寄生二極管是由D極指向S極?；蛘呖梢赃@樣記：箭頭的方向和二極管的方向是一致的。如圖5所示。
圖5-寄生二極管方向區分
4). MOS管如何導通

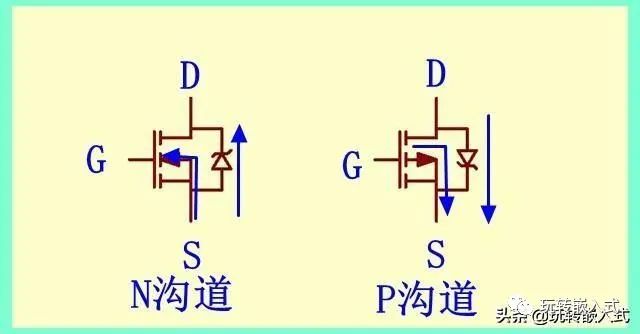

MOS管在導通時，電流的方向是怎么樣的？對于N-MOS而言，是由D指向S的；對于P-MOS而言，是由S指向D的?？梢赃@樣判斷，如果反接的話，電流就會流過寄生二極管，失去了控制作用，所以寄生二極管要在電路中反向連接。
圖6-MOS如何導通
3.MOSFET的控制方式及典型應用電路

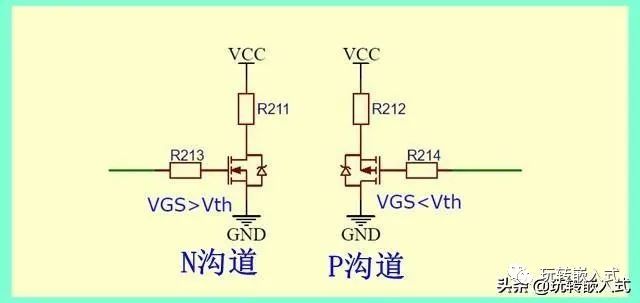

MOS管是電壓控制的半導體器件，一般很少用做放大作用，而主要用作開關作用，尤其當作功率開關使用。在MOS管的數據手冊上，都會講到一個重要的參數Vth開啟電壓，這個電壓的范圍一般是2-20V，MOS管的導通方式如下：
NMOS: VGS > Vth，則導通，否則截止關斷；
PMOS: VGS < Vth，則導通，否則截止關斷；
圖7-MOS導通方式
MOS管一般用作開關作用，今天介紹兩種典型的應用:MOS防電源反接電路和BLDC驅動電路。
MOS管的防電源反接電路
電子產品的電源如果接反了，可能會把電路燒壞，一般常用二極管來防反接，但是二極管的過電流的能力比較小，并且正向壓降比較大，對很多大電流或者低電壓的場合二極管并不適用。MOS管的ID電流比較大并且導通壓降非常小，也可以用于電源防反接。
電子技術設計：原來電源防接反這么簡單就實現了

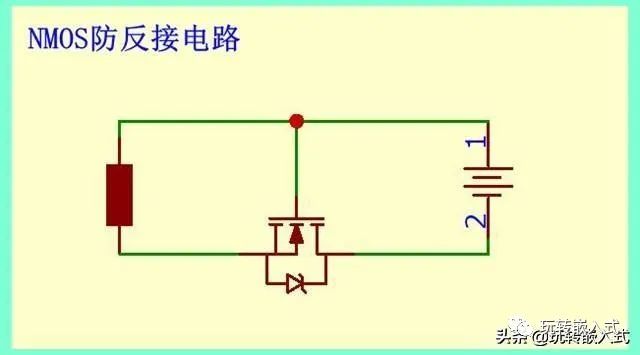

圖8-NMOS防反接電路
上圖是NMOS的防反接電路，電路分析如下：
如果電源接線錯誤：VGS=0，所以NMOS不導通；
如果電源接線正確：VD=0，VS=0.7V，VG=Vbattery，則VGS>Vth，導通；

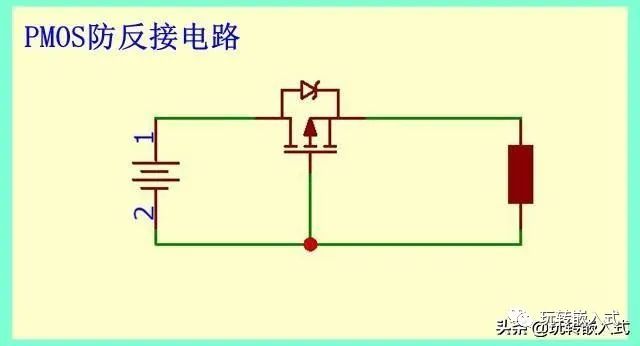

圖9-PMOS防反接電路
上圖是PMOS的防反接電路，電路分析如下：
如果電源接線錯誤：VGS=0，所以PMOS不導通；
如果電源接線正確：VD=Vbattery，VS=(Vbattery-0.7)V，VG=0，則VGS<Vth，導通；
BLDC驅動電路

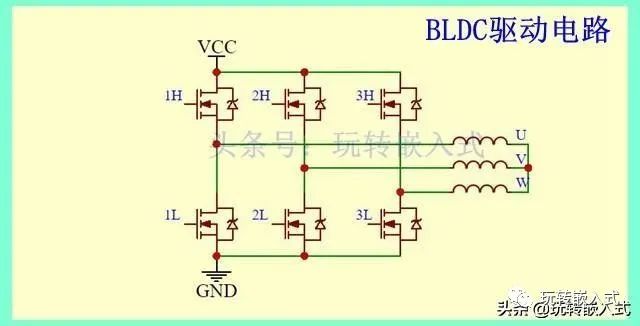

BLDC的驅動電路為橋式電路，以三相BLDC為例，需要使用六個NMOS構成橋式電路，典型的電路圖如圖10所示。
圖10-BLDC驅動電路
上圖中，上下兩個NMOS管不同時導通，上管只與相鄰的下管導通，總共具有六個節拍，即可實現三相BLDC電機的控制。這一部分的內容，程序控制部分較為復雜，我在悟空問答中有詳細
相信通過以上內容大家對MOSFET場效應管有了一定的認識，如果由疑問的地方歡迎留言討論，或者私信我。在下一章節中，您將學習到有關場效應管NMOS/PMOS的相關知識。
