高壓差分探頭
高壓差分探頭是探頭的一種，差分探頭是利用差分放大原理設計出來的示波器探頭。主要用于觀測差分信號。差分信號是相互參考、而不是以地作為參考點的信號。普通的單端探頭也可以測量差分信號，但得到的信號與實際信號相差很大，有可能出現“地彈”現象。
高壓差分探頭差分放大原理是指一對信號同時輸入到放大電路中，然后相減，得到原始信號。差分放大器是由兩個參數特性相同的晶體管用直接耦合方式構成的放大器。若兩個輸入端上分別輸入大小相同且相位相同的信號時，輸出為零，從而克服零點漂移。
高壓差分探頭可將任意間的兩點浮接信號，轉換成對地的信號，以供應示波器、電表、或計算機使用，非常多的電路，尤其是電機電路，含有直流抵補(DCOFFSET) 或交流抵補(ACOFFEST)甚至完全沒有對地回路，此時貿然使用示波器將造成觸電，或損壞示波器，或造成電線走火，此時唯有使用差分探頭才是較好的選擇。
常見的差分探頭中有一類是針對低壓信號的，在高速的數字電路中這種差分信號比較常見，這一類差分探頭的測量電壓常見的幅值是±8V，帶寬一般在1GHz以上;另一類是專門針對高壓測量的，測量電壓高達上KV，在開關電源測量中這種差分信號比較常見，這類差分探頭叫高壓差分探頭，測量電壓一般在KV級別，帶寬在20MHz—100MHz范圍內比較常見。
高壓差分探頭使用方式
1、探頭一般是以兩條一個包裝，因?yàn)楝F(xiàn)在的示波器都是雙通道以上的，為了區分兩個通道同時測量時探頭，在每根探頭上都做好了區分標色，比如色環。
2、拿到探頭，先要校準，什么樣的探頭需要標準呢?除無衰減的探頭(1:1)外，都需要校準。校準是探頭與一臺示波器使用時必需要校準，更換不同的臺示波器測量時，都要校準。
3、校準后的探頭可進入測量，測量時，請注意，在不知道被測電路電壓情況下，盡可能的選擇探頭衰減檔位，這樣預防高電壓損壞示波器。
4、在測試晶振等高阻抗電路時，也就是說電路對測量負載有影響時，要選擇探頭衰減檔位測量，因?yàn)樗p檔位的阻抗很高，一般10:1的探頭是10MΩ，100:1的探頭是100MΩ。
5、測試電路時，要確保探頭的接地線接地可靠，特別是高壓探頭沒高壓時更要注意，接地線的接地位置也會影響測量精度。
6、探頭內部有電子元件，所以也有耐壓參數，不可以超出耐壓值，否則不但會損壞探頭，還可能會直接損壞示波器。
7、探頭的帶寬，高頻率的探頭能兼容低頻率的，但低頻率不能測試的高頻率，在選擇探頭時，盡量選擇大于示波器的帶寬，
8、探頭測試盡量選擇衰減檔，衰減檔有電路補償，保證測量的波形失真小，還原度高。
9、探頭前端有一個測試鉤，有人為了方便，把測試鉤直接鉤位電路測量，這樣會影響測試精度，特別在電壓低及頻率高的情況下影響更大，因?yàn)闇y(cè)試鉤那段沒有屏蔽，干擾很大。
10、測量前要了解所測的電源的電壓峰值有多大，是否超過探頭的量程范圍。

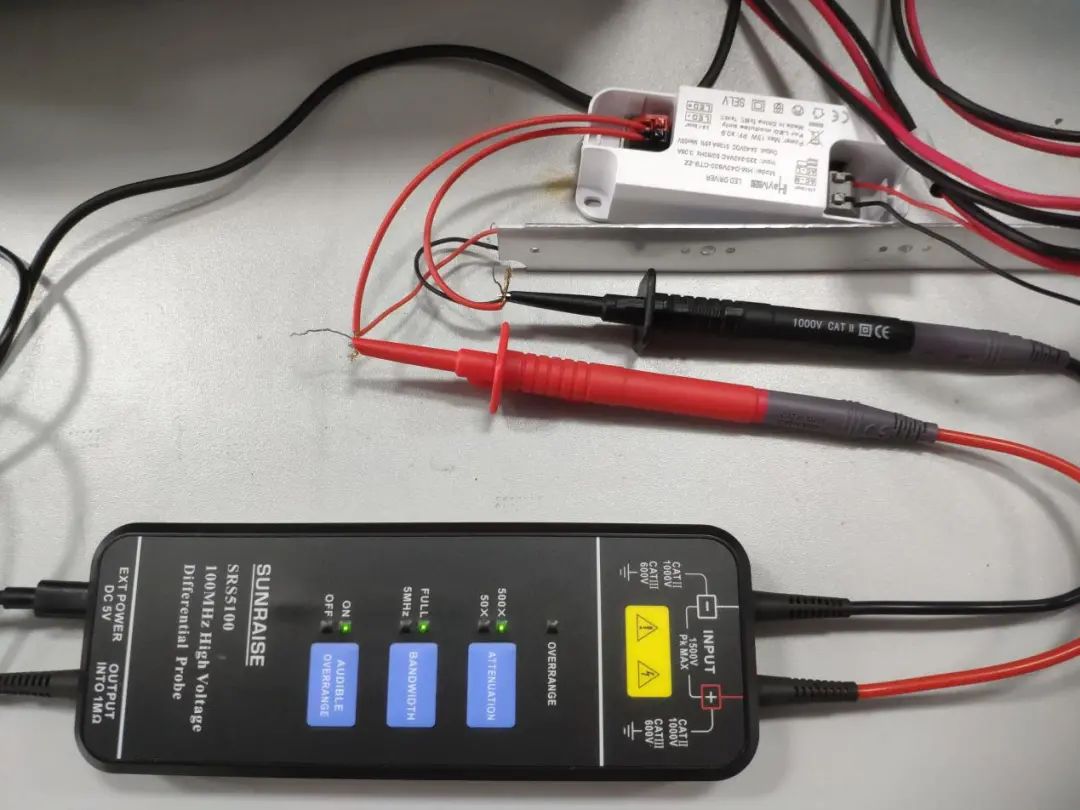

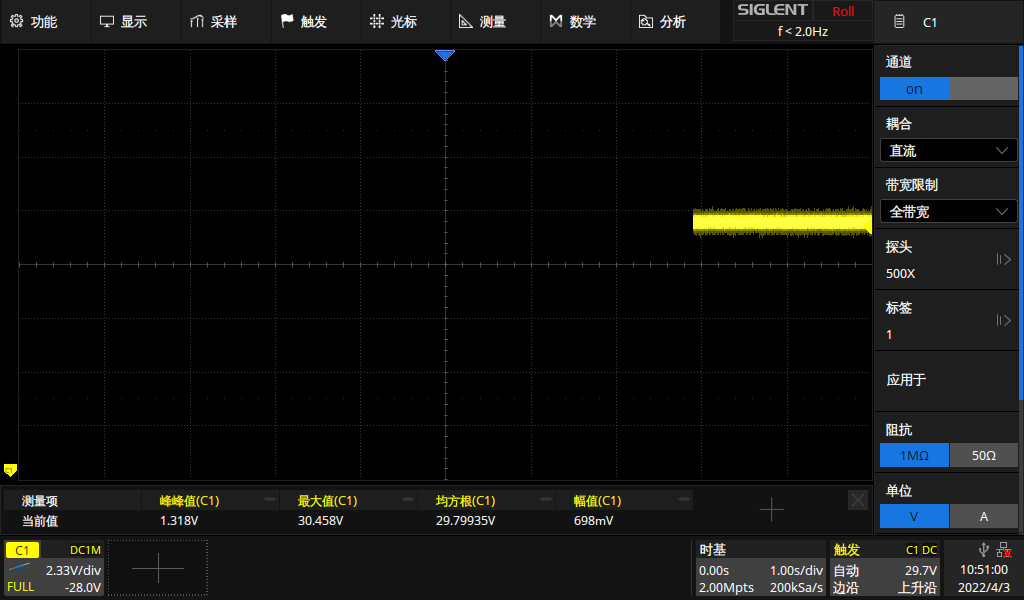

測量前檢查探頭檔位是否選擇正確，若電壓峰值范圍在130V以下可使用1/50檔，若電壓峰值范圍在130V以上建議使用1/500檔，相應的示波器上也要改為對應的探頭比率。

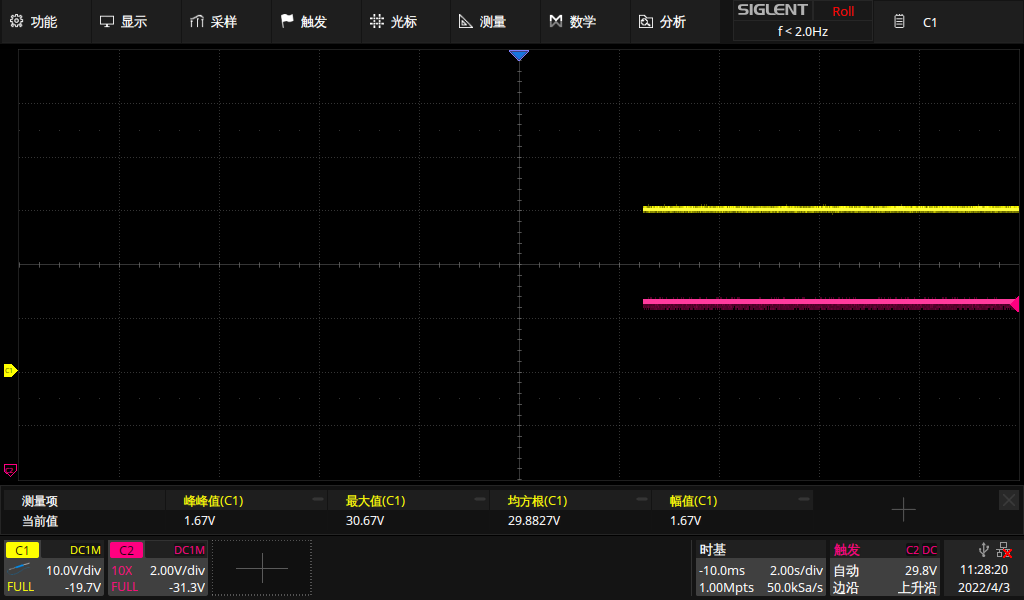

12、在示波器中調節時，盡量設置合適的示波器垂直靈敏度，使波形盡量占據屏幕6格左右，但是不要超出屏幕范圍。因?yàn)椴ㄐ未怪睓n位越小，ADC的測量精度越高，測量越準確。
高壓差分探頭有著極高的頻率響應，可以測試超過150MHz的高電壓信號，廣泛的應用于兆瓦級牽引逆變器，電源設計，功率發生器，UPS等?？蓮V泛用于開關電源﹑變頻器﹑電子鎮流器﹑變頻家電和其它電氣功率裝置等的研發﹑調試或檢修工作中。
