你真的了解示波器探頭？
PART/01 探頭基本介紹
探頭是連接被測電路與示波器的器件，它可將被測的電信號從測量點引入到示波器，使得示波器可以測試和分析電子電路。
理想的探頭應具有如下特點：
極高抗噪性
絕對的信號保真度
對被測電路的影響盡可能小
探頭與被測點連接十分方便
PART/02 探頭的指標
01衰減系數
指探頭信號幅值的衰減比例。典型的衰減系數有1×、10×、100×。1× 探頭不會對信號進行衰減，10× 探頭會將信號衰減10倍再輸入示波器。

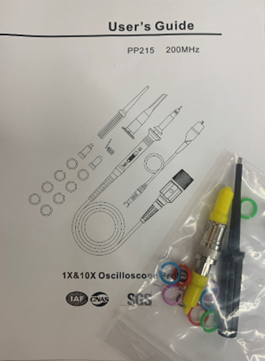

早期我們使用探頭時（如圖1），需要人工在示波器上設置與探頭相同的衰減系數，才能測得真實的數值，一般探頭有1×和10×兩個檔位。
現在部分探頭上有一個檢測針腳（如圖2），示波器可以通過這個針腳來自動檢測讀取探頭的衰減系數，并自動改變示波器屏上顯示的垂直衰減范圍，但前提是示波器本身支持自動識別探頭，探頭也支持被識別。
02 帶寬
探頭的帶寬和示波器的帶寬定義一樣，通常指正弦波信號衰減到-3dB時的頻率，此時測得的信號幅度只有真實信號的70.7%。200MHz探頭就有200MHz帶寬，1GHz探頭就有1GHz帶寬。
帶寬代表著探頭能傳送多大頻率的信號給示波器，如果探頭帶寬不夠，信號會被嚴重衰減。
探頭帶寬的選擇：
探頭帶寬不是越高越好，因?yàn)樵肼暰鶆蚍植荚诟鱾€(gè)頻率之間，探頭帶寬越高，引入信號的噪聲也就越多。應基于探頭帶寬不低于示波器帶寬的原則，才能使探頭充分利用示波器的帶寬。
當探頭帶寬小于示波器帶寬時，系統帶寬會受到限制而產生波形失真，這便是探頭和示波器之間的不匹配造成的。
如果被測信號的頻率范圍低， 建議選擇低帶寬探頭，因?yàn)榈蛶捥筋^的靈敏度高，對于需要精確測量信號微小變化的應用非常重要。而高帶寬探頭響應時間快，可以更好地跟蹤瞬變信號，在射頻工程、無線電通信等領域可提供更準確的測量結果。
03 上升時間
如果需要測量方波信號，就需要考慮探頭的上升時間，指的是輸出信號從10%上升至90%所需的時間。一般探頭帶寬越高，靈敏度越高，同時上升時間越短，被測信號的還原度就越高。
測試具有上升沿的信號，示波器上測得的上升沿時間是各個器件上升時間的平方和的方根值。舉個簡單的例子，如方波信號上升沿時間為5ns，則經過一個上升時間為2ns的探頭，最終的上升時間就大致為：
如果換成0.5ns的探頭，則總上升時間為：
因此在測量信號的上升時間或下降時間時，為了盡可能還原真實信號，就需要選擇探頭上升時間遠小于被測信號上升時間的探頭，一般需要3~5倍。
04 輸入電壓
輸入電壓指示波器探頭能測多高電壓，不同類型的探頭有不同的最大電壓范圍。比如一般10×的無源探頭的最大輸入電壓為300V RMS CAT Ⅱ。

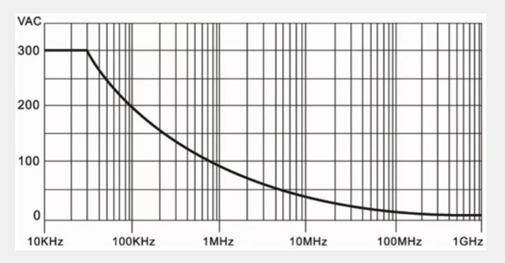

其中CAT Ⅱ 指的是一類測試場景，300V RMS CAT Ⅱ指的是在CAT Ⅱ類測試場景下可以測量的最大電壓，且這個電壓值會隨著頻率的變化而變化。一般廠家會給出探頭的電壓額定曲線，如圖：
05 輸入電容
輸入電容是探頭輸入端與地之間所存在的電容，輸入電容的大小會影響探頭的頻率響應和輸入阻抗，頻率響應是指探頭在不同頻率下對輸入信號的響應能力。
輸入電容越小，探頭的頻率響應越高，對高頻信號的響應能力越強，同時穩定性越強，容易抵抗外界的干擾，抗噪性能好。所以在一些對穩定性和噪聲性能要求較高的應用中，通常選擇較小輸入電容的探頭。
06 輸入電阻
輸入電阻指探頭輸入端的電阻，它決定了探頭對被測電路的影響程度。
輸入阻抗越大，探頭對被測電路的負載影響越小，精度越高。而輸入阻抗過低時，會產生過大的負載，從而影響到被測電路的工作狀況。
07 示波器補償范圍
無源探頭是通用設備，但在不同示波器或不同通道使用時，都會存在誤差。因此，探頭一般帶有一個補償網絡，可對探頭進行補償校準。
通過探頭補償可以提高示波器測量的準確性和精度，保證數據的可靠性，如果補償不足或者補償過度，就會測得錯誤的數據。
當示波器更換新探頭或探頭長時間未使用時，我們應該對探頭進行補償校準。校準需使用探頭包裝里的螺絲刀擰動可調電容旋鈕。
具體校準過程如下：

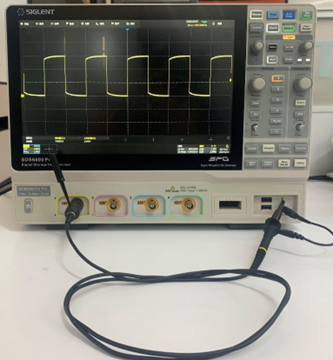

把探頭的BNC接至通道1，另一端接到示波器校準信號輸出端口。
將探頭的衰減比調到x10檔，同時將示波器上探頭接入通道的倍率調成一致。

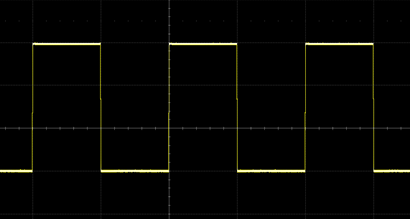

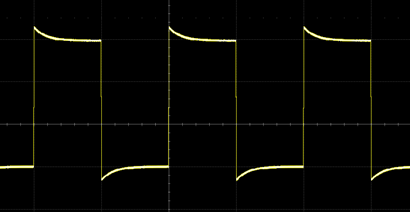

觀察示波器產生的方波形狀是否為標準的方波。如果探頭有過補償或欠補償，得到的方波有過沖或上升沿頂部變緩現象，如下圖。
通過螺絲刀調節探頭上面的螺絲孔位置，調節補償電容，使得方波波形達到標準狀態。
準完成。
欠補償
過補償
標準信號
08 電纜長度
示波器探頭的電纜長度也會對信號產生影響，電纜長度過長，雜散電容與電感越多，會導致一定的傳播延時，造成信號失真。但這個延時一般不會造成群延時的失真，不會對測量造成影響。
只有使用兩個通道以上一起測量時，特別是使用電壓探頭與電流探頭一起進行功率測量時，不同探頭之間的延時就會造成很大的影響。
如要進行準確的功率損耗測量，利用相位校準板可以快速校準電流探頭和電壓探頭的相位。鼎陽科技的相位校準板（DF2001A）可執行電流和電壓通道時滯校準，校正電流和電壓探頭之間的時間延遲。
