如何使用示波器對LED開關電源進行環路測試！
在電源設計中穩定性是一項非常重要的指標。
這篇應用筆記將會簡單介紹穩定性測量的基本概念，以及如何使用鼎陽的設備進行穩定性測量。
波特圖測試環境
穩定性測量的基本概念
反饋系統的穩定性
穩壓電源本質上是一個能輸出非常大電流的反饋放大器，所以適用于反饋放大器的理論同樣適用于穩壓電源（以下簡稱電源）。根據反饋理論，一個反饋系統的穩定性可以通過其系統傳遞函數得出。工程實踐上通常會使用環路增益的波特圖來判斷系統的穩定性。圖 2 是一個典型的反饋系統。系統的閉環傳遞函數 A 是輸入 x 和輸出 y 的數學關系表達式。環路增益T 則是信號經過環路一周所得到的增益。

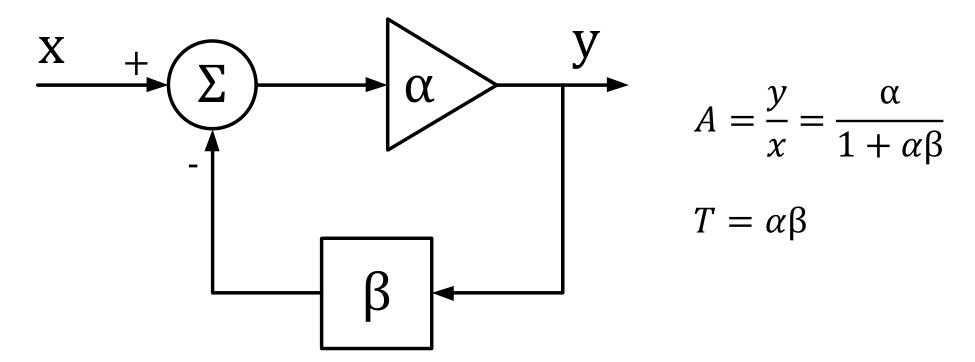

圖 2 典型的反饋系統
在實際的系統中，因?yàn)榍跋蛟鲆?α 和反饋系數 β 都是復數，所以閉環傳遞函數 A 和環路增益T 也是復數，也就是既有模值也有相角。當環路增益 T 的模值為 1 相角為-180°的時候，閉環傳遞函數的分母為 0，其結果變?yōu)闊o(wú)窮大。這意味著一個系統在沒有輸入的情況下會維持一個輸出，系統是一個振蕩器，這與穩定系統有界的輸入產生有界的響應相矛盾，也就是說此時系統是不穩定的。
我們可以畫出系統環路增益的波特圖來評估系統的穩定性，表達系統穩定性常用的增益裕度和相位裕度指標一般就是從這里得出的。相位裕度指的是在增益降為 1（或者 0 dB）的時候，相位距離-180°還有多少；增益裕度則是相位到達-180°的時候，增益比 1（或者 0 dB）少了多少。

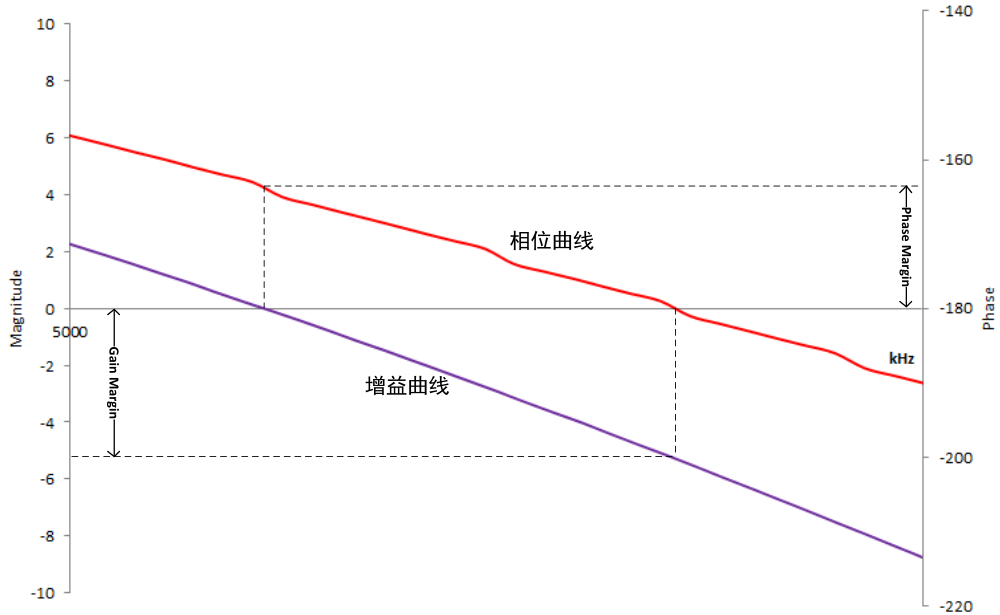

圖 3 波特圖，增益裕度，相位裕度
斷開環路

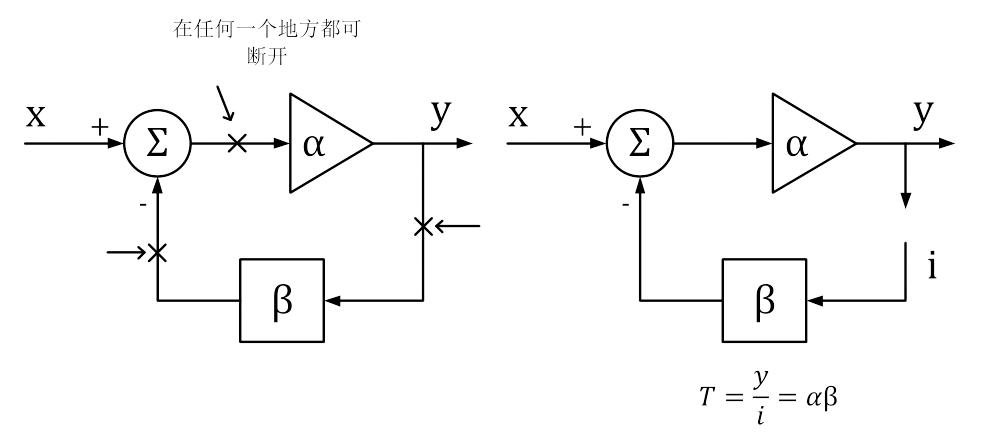

我們只需要簡單的把環路斷開就可以得到環路增益。圖 4 展示了如何在反饋系統中把環路3 / 8斷開，理論計算時你可以從任何地方把環路斷開，不過我們通常選擇在輸出和反饋之間把環路斷開。斷開環后，我們?cè)跀帱c(diǎn)處注入一個測試信號 i，i 經過環路一周后到達輸出得到信號 y，y 和 i 的數學關系式就是我們要求的環路增益。

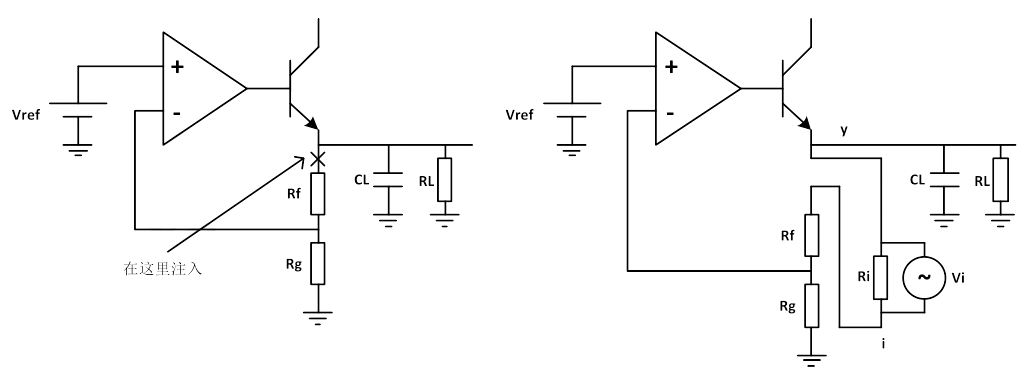

圖 4 斷開環路
環路注入
現實中反饋環路往往起到了穩定電路靜態工作點的作用，所以我們不能簡單的把環路斷開去測環路增益。反饋環斷開后，電路因?yàn)檩斎胧д{(diào)等原因，輸出會直接飽和，這種情況下無法進行任何有意義的測量。
為了克服這個問題，我們必須在閉環的情況下進行測量，一種可行的手段是環路注入。圖 5展示了典型的環路注入方法。為了盡可能降低誤差，我們對注入點的選取有特殊的要求，一般要讓從注入點一端看進去的阻抗遠遠大于另一端看進去的阻抗，一個比較理想的注入點是輸出和反饋網絡之間，其他注入點如誤差放大器和功率晶體管之間也是可行的。
圖 5 環路注入
為了維持閉環，我們?cè)谧⑷朦c(diǎn)的位置插入一個很小的電阻而不是把環路在注入點斷開，注入信號將通過這個注入電阻注入到環路中去。這個注入電阻的取值要足夠的小，通常要遠遠小于反饋網絡的等效阻抗，這樣才能保證注入電阻對反饋環路的影響可以忽略不計。Picotest建議當使用 J2100A 型變壓器或直接使用 Siglent SAG1021I 時，使用 4.99 Ω的注入電阻，當然適當大一點的注入電阻也是可以的。另外一方面，因?yàn)樽⑷腚娮韬妥⑷胱儔浩鞑⒙?lián)，小一4 / 8點的注入電阻能降低變壓器工作的下限頻率，這在需要測量極低頻率的時候非常有用。原則上信號的注入不能影響環路的靜態工作點，為了解決現實的電路中信號源和被測件共地的問題，往往需要使用注入變壓器，如圖 6 所示?；蛘咧苯邮褂脦Ц綦x的信號源。

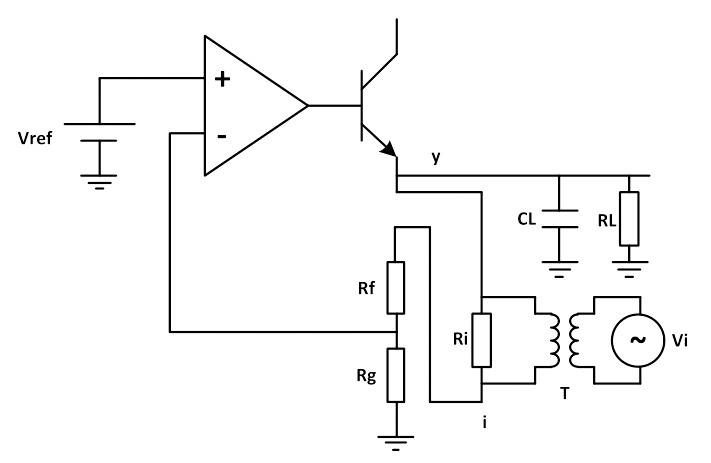

圖 6 使用注入變壓器注入環路
注入信號從注入電阻的一端注入到環路中，經過反饋網絡、誤差放大器和功率晶體管到達輸出，也就是注入電阻的另一端。這樣輸出信號 y 和注入信號 i 的數學關系就是我們要求的環路增益。
需要注意的是我們?cè)陂]環的情況下測量開環參數，測試結果的相位會從 180°開始逐步將到0°，這與理論上直接斷開環路求環路增益得到的從 0°開始降到-180°不同，所以這種情況下我們計算相位裕度的時候應該是參考 0°而不是-180°。
環境搭建及測試結果
測試設備
示波器: Siglent SDS6104 H12 Pro
信號源: Siglent SAG1021I
電源: Siglent SPD3303X
探頭: Siglent PP215 1X
被測件: Picotest VRTS v1.51
測試接線

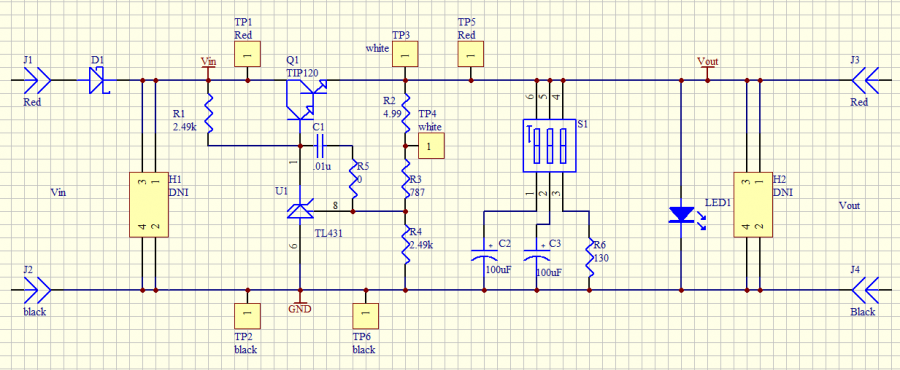

圖 7 VRTS v1.51 原理圖
測試 VRTS v1.51 上的電源環路響應時，TP3 和 TP4 是注入點。接線的方法如圖 8 和圖 9 所示。信號源 SAG1021I 通過 USB 接到示波器上，輸出端夾子與注入電阻并聯，這樣信號注入到環路的同時，環路的直流工作點也不會被信號源和被測件的接地問題所影響。TP3 和 TP4同時也要接到示波器上，其中TP3在Bode Plot Ⅱ中定義為DUT Output，TP4定義為DUT Input。

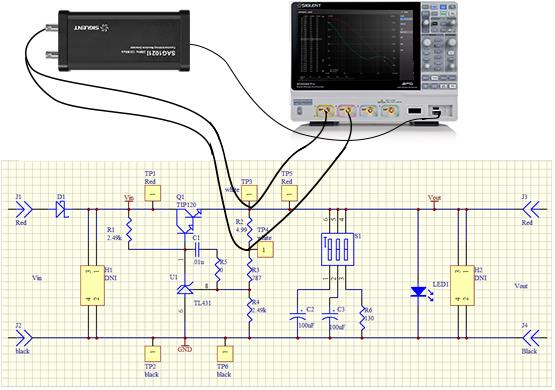

圖 8 接線圖

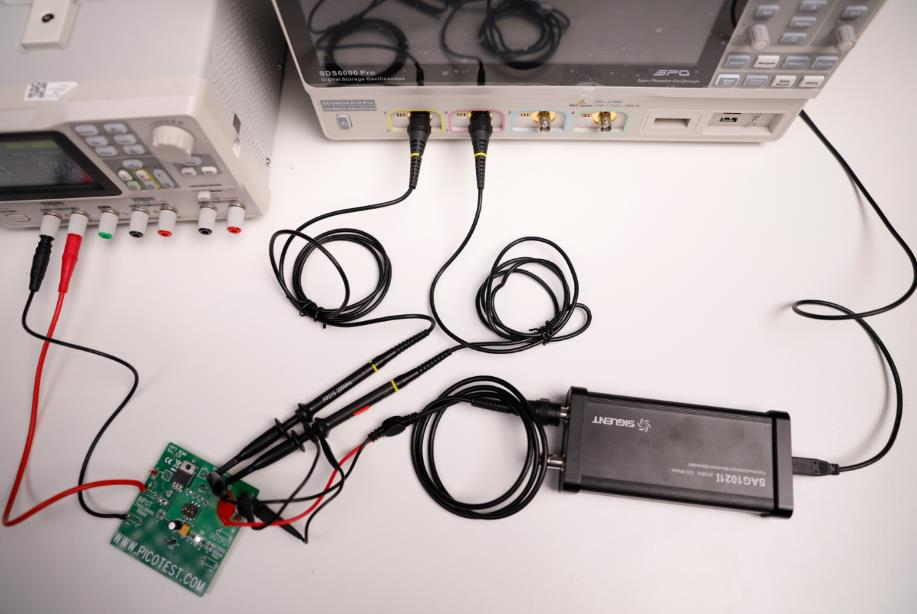

圖 9 接線示例
儀器設置
這一小節主要介紹了完成本次測量所需的關鍵設置，關于 Bode Plot 完整的使用說明，請參考相關的用戶指南和快速指南。
在進入 Bode Plot 軟件之前，建議先把要用到的通道設置為 20 MHz 帶寬限制。本次測量的頻率范圍是 10 Hz 到 100 kHz，這于一個預期的穿越頻率在 10 kHz 左右的電路來說足夠了。在 Bode Plot 的主菜單按配置信息進入配置菜單，編輯配置信息。進行通道設置，將 DUT 輸入和 DUT 輸出設置到相應的通道上，設置好 DUT 輸入為 C1，DUT 輸出為 C2。測試與 SAG1021I的連接是否成功。將掃描類型設置為可變幅度，設置掃描參數。將頻率模式設置為對數，在配置文件編輯里面建立 5 個結點，分別是 10Hz，100Hz，1KHz，10KHz，100KHz，對應的幅度分別為 1.9V，1.9V，80mV，80mV，1V，如下圖所示，將點數/十倍頻設置為 40。

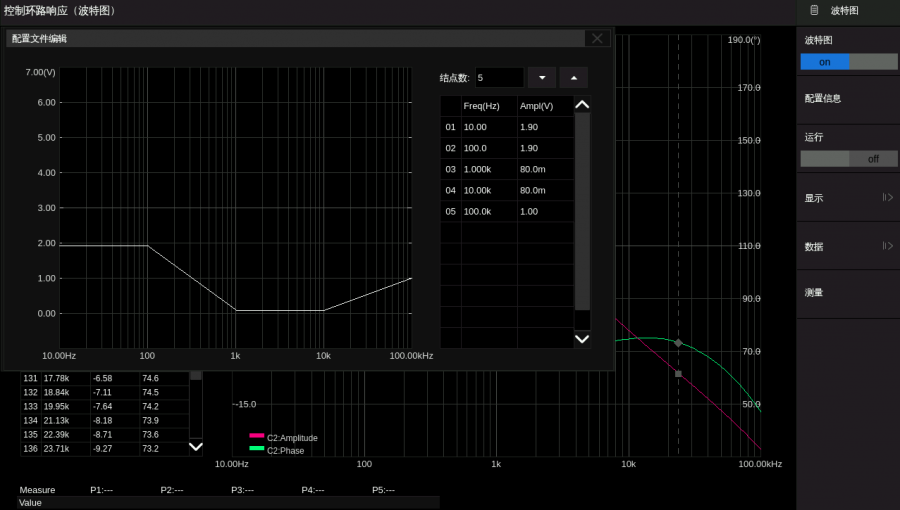

圖 10 Bode Plot 設置
測試結果和數據分析
完成設置后，點擊運行開始掃描，最終的掃描結果如圖 11 所示。
圖 11 可變幅度測量結果

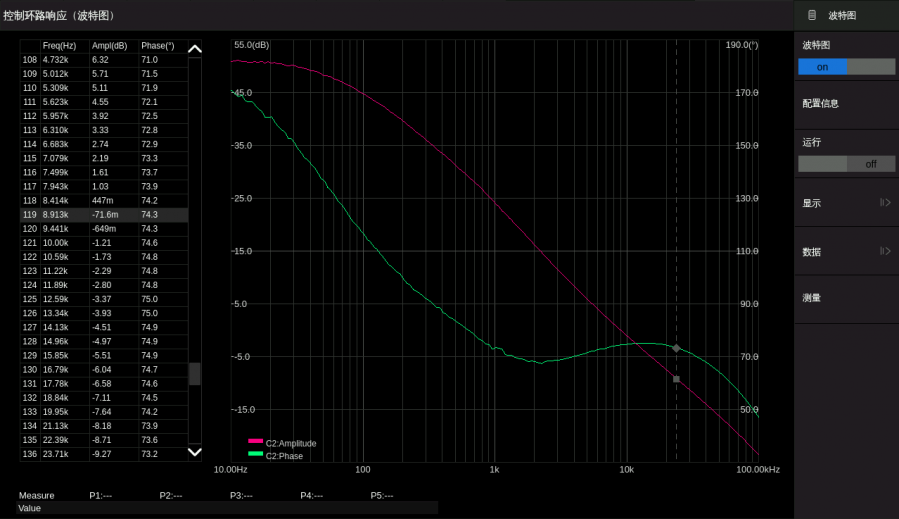

掃描完成后，再次點擊運行可以停止掃描，點擊數據進入數據列表菜單，打開數據列表，點滾動（或者直接在觸摸屏操作），可以使用萬能旋鈕調節下標進行相位裕度測量。
圖 12 數據列表顯示
你還可以把數據導出到 U 盤上以便在其他設備上分析。
Tip：當增益曲線或者相頻曲線不光滑的時候，有可能是注入電壓過大或者不足導致 C1/C2的波形失真，或者 C1/C2 電壓過小導致示波器檢測不出來，此時可以退出波特圖看該異常頻點的 C1 和 C2 的表現是否可以很好地在屏幕中看到清晰的跡線來判斷。如果 C1 和 C2 的跡線不能很好地顯示在屏幕上，可以根據自己需求來修改不同頻段中，SAG1021I 的輸出幅度。
總結
鼎陽科技提供的波特圖解決方案，配合 SAG1021I，可以用于電源控制環路響應的測量，以經濟的價格獲得理想的測試效果。
