一種通用超寬頻帶波導同軸轉換的設計和HFSS仿真
2.3 建模與仿真
使用HFSS,建立模型,并進行仿真計算。完整的仿真模型如圖1 所示,仿真結果如圖2 與圖3 所示:
圖1 波導同軸轉換仿真模型

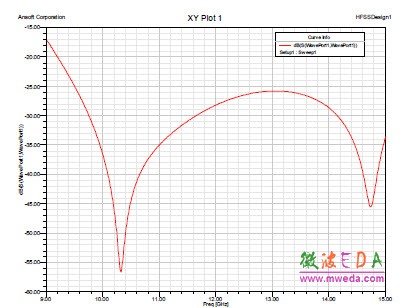

圖2 BJ120口徑波導同軸轉換仿真結果

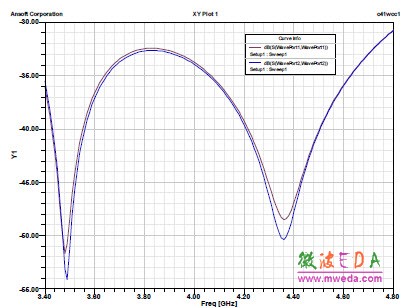

圖3 BJ40口徑波導同軸轉換仿真結果
BJ40 波導同軸轉換頻段為3.4GHz~4.8GHz,仿真得到回波損耗優于-31dB;BJ120 波導同軸轉換頻段為 9.5GHz~15GHz,仿真得到回波損耗優于-25.5dB。 還可以采用使探針偏離波導寬壁中心的方式,減少對頻帶的敏感性,以便達到展寬頻帶的目的。目前采用此種偏心方式,經過仿真已能覆蓋BJ32、BJ48 等常用矩形波導口徑對應的主模工作頻段,回波損耗優于-28dB。 采用偏心饋電方式的波導同軸轉換如圖4所示:

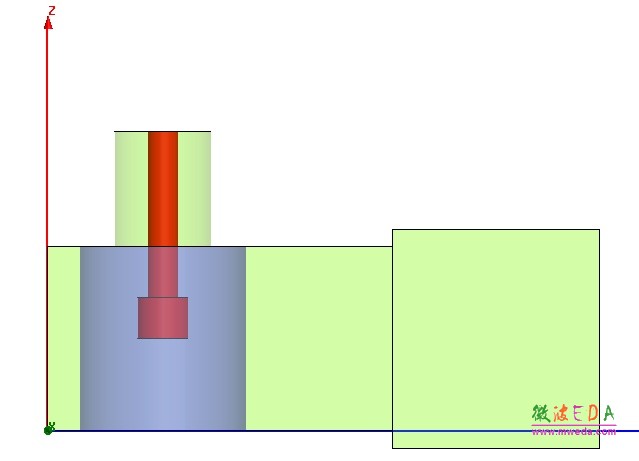

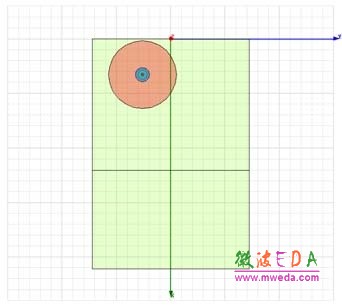

圖4 偏心波導同軸轉換仿真模型
仿真結果如下圖:
圖5 偏饋形式 BJ32 口徑波導同軸轉換仿真結果
圖6 偏饋形式BJ48 口徑波導同軸轉換仿真結果
BJ32 波導同軸轉換工作頻段為2.6GHz~4.0GHz,仿真得到回波損耗優于-28dB;BJ48 波導同軸轉換頻段為 3.5GHz~6.0GHz,仿真得到回波損耗優于-28.5dB。
-
