基于HFSS中FEBI技術進行彈上縫隙陣天線數值仿真

   【摘 要】本文基于HFSS 13.0 的 FEBI 技術對一彈上縫隙線陣天線的H 面、E 面和干涉區域方向圖進行數值仿真，通過與實測數據以及常規仿真的分析比較，驗證該新型邊界的計算有效性以及準確性。

    1 前言

    引信天線是彈上無線電引信設備的重要部件，而波導縫隙線陣天線由于具有E面方向圖寬，H面方向圖波束的寬度及指向可以由調節陣列的參數而實現的優點，同時其方向圖較容易實現彈引信天線所要求的方向圖，所以被廣泛的應用于各類戰術導彈上。

    常見的形式是一對發射天線與一對接收天線同時安裝于同一艙體上，且沿艙體周向每隔90°安裝一個，示意圖見圖1，通常天線 1、3 作為發射，天線 2、4 作為接收。當天線1、3 如圖安裝在艙體上，通常會在天線2 區域發生電磁波的干涉現象。

    縫隙線陣的設計分析通常是采用經典理論數值計算的方法，缺乏對天線性能直觀的了解和分析，通過引入商業化的數值仿真軟件對縫隙線陣天線的性能進行準確與深入的設計與分析， 是比較便捷、適用的新的設計手段。但是在類似圖1 模型的這種較大計算規模的計算上，一些常規的計算軟件還是無法勝任。

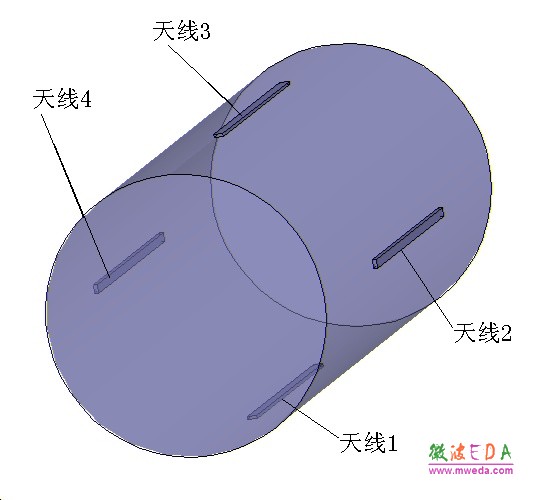

圖1 收發天線艙體安裝示意圖

    HFSS 作為美國ANSYS 公司采用有限元算法開發的一款高頻電磁場仿真軟件，具有計算精度高，仿真速度快的特點，已經廣泛應用于天線設計領域。但是因HFSS 采用 FEM 算法，在計算模型時需要在外周定義一個 1/4 λ0 大小的空氣輻射邊界，如果針對電大模型，該邊界也就越大，計算量相當大。在HFSS 13.0 的版本中，全新推出了一種FEBI 邊界，僅需要（1/6~1/8）λ0 邊界大小，能夠有效解決以上問題。

    2 彈上縫隙線陣天線基礎理論

    彈上縫隙線陣天線的設計首先考慮總體對引信天線的電氣要求，通常包括方向圖主波瓣寬度、波瓣指向、旁瓣電平、電壓駐波比等，另外彈體可能容許的安裝尺寸、安裝部位和相對位置，也實際上限定了天線的最大尺寸和天線的形狀，有時因安裝方式的限制，在有些性能指標 要進行妥協，以滿足導彈氣動性能和對天線安裝方式的要求。一個完整的縫隙線陣天線的指標通常包括以下幾個： 1) 工作頻帶，2) 主波束傾角，3) 主波束寬度，4) 天線增益，5) 天線H 面副瓣電平，6) E 面方向圖要求，7) 駐波系數。

     2.1 彈上縫隙線陣天線基本設計思路

    縫隙線陣通常采用天線綜合的方法，根據特定要求，求得相應得方向圖函數或陣因子表達式，利用它可以得到方向圖的各個參數，通過數學變化也可導出天線的口徑場分布。縫隙線陣的口徑場通常采用Taylor、Chebyshev、Gauss 等分布，彈上縫隙線陣天線往往在H 面要求較低的副瓣電平，Taylor 分布比較容易實現這種需求。以一個Taylor 分布的 Ku 波段的縫隙線陣天 線設計為例：
    1. 根據天線技術指標要求選擇 Taylor 陣列相關參數，包括旁瓣電平η 等；
    2. 根據波瓣傾角確定波導尺寸；
    3. 由波瓣寬度及增益確定天線輻射口徑尺寸；
    4. 用 Taylor 函數確定天線口徑幅度分布；
    5. 確定輻射槽的位置（即偏離寬邊中心線的距離）。

    2.2 Ku 波段縫隙線陣天線的設計

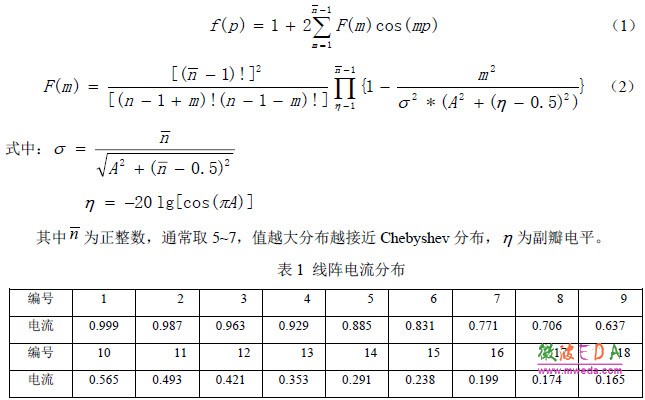

    采用的天線為36個縫隙的單邊開縫的縫隙陣列，口徑場分布采用設計副瓣電平-35dB、N 為6 的Taylor 分布。根據式（1）、（2）可以求解出36 元陣的電流分布見表1。同時Taylor 線陣具有中心對稱特性，處理電流分布可以僅計算原線陣的一半。

    根據電流分布可以進一步計算得出天線的方向圖，得出波束寬度、副瓣電平等信息。從圖1可以得出該天線主波束傾角58°，3dB 波束寬度4°，前后副瓣電平均在-35dB 以下。在具體設計中考慮到加工等工程實現性因素，天線縫隙直接采用圓頭等長縫隙，尺寸為9mm × 1mm ，在這種情況下，縫隙間耦合等影響天線性能的因素均沒有考慮，是一種工程與性能兼顧折中的做法。

圖2 H 面方向圖（設計值）
