14.2 HFSS計算SAR設計概述

文章來源: 本站原創    錄入: mweda.com

     HFSS 設計的SAR測試裝置的簡易偶極子校準系統模型如圖14.1 所示,模型由3部分組成:偶極子天線、腦組織液和球形容器外殼;其中球形容器外殼和腦組織液用于模擬簡易的人體頭部模型。IEEE 1528-2003 標準定義了835MHz 頻率下,校準用偶極子天線的直徑為3.6mm,長度為161.0mm;腦組織液的相對介電常數為41.5,損耗正切為0.90;外殼的相對介電常數小于5,損耗正切小于0.05,這里外殼的相對介電常數和損耗正切分別取4.6 和0.01。

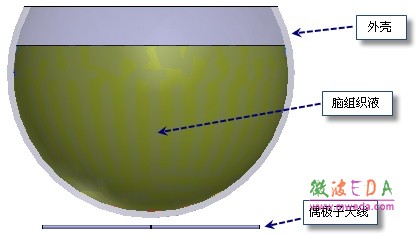

圖 14.1 SAR測試裝置的簡易偶極子校準系統模型


    14.2.1 建模概述

    偶極子天線的兩個臂是兩個圓柱體模型,圓柱體的半徑為1.8mm,長度為80.0mm,材質為理想導體(PEC),兩臂之間距離為1mm。外殼是外徑為111.5mm,厚度為5mm 的空心球殼,可以由兩個球心坐標相同,半徑分別為111.5mm 和106.5mm 的球體模型通過相減操作(Subtract)來創建;其材質的相對介電常數為 4.6,損耗正切為0.01。盛放在外殼內的腦組織液可以看做一個半徑為106.5mm 的球體模型,該球體材料的相對介電常數為41.5,損耗正切為0.90。外殼和腦組織液上方的開口可以通過分裂操作(Split)來實現。

    偶極子天線的激勵使用集總端口激勵。為了計算天線的輻射問題,還需要創建包圍整個模型的輻射邊界表面,在天線的輻射方向上輻射邊界表面和模型間的距離需要大于1/4 個工作波長(頻率在835MHz 時,即90mm),這里定義一個310mmm*310mm*300mm 的長方體,將其四周表面設置為輻射邊界條件。

    為了方便建模操作,在整個模型的創建過程中,多次使用了相對坐標系。

    14.2.2 HFSS 設計環境概述

    >> 求解類型:模式驅動求解

    >> 建模操作;模型原型:圓柱體、球體、矩形面、長方體
            模型操作:鏡像復制、合并操作、相減操作、分裂操作

    >> 邊界條件:輻射邊界條件 

    >> 端口激勵:集總端口激勵

     >> 求解頻率:0.835GHz

    >> 后處理:SAR、場分布
