13.9 HFSS諧振腔設計之參數掃描分析
13.9.3 運行參數掃描分析
添加參數掃描分析設置后,首先單擊工具欄按鈕,檢查設計的完整性和正確性。檢查確認設計正確無誤后,展開工程樹下的 Optimetrics 節點,右鍵單擊Optimetrics 節點下的ParametricSetup1 項,從彈出菜單中選擇【Analyze】命令,運行參數掃描分析。
13.9.4 參數掃描分析結果
參數掃描分析計算完成后,從分析結果中我們可以查看模式1 和模式2 的諧振頻率與介質圓柱體高度之間的變化關系。
(1)右鍵單擊工程樹下的 Results 節點,從彈出菜單中選擇【Create Eigenmode Parameters Report】→【Rectangular Plot】命令,打開報告設置對話框,如圖 13.25 所示。

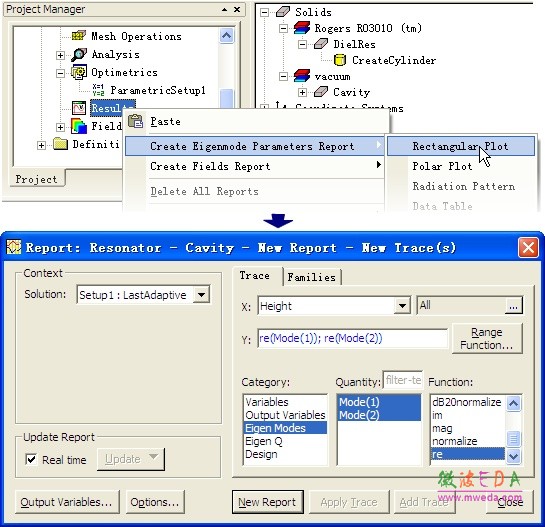

圖 13.25 查看參數掃描結果操作
(2)在該對話框中,確認X 項對應的是變量 Height,Category 欄選擇 Eigen Modes, Quantity 欄在按住 Ctrl 鍵的同時選擇 Mode(1)和 Mode(2),F(xiàn)unction 欄選擇re。然后單擊按鈕,生成模式1 和模式2 的諧振頻率隨介質圓柱高度Height 的變化曲線, 如圖 13.26 所示。

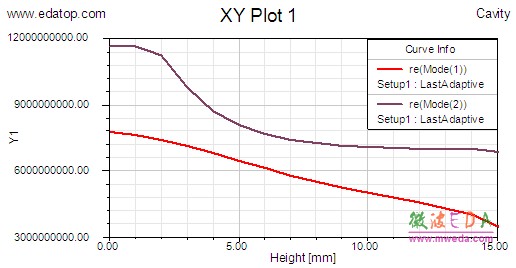

圖 13.26 模式1和模式2 的頻率隨變量Height 的變化曲線
從圖 13.26 所示的結果中可以看出,隨著介質圓柱的逐漸升高,模式1和模式2的諧振頻率逐漸降低,通過改變介質圓柱的高度即可以改變圓形腔體內部的諧振頻率。
13.10 保存并退出HFSS
至此,我們完成了圓形諧振腔的設計分析。單擊工具欄的按鈕,保存設計;然后,從主菜單欄選【File】→【Exit】,退出HFSS。
-
