13.5 HFSS諧振腔分析之邊界條件和激勵設置
文章來源: 本站原創 錄入: mweda.com
在HFSS中,對于使用本征模求解類型的一類問題,不需要設置端口激勵。因此,本例中無須設置激勵端口。圓形腔體的外壁材質是厚度為 1mm 的金屬鋁(aluminum),在 HFSS 中可以通過給腔體外壁分配有限導體邊界條件來實現。
(1)在三維模型窗口,左鍵單擊圓柱體Cavity,選中該模型。
(2)在三維模型窗口的任意位置單擊右鍵,從彈出菜單中選擇【Assign Boundary】→ 【Finite Conductivity】,打開有限導體邊界設置對話框。
(3)在該對話框中,選中Use Material 復選框,并單擊該復選框右側的按鈕,從彈出的對話框中選擇金屬材料 aluminum;然后選中 Layer Thickness 復選框,在其右側文本框輸入腔體外壁厚度1mm,如圖13.11 所示。完成后,單擊按鈕,退出對話框。

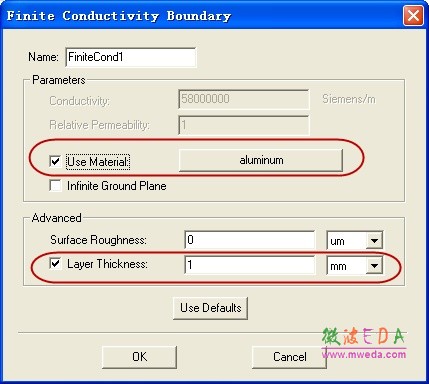

圖 13.11 有限導體邊界設置對話框
這樣,就把腔體的外壁設置為 1mm 厚的金屬鋁。
-
