11.7 HFSS陣列天線設計之查看仿真分析結果

    1．天線陣列的設置 本章設計的是一個25*25 的平面陣，陣元沿著 x、y 方向排列，在 x 軸方向上陣元間距為 0.5 英寸，在 y 軸方向上陣元間距為 1 英寸。陣元之間的相位延遲通過掃描角來設定，掃描角為theta = 30°�，F(xiàn)在就在 HFSS 中構造這樣的天線陣列。

     （1）右鍵單擊工程樹下的 Radiation 節點，從彈出菜單中選擇【Antenna Array Setup】命 令，打開如圖 11.28 所示的“天線陣列設置”對話框。

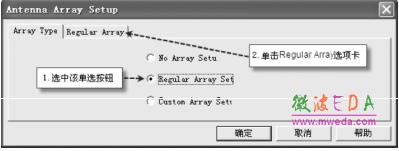

圖 11.28 “天線陣列設置”對話框的 Array Type 選項卡

    （2）選中 Regular Array Setup 單選按鈕，然后單擊選擇對話框的 Regular Array 選項卡，打開圖 11.29 所示的“天線陣列設置”對話框，設置天線陣列中陣元的排列方式。

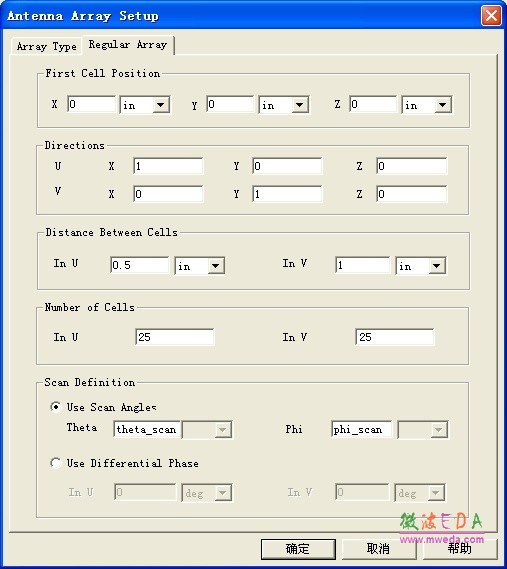

圖 11.29 “天線陣列設置”對話框的 Regular Array 選項卡

    （3）在該對話框中，F(xiàn)irst Cell Position 欄輸入 X、Y、Z 的坐標值為 0in、0in、0in，設置 第一個陣元位于坐標原點；在 Directions 欄，U 項對應的 X、Y、Z 文本框內分別輸入 1、0、0，V 項對應的 X、Y、Z 文本框內分別輸入 0、1、0，設置陣元排列方向 U、V 分別沿著 x、 y 軸方向；在 Distance Between Cells 欄，In U 和 In V 項對應的文本框內分別輸入 0.5in 和 1in， 設置 U、V 方向上陣元的間距分別為 0.5 英寸和 1 英寸；在 Number of Cells 欄，In U 和 In V 項對應的文本框內分別輸入 25 和 25，設置 U、V 方向上陣元個數都為 25；在 Scan Definition 欄設置天線陣列的掃描角或相位延遲，該項設置必須和前面定義的從邊界的設置相同。詳細 設置如圖 11.29 所示，設置完成后單擊按鈕結束。

    2．查看天線陣列在xOy 和yOz 面上的場強方向圖 設置好天線陣列的陣元分布后，上一節生成的在xOy 和 yOz 面上的天線陣元場強方向圖會更新為天線陣列的場強方向圖。雙擊工程樹 Results 節點下的 Radiation Pattern1，顯示更新 后的天線陣列的場強方向圖如圖 11.30 所示。

圖 11.30 天線陣列平面場強方向圖

    3．查看天線陣三維場強方向圖 設置好天線陣列的陣元分布后，上一節生成的天線陣元三維場強方向圖也會更新為天線 陣列的三維場強方向圖。雙擊工程樹 Results 節點下的 3D Polar Plot 1，顯示更新后的天線陣 列的三維場強方向圖如圖 11.31 所示。

圖 11.31 天線陣列三維場強方向圖

    11.8 保存并退出HFSS

    至此，我們完成了波導陣列天線的設計分析。單擊工具欄的按鈕，保存設計；然后，從主菜單欄選擇【File】→【Exit】，退出 HFSS。
