11.5 HFSS陣列天線設計之求解設置

文章來源: 本站原創    錄入: mweda.com

    設置求解頻率（即自適應網格剖分頻率）為 9.25GHz。

     （1）右鍵單擊工程樹下的 Analysis 節點，從彈出菜單中選擇【Add Solution Setup】命令，打開如圖11.21 所示的 Solution Setup 對話框。

     （2）在該對話框中，Setup Name 項保持默認名稱 Setup1 不變，Solution Frequency 項輸 入9.25GHz，Maximum Number of Passes 項輸入10，Maximum Delta S 項輸入0.02，其他項 保持默認設置。然后單擊按鈕，完成設置，退出對話框。

    （3）設置完成后，求解設置的名稱 Setup1 會添加到工程樹的 Analysis 節點下。

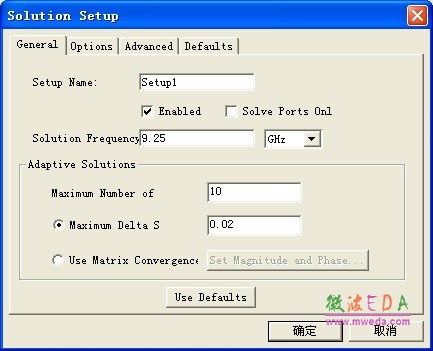

圖 11.21 求解設置
