10.12 HFSS微帶天線設計之查看優化后的天線性能
10.12.5 查看平面方向圖
查看天線 E 平面方向圖,該微帶天線的E 平面位于xOz 平面上。
(1)右鍵單擊工程樹下的 Radiation 節點,從彈出菜單中選擇【Insert Far Field Setup】→ 【Infinite Sphere】命令,打開遠區輻射球面設置對話框。在該對話框中,Name 項輸入 XOY Plane 作為輻射球面的名稱,Phi 角度的 Start 和 Stop 項都輸入 0deg,Theta 角度的 Start、 Stop 和 Step 項分別輸入 0deg、360deg 和 2deg。然后單擊按鈕結束。
(2)右鍵單擊工程樹下的 Results 節點,從彈出菜單中選擇【Create Far Fields Report】→ 【Radiation Pattern】命令,打開“報告設置”對話框。在該對話框中,Geometry 項選擇上一 步定義的輻射面 XOY Plane,其他項采用和圖 10.48 相同的設置,然后單擊按鈕,生成如圖 10.50 所示的 E 平面增益方向圖。

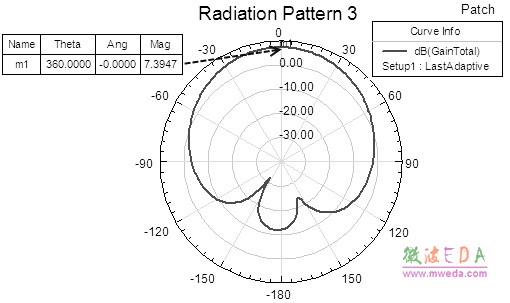

圖 10.50 E 平面增益方向圖
10.12.6 其他天線參數
HFSS 在天線問題的數據后處理中,可以給出工作頻率上輻射強度、方向性、前后比等 各種天線參數的計算結果。
(1)展開工程樹下的 Radiation 節點,單擊選中前面定義的輻射表面 3D,在彈出菜單中選擇【Compute Antenna Parameters】命令,打開如圖 10.51 所示的 Antenna Parameters 對話框,設置天線參數計算的求解項和工作頻率。
(2)在該對話框中,Solutions 選項卡界面選擇求解項為 setup1:LastAdaptive;Intrinsic Variation 選項卡界面選擇計算頻率為 2.45GHz;然后單擊按鈕,完成設置。
(3)此時,彈出圖 10.52 所示的窗口,顯示各項天線參數計算結果和最大遠場數據計算 結果。其中各項結果的含義讀者可以參見第8 章8.4 節的講解。

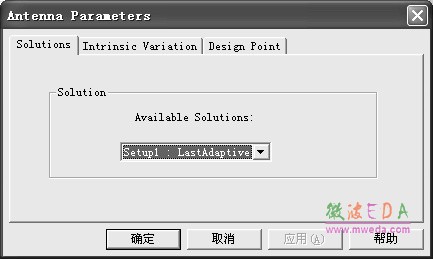

圖 10.51 Antenna Parameters 對話框

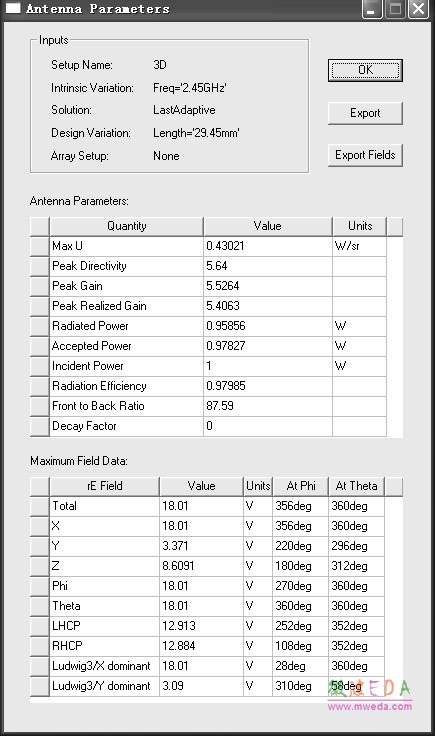

圖 10.52 天線性能參數
-
