9.8 查看HFSS耦合器設計仿真分析結果

    設計的環形耦合器工作頻率為 4GHz，設計中仿真分析了耦合器 1～7GHz 頻段的掃頻特性。在分析結果中，我們主要查看兩個指標：一是 1～7GHz 頻帶內S 參數的掃頻特性；二是在 4GHz 工作頻點上的 S 參數矩陣。

    9.8.1 查看S 參數掃頻結果

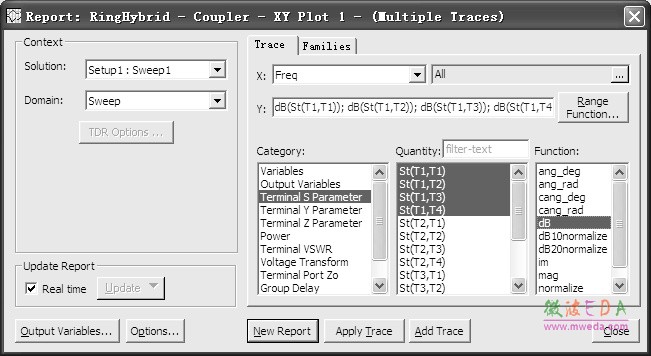

     右鍵單擊工程樹下的 Results 節點，從彈出菜單中選擇【Create Terminal Solution Data Report】→【Rectangular Plot】命令，打開結果報告設置對話框。在該對話框中，Category 項選中Terminal S Parameter，Quantity項按住Ctrl鍵的同時選中St(T1,T1)、St(T1,T2)、St(T1,T3) 和 St(T1,T4)，在 Function 欄選中dB，如圖 9.27 陰影部分所示。

圖 9.27 “結果報告設置”對話框

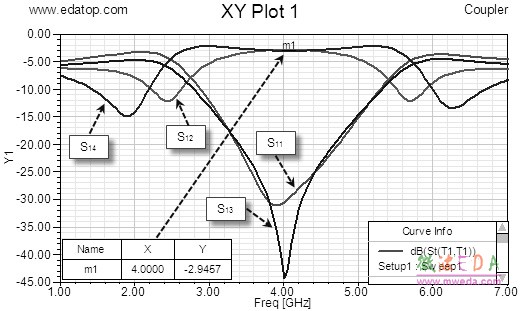

    然后單擊按鈕，生成結果報告；再單擊按鈕關閉對話框。此時，生成 的 S11、S12、S13和 S14在 1～7GHz 隨頻率的變化曲線報告如圖9.28 所示。

圖 9.28 S 參數隨頻率變化的關系曲線圖

    在結果報告工作界面，單擊工具欄的按鈕，進入標記（Marker）模式，移動鼠標光標到 S14曲線的4GHz 頻點處，然后單擊鼠標左鍵，此時會在 S14曲線的 4GHz 頻點上作一個 標記 m1，并顯示出該處的值為2.9457（≈3dB）。然后，按 Esc 鍵退出標記模式。

    因為環形耦合器是個互易器件，所以有 S12=S21，S13=S31，S14=S41。從結果報告中可以分 析得出，在 4GHz 處端口2 和端口4 的輸出功率是端口1 輸入功率的一半（約為3dB），端口3 和端口1 互相隔離（隔離度>40dB）。

    9.8.2 查看4GHz 頻點的S 矩陣

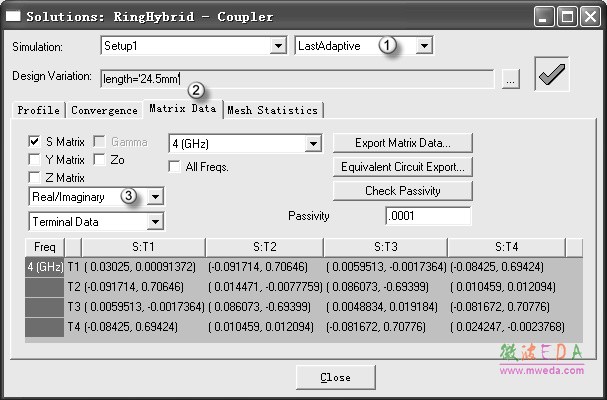

    右鍵單擊工程樹下的 Results 節點，從彈出菜單中選擇【Solution Data】命令，打開如圖9.29 所示的求解結果顯示窗口。結果顯示窗口中，在圖示標號①處選擇 LastAdaptive，圖示標號②處選擇 Matrix Data 選項卡，圖示標號③處選擇 Real/Imaginary，此時窗口下方即以（實部，虛部）的形式顯示耦合器在4GHz 處的S 矩陣。

圖 9.29 求解結果顯示窗口

    從結果顯示數據中可以得出，設計的環形耦合器在 4GHz 處的 S 矩陣為（精確到小數點后兩位）：
