8.4.3 天線參數

    HFSS 在天線問題的數據后處理中除了能繪制出的天線方向圖外，還能給出最大遠場數據的計算結果和各種天線參數的計算結果。

    和繪制方向圖一樣，如果需要查看最大遠場數據計算結果和各種天線參數的計算結果，首先需要定義輻射表面，如前面所定義的兩個輻射表面 3D 和 YOZ Plane。定義好輻射表面后，展開工程樹下的 Radiation 節點，右鍵單擊選中所定義的輻射表面，如 3D，在彈出菜單中選 擇【Compute Antenna Parameters】命令，打開 Antenna Parameters 對話框，設置天線參數計 的求解項和工作頻率，如圖 8.22 所示。

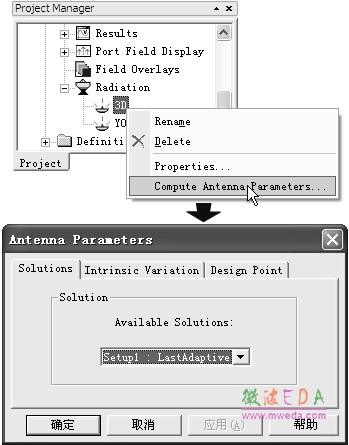

圖 8.22 查看天線參數操作

    此處，在對話框的 Solutions 選項卡下選擇求解項為 setup1:LastAdaptive；在對話框的 Intrinsic Variation 選項卡下選擇計算頻率為 2.4GHz；然后單擊確定按鈕完成設置。此時，彈出如圖 8.23 所示的對話框，顯示天線參數的計算結果和最大遠場數據的計算結果。

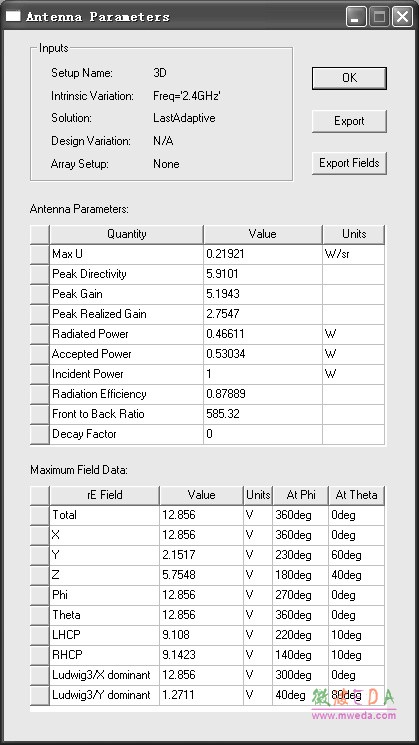

圖 8.23 天線參數

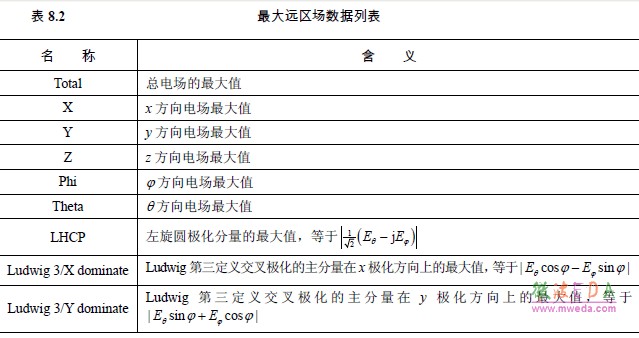

    其中，HFSS 軟件后處理模塊可以計算的最大遠區場數據（Maximum Field Data）類型和 表示的意義如表 8.2 所示。

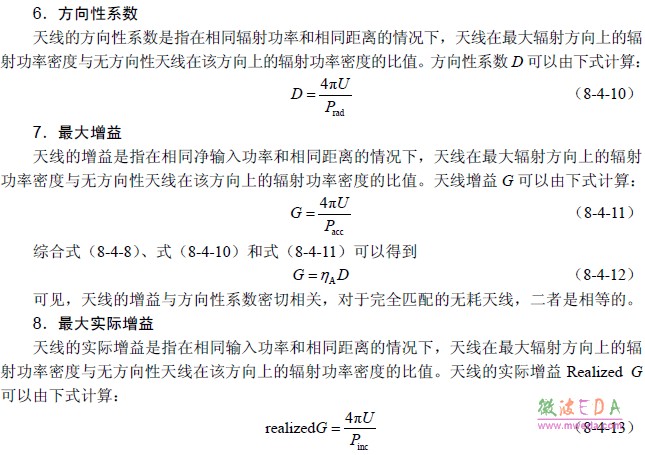

    HFSS 數據后處理模塊可以給出各項天線參數的計算結果，圖 8.23 所示對話框的Antenna Parameters 欄即為天線參數的計算結果，包括輸入功率（Incident Power）、凈輸入功率 （Acceptable Power）、輻射功率（Radiated Power）、最大輻射強度（Max U）、輻射效率（Radiation Efficiency）、方向性系數（Peak Directivity）、最大增益（Gain）、最大實際增益（Peak Realized Gain）和前后向比（Front to back Ration）。下面來具體講解每項參數所表示的含義。

    1．輸入功率

    在 HFSS 中，此處的輸入功率是指定義的端口激勵功率，默認值為 1W。通過主菜單 【HFSS】→【Fields】→【Edit Sources】命令可以查看和編輯端口激勵功率。

    2．凈輸入功率

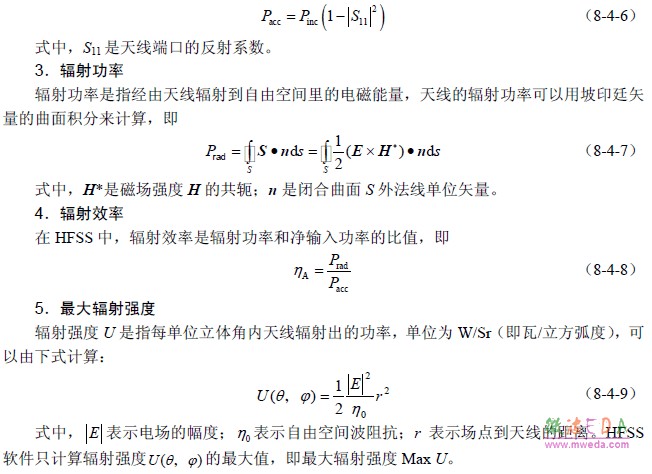

    凈輸入功率是指實際流入天線端口的輸入功率，如果分別使用Pacc和 Pinc表示凈輸入功率和輸入功率，對于只有一個傳輸模式的單端口天線，則有
