7.8.3 HFSS 優化設計舉例
3.運行優化分析
單擊工具欄的按鈕,檢查設計的完整性以及設計中是否存在錯誤,如果設計完整且正確,即可運行優化分析。
展開工程樹下的 Optimetrics 節點,右鍵單擊 Optimetrics 節點下的 OptimizationSetup1 項, 在彈出菜單中選擇【Analyze】命令(如圖 7.29 所示),開始運行優化分析。
圖 7.29 運行優化分析操作
4.查看優化結果

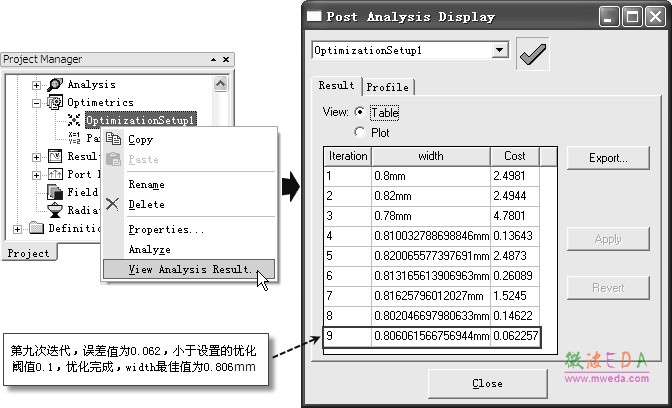

優化分析過程中,可以右鍵單擊工程樹 Optimetrics 節點下的 OptimizationSetup1 項,在 彈出菜單中選擇【View Analysis Results】命令,打開 Post Analysis Display 對話框,選中對話框中的 Table 單選按鈕,查看每次優化迭代的結果,如圖7.30 所示。本例中,完成第九次優化迭代后,目標函數的誤差值為 0.062257,小于設置的優化閾值 0.1,達到優化目標,優化完成。此時,優化變量 width 的值約為 0.806 mm,此值即為優化結果。優化完成后,設計中變量 width 的值也會自動更新為優化結果值 0.806 mm。
圖 7.30 查看優化迭代結果
5.驗證優化結果
由上面的優化分析結果可知,當 width = 0.806 mm 時,微帶線的特征阻抗為50歐姆。這里把變量 width 的值設置為 0.806 mm,然后運行仿真分析來驗證優化結果的正確性。
從主菜單欄選擇【HFSS】→【Design Properties】命令,打開設計屬性對話框,設置變量width 的值為 0.806 mm。然后,右鍵單擊工程樹 Analysis 節點下的 Setup1 項,從彈出菜單中選擇【Analyze】命令,運行仿真分析。 分析完成后,右鍵單擊工程樹 Results 節點,在彈出的菜單中選擇【Create Modal Solution Data Report】→【Data Table】,打開如圖 7.31 所示的結果報告設置對話框。

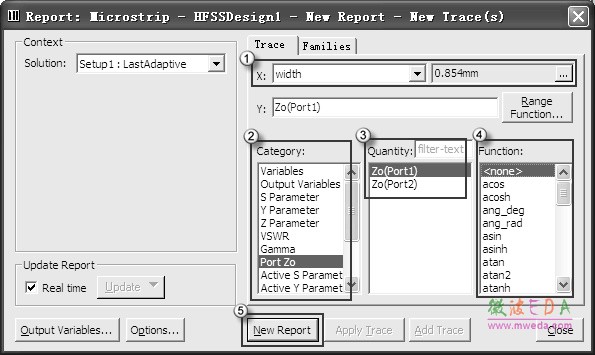

圖 7.31 結果報告設置對話框
在該對話框中,①處的 X 項選擇變量 width,然后單擊其右側的按鈕,在彈出列表中選擇 0.806 mm,之后關閉該列表;②處的 Category 列選擇 Port Zo;③處的 Quantity 列選擇 Zo(Port1);④處的 Function 列選擇 none;在⑤處單擊按鈕,即可新建一個結果報告窗口。單擊按鈕關閉“結果報告設置”對話框,新建的分析結果報告窗口如圖 7.32 所示。由結果報告可知,width = 0.806 mm,height = 0.5 mm 時微帶線特征阻抗值約為(50.15+j0.32)歐姆。

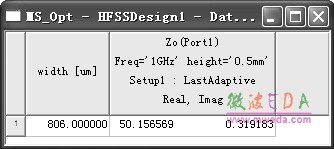

圖 7.32 width = 0.806 mm, height = 0.5 mm 時的微帶線特征阻抗值
注: 微帶線的特征阻抗的電抗分量值很小,所以本例在構造目標函數時,沒有考慮電抗部分的影響。
6.保存設計
優化設計完成后,單擊工具欄的按鈕,保存設計;然后選擇主菜單【File】→【Close】 命令,關閉當前工程設計。
-
