6.4.2 添加和定義掃頻設置

    HFSS 設計中，在添加了求解設置后，如果還需要分析和計算某一頻段內的S 參數和場解， 此時需要添加頻率掃描設置。 添加掃頻設置的具體步驟如下。

    （1）在添加頻率掃描設置前，請先確認設計中已經添加了求解設置。

    （2）從主菜單欄選擇【HFSS】→【Analysis Setup】→【Add Frequency Sweep】，或者展開工程樹中的 Analysis 節點，選中添加的求解設置項，單擊右鍵，從彈出菜單中選擇【Add Frequency Sweep】，打開掃頻設置對話框，添加頻率掃描的相關設置，如圖 6.10 和圖 6.11所示。

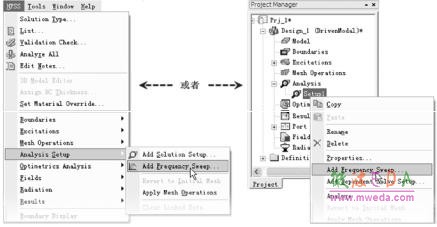

圖 6.10 添加掃頻設置操作

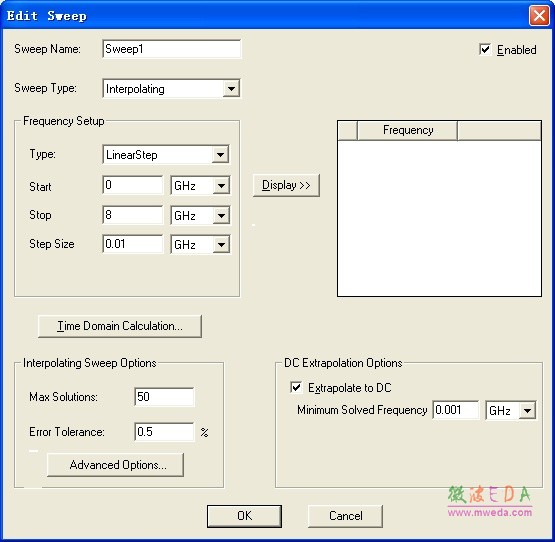

圖 6.11 “掃頻設置”對話框

    掃頻設置對話框中各項功能說明如下。

    Sweep Name ：掃頻設置的名稱，默認名稱為 Sweepn，用戶也可以自己鍵入其他名 稱；掃頻設置完成后，該名稱會添加到工程樹的 Analysis 節點下。

    Sweep Type ：選擇掃頻類型，有離散掃頻（Discrete）、快速掃頻（Fast）和插值掃頻 （Interpolating）3 種類型。

    Frequency Setup ：設置掃頻頻段需要求解的頻點，主要有 LinearStep 和 LinearCount  兩種設置方式。LinearStep 方式通過設置起始頻率（Start）、終止頻率（Stop）和步進頻率（Step Size）來設置頻點，例如起始頻率、終止頻率和步進頻率分別設為 1GHz、2GHz 和 0.25GHz， 則需要求解的頻率點有 1GHz、1.25GHz、1.5GHz、1.75GHz 和 2GHz。LinearCount 方式通過設置起始頻率（Start）、終止頻率（Stop）和頻點個數（Count）來設置頻點，假設起始頻率、 終止頻率、步進頻率和頻點個數分別為 1GHz、2GHz 和 3，則此時步進頻率為 0.5GHz，需要求解的頻率點有 1GHz、1.5GHz 和 2GHz。對于離散掃頻，還有SinglePoint 方式，設置單一頻點。設置好頻率后，單擊按鈕，則所有的頻率點 都會顯示在右側的空白欄處。另外，對于離散掃頻和快速掃頻在該欄的下方還有 Save Fields 復選框，選中該復選框后，上面設置的所有頻點的場解都會被保存下來；否則對于離散掃頻只保存終止頻率處的場解，對于快速掃頻只保存中心頻點處的場解。而對于插值掃頻，對話框中沒有Save Fields 復選框可供選擇，只保存最后計算的頻率點的場解。

    Time Domain Calculation ：進行高速數字信號分析或者全波 SPICE 分析時，使用該按鈕可幫助用戶決定合適的掃描頻率范圍。

    Interpolating Sweep Options ：只有選擇插值掃頻時該欄才有效，其中 Max Solutions  項設置頻帶內最大需要求解的頻點數，一般設置為默認值 50；Error Tolerance 項設置插值誤 差收斂標準，一般設置為默認值 0.5%。當計算誤差小于此處設置的收斂標準，或者達到最大需要求解的頻點數時，插值掃頻完成。

    DC Extrapolation Options ：當需要輸出 SPICE 參數模型時，必須包含低頻和直流（DC）點的解，HFSS 不能直接計算直流點的解，選中該直流擴展項可以外插得出低頻和直流點的解。其中 Minimum Solved Frequency 項設置掃頻的最低頻率，默認值為 100MHz。需要注意 的是，只有選擇離散掃頻和插值掃頻時，DC Extrapolation Options 才有效。

    （3）上述各項設置好之后，單擊OK按鈕，完成添加掃頻設置的操作。完成后，掃頻設置的名稱 Sweep1 會自動添加到工程樹 Analysis 節點的求解設置項下，如圖 6.13 所示。

圖 6.13 工程樹中的掃頻項

    6.4.3 修改和刪除已添加的掃頻項

    和求解設置一樣，對于 HFSS 設計中已經添加的掃頻設置，用戶也可以隨時修改或刪 除。展開工程樹 Analysis 節點下的 Setup1，選中需要修改或刪除的掃頻設置項，單擊右鍵， 從彈出菜單中選擇【Properties…】操作命令，可以重新打開掃頻設置對話框，對該掃 頻設置項進行編輯和修改；在彈出菜單中選擇【Delete】操作命令，可以刪除當前選中的掃頻設置項。
