5.3.4 HFSS Floquet 端口激勵
在 HFSS 11 版本中引入了功能強大的 Floquet 端口,F(xiàn)loquet 端口基于 Floquet 模式進行 場求解,用于二維平面周期性結構的仿真設計,如平面相控陣列和頻率選擇表面等類型的問題。與波端口的求解方式類似,F(xiàn)loquet 端口求解的反射和傳輸系數能夠以 S 參數的形式顯示;使用 Floquet 端口激勵并結合周期性邊界,能夠像傳統的波導端口激勵一樣輕松地分析周期 性結構的電磁特性,從而避免了場求解器復雜的后處理過程。此外,F(xiàn)loquet 端口允許用戶指 定端口處入射波的斜入射角和極化方式,然后從求解結果中選擇所關心的極化分量。
平面周期性結構可以看做由一個個相同的單元(Unit Cell)組成,使用 Floquet 端口和主 從邊界條件分析平面周期結構,用戶只需要提取其中一個單元,然后建模,如圖 5.41 所示。在設置 Floquet 端口激勵時需要指定端口的柵格坐標系統(Lattice Coordinate System),該坐標系統的 a、b 軸分別表示周期性結構單元的排列方向。關于Floquet 端口激勵設置的過程這里不做詳細講解,在本書的第11 章給出了一個專門的設計實例予以詳細說明。

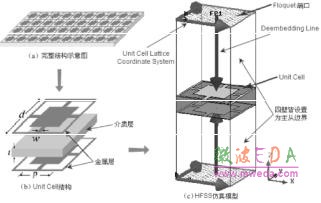

圖5.41 NRI 周期結構示意圖及HFSS 仿真模型
用戶需要注意的是,在 HFSS 11 版本中,F(xiàn)loquet 端口還有如下的限制。
(1)只有模式驅動求解類型(Driven Modal Solution)的設計可以使用 Floquet 端口。
(2)Floquet 端口不支持快速掃頻方式,可以支持離散掃頻和插值掃頻方式。
(3)Floquet 端口的四周必須與主從邊界條件相連。
-
