4.2.2  捕捉模式（HFSS Snap Mode）

文章來源: 本站原創    錄入: mweda.com

捕捉模式是在建模過程中最常用的輔助功能之一。使用捕捉模式，當鼠標光標移動到特 定的目標點附近時，會自動鎖定或捕捉到該目標點，從而實現準確定位；同時，指針形狀也 會隨之動態改變。 從主菜單欄選擇【Modeler】→【Snap Mode】命令，打開如圖4.9 所示的捕捉模式對話框，在此可以設置捕捉模式。其中各復選框的含義如下。


圖 4.9 設置捕捉模式對話框

  • Grid ：表示鼠標光標移動到柵格點附近時，自動鎖定到柵格點上，同時指針形狀變成。
  • Vertex ：表示鼠標光標移動到模型頂點附近時，自動鎖定到該頂點上，同時指針形狀變成。
  • Edge Center ：表示鼠標光標移動到模型棱邊的中點附近時，自動鎖定到該模型棱邊的中點上，同時指針形狀變成。
  • Face Center ：表示鼠標光標移動到模型表面的中心點附近時，自動鎖定到該模型表面的中心點上，同時指針形狀變成。
  • Quadrant ：表示鼠標光標移動到模型棱邊的1/4 長度附近時，自動鎖定到該模型棱邊 的 1/4 長度點上，同時指針形狀變成。
  • Arc Center ：表示鼠標光標移動到圓弧中心點附近時，自動鎖定到該圓弧中心點上，同時指針形狀變成。

    另外，在使用過程中，我們也可以通過工具欄中的快捷方式，更加便捷地設置捕捉模式。

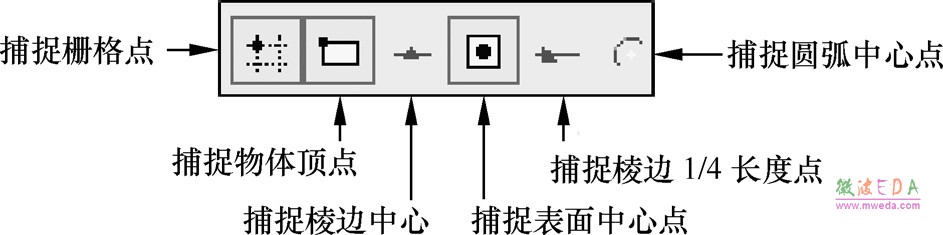

    工具欄中，捕捉模式的快捷方式如圖 4.10 所示，其中高亮顯示部分表示該項捕捉模式當前處于選中狀態，反之處于未選中狀態。



圖 4.10 捕捉模式的快捷方式按鈕
