2.3.5 查看HFSS優化結果

文章來源: 本站原創    錄入: mweda.com

1.目標函數與運算迭代次數的關系曲線圖

在 HFSS 優化分析過程中,可以實時顯示每一次迭代計算的變量值和目標函數值,觀察目標函數是否收斂以及何時達到優化目標。查看每一次迭代計算對應的變量值和目標函數值 的步驟如下。

(1)右鍵單擊工程樹 OptimizationSetup1 項,從彈出菜單中選擇【View Analysis Result】命 令,打開 Post Analysis Display 對話框。

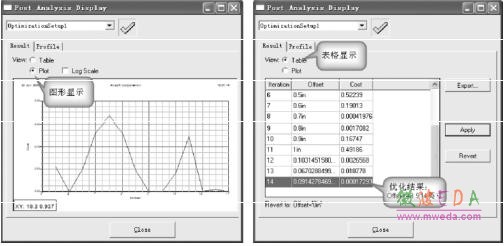

(2)在該對話框中,選擇 Plot 項是以圖形形式顯示目標函數值與迭代次數的關系,選 擇 Table 項則是以數值列表形式顯示優化計算的迭代次數,每次的變量值和目標函數值,如圖2.51 所示。 優化分析完成后,在 Table 列表里會列出變量 Offset 優化后的最佳值。本例中,變量Offset 在達到優化目標時的最佳值為0.091 英寸左右。最后,單擊按鈕,關閉對話框。


 2.51 目標函數與運算迭代次數關系

2.查看優化后的場分布圖

    右鍵單擊工程樹 Analysis 節點下的 Setup1 項,在彈出菜單中選擇【Analyze】命令,重 新運行仿真分析,計算優化完成后(即 Offset=0.091 英寸)T 形波導內的場分布。

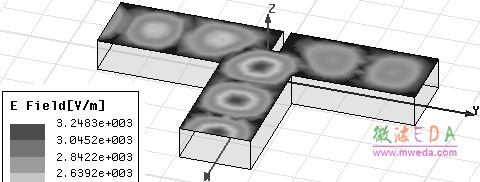

    分析完成后,雙擊工程樹下的Mag_E1 項,查看更新后的電場分布圖,如圖2.52 所示, 從圖中可以粗略看出左邊端口3 的輸出能量約為端口2 的兩倍。


圖 2.52 優化后的場分布圖

2.3.6 保存并退出HFSS

至此,我們達到了設計目標,完成了整個優化設計。單擊工具欄按鈕,保存設計;然后,從主菜單欄選擇【File】→【Exit】,退出HFSS。
