2.2.4 查看分析計算結果

文章來源: 本站原創    錄入: mweda.com

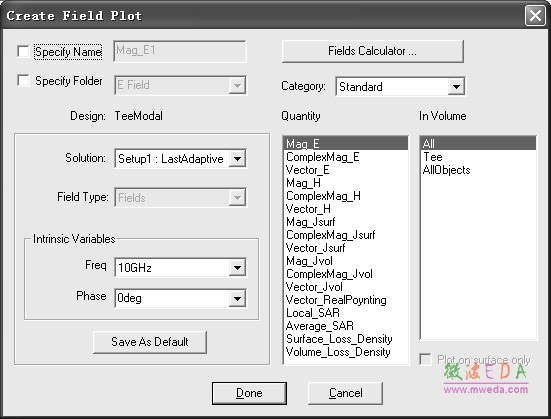

圖2.35 Create Field Plot 對話框

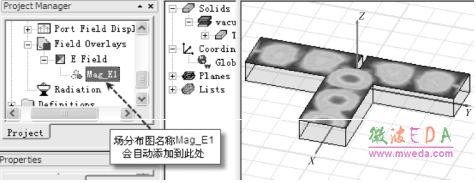

圖2.36 場分布圖

3.動態演示場分布圖

在工程樹的 Mag_E1 項上單擊右鍵,從彈出菜單中選擇【Animate】,打開如圖2.37 所示的動畫演示設置對話框,對話框各項設置保持默認不變,單擊按鈕,則可以觀察到T 形 波導表面的場分布開始動態變化;同時,在工作界面左上角的還會打開圖 2.38 所示的 Animation 對話框,通過該對話框可以控制動態顯示的進程,包括停止、開始和演示速度等。最后,單擊 Animation 對話框上的按鈕停止演示。


圖2.37 Select Animation 對話框

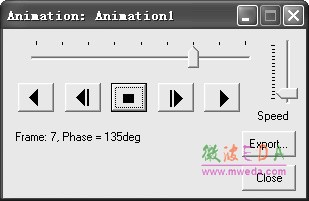

圖2.38 Animation 對話框

2.2.5 保存設計并退出HFSS

至此,我們完成了 T 形波導的內場分析工作。單擊工具欄的按鈕,保存設計,然后從主菜單欄選擇【File】→【Exit】,退出HFSS
