2.1 HFSS設計概述
本章所要分析的器件是圖2.1 所示的一個帶有隔片的T 形波導。端口1 是信號輸入端口,端口2 和端口3是信號輸出端口。正對著端口1 一側的波導壁上凹進去一塊,相當于放置了一個隔片,通過改變隔片的位置可以改變端口1 到端口2 和端口3 的傳輸功率以及端口1 的反射功率。
本章分 3 個小節。第1 節簡要描述設計實例。第2 節主要分析當隔片位于波導的正中央 時,在8~10GHz 的工作頻段內,波導 3 個端口的S 參數隨著頻率變化的關系曲線,同時分 析查看在10GHz 時波導表面的電場分布。第3 節主要介紹 HFSS 的參數掃描分析功能和優化 設計功能的具體應用。首先,我們利用HFSS 的參數掃描分析功能分析在10GHz 處,波導3 個端口的S 參數隨著隔片位置變量Offset 變化的關系曲線;然后,使用 HFSS 的優化設計功 能,求解出當端口3 的輸出功率是端口2 的輸出功率的兩倍時隔片所在的位置。

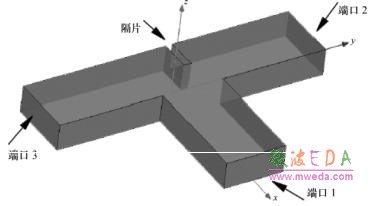

圖2.1 T 形波導模型
-
