CST中由端口S參數相位計算群時延

文章來源: 本站原創    錄入: mweda.com

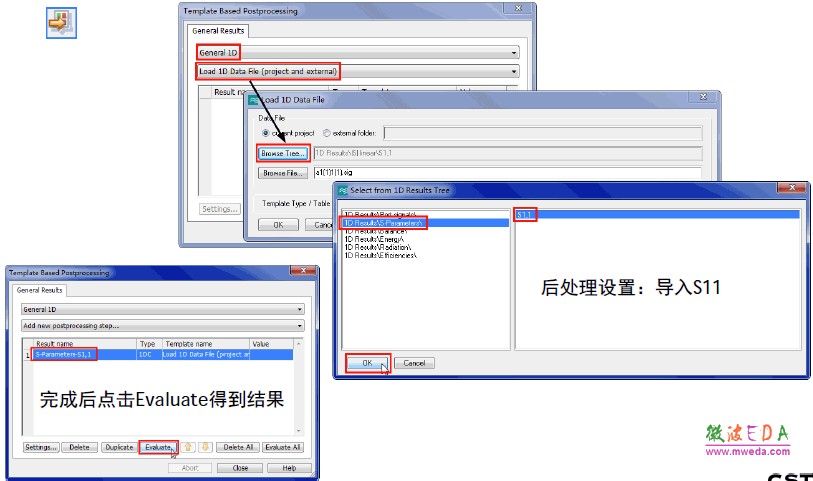

    1. 導入S參數

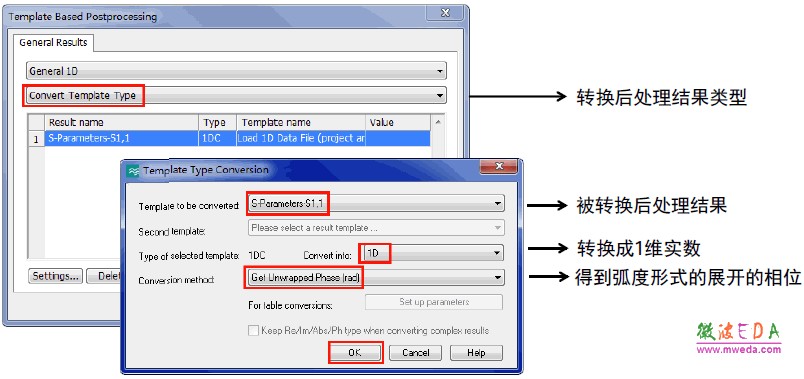

    2. 提取TBP1中的相位信息 (導入的S參數仍是復數形式，需要提取其相位信息)

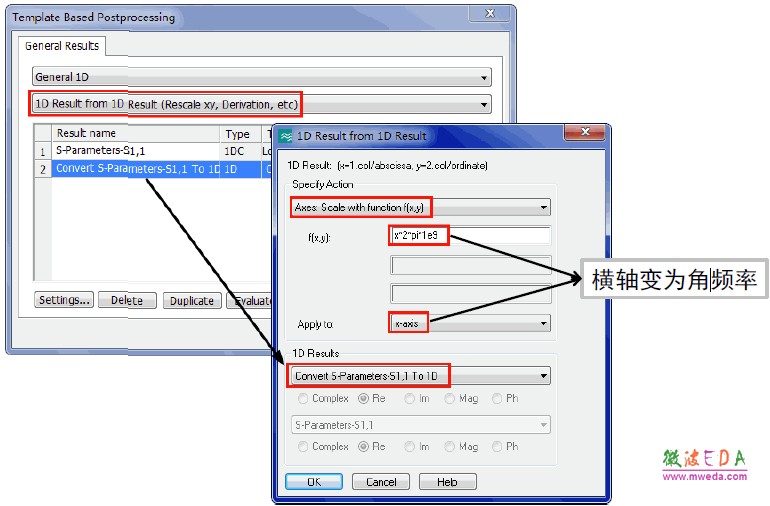

    3. 將TBP2的橫坐標變?yōu)榻穷l率

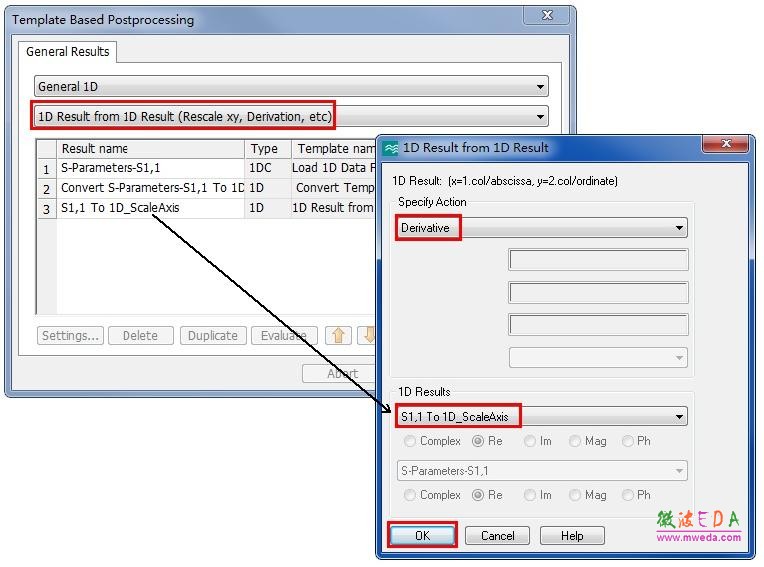

    4. 對第3步求導

上一頁  [1] [2] [3] [4] 下一頁
