CST分析結果中S參數標示說明

文章來源: CST中國    錄入: mweda.com

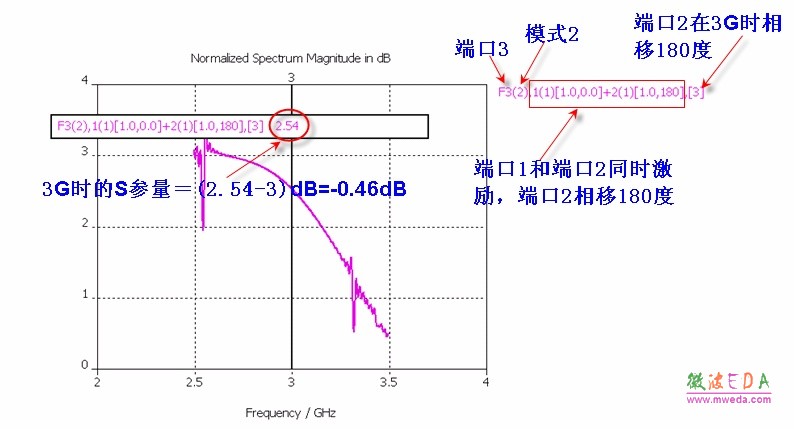

    在CST分析結果的1D結果中,即導航樹的1D Results 中,S 參數以S  x, y 表示,意義為由端口y 激勵,端口 x 收到的能量。如果端口模式超過一個,那么就會在括號里用數字標出。括號里的數字代表了能量模式,其中第一個代表接收端口的模式,第二個代表激勵端口的模式。例如S2(3),1(2)表示端口1 的模式2 激勵下,端口2 的mode 3接受的能量。
