CST微波工作室中定義介電常數為復數的材料

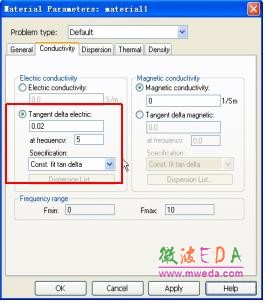

2) 基于一階Debye 散射模型的定義在Conductivity 選項卡中激活Tangent delta electric,選擇Specification Const.fit tan delta,并輸入相應損耗角正切。

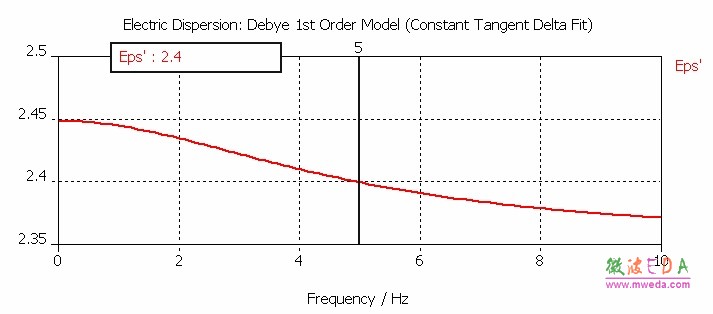

此時介電常數的實部不再為恒定值:

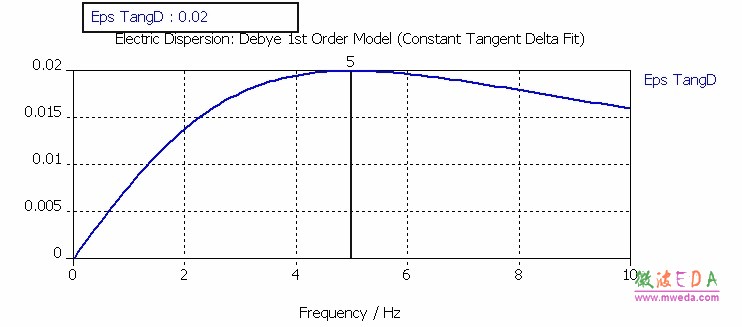

相應的損耗角正切如下圖所示:

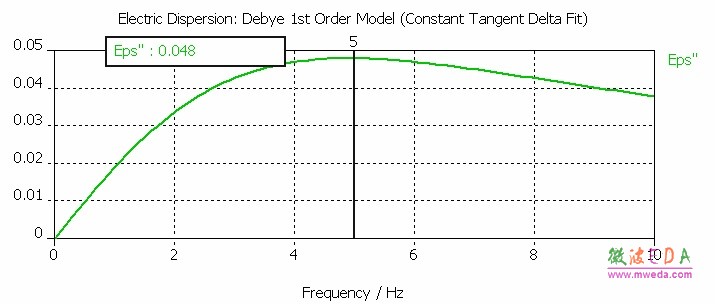

相應的ε’’/ε0如下圖所示:
3) 已知相應頻點對應的損耗角正切

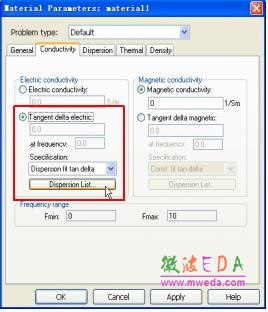

在Conductivity 選項卡中激活Tangent delta electric,選擇Specification Dispersion fit tan delta,點擊Dispersion List 按鈕

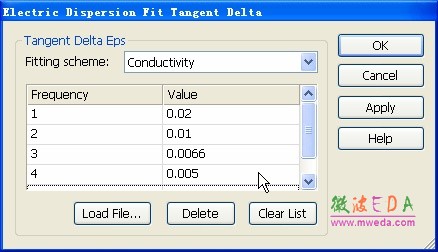

在彈出的相應對話框,輸入頻點及該頻點上的損耗角正切值。這里輸入的值符合f(x)=0.02/x 的分布,與電導率恒定比較符合,因此選擇擬和方案為 Conductivity

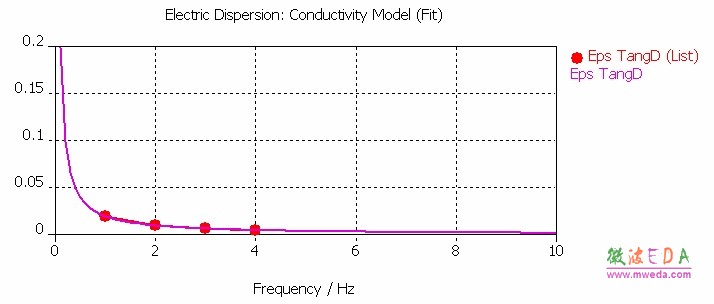

與擬和曲線對應的正切角如下圖所示:

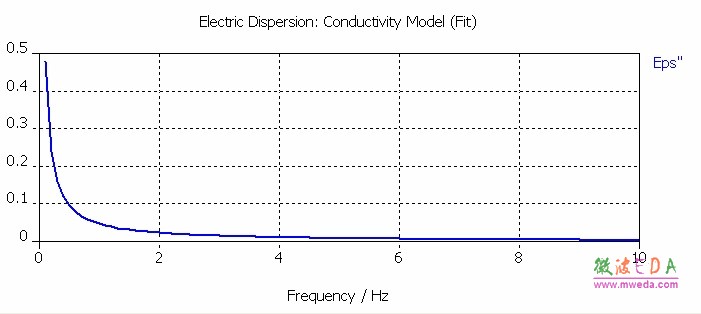

與擬和曲線對應的ε’’/ε0如下圖所示:
-
