CST微波工作室創建拋物面模型操作

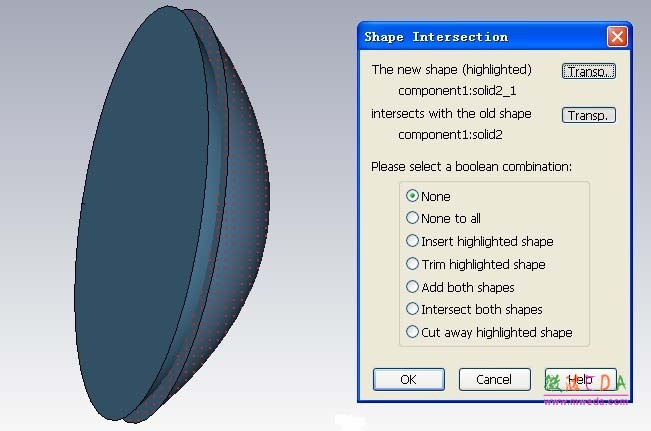

    8) 把圖10 的solid1 在Transform 中進行復制平移，向-Y 方向移動1個單位。設置如圖11。點擊確認后， 即可生成一個新物體：solid2，他們不進行任何布爾運算，都單獨存在，如圖12。



   9) 選擇新物體的平面，用Extrude 命令向外拉伸1 個（大小同剛才物體平移的數字）單位，生成solid3。把solid3和solid2 加在一起，生成新物體，圖13 ；新物體 把原來的solid1 包含在里面，他們是部分重疊的。

圖 13 新物體

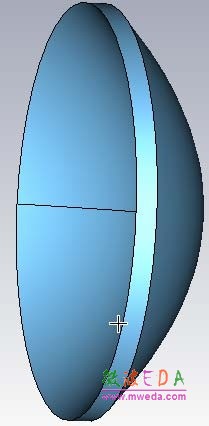

10) 拋物面的生成把新物體2 減去物體1，得到的物體即是我們所需要的拋物面結構，如圖 14 。在圖15 中看到的是拋物面的切面結構。

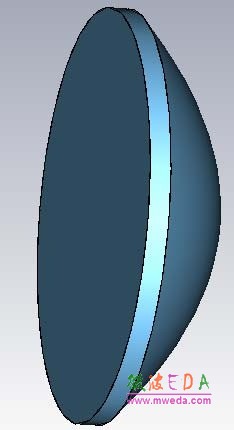

圖 14 所需拋物面

圖 15 拋物面切面圖

    11) 說明

    拋物面的生成有許多方法，這只是其中的一個；特別是在生成旋轉體后（第7 —10中），有許多方法可以達 到。
