CST用IDEMWORK提取寬帶宏模型（下）
本期介紹如何用CST的IDEMWORK提取寬帶宏模型（Broadband Macromodeling）。我們分為上下兩個部分介紹，第一部分是宏模型及軟件介紹，第二部分介紹實際案例。接下來我們接著上一期繼續介紹IDEM。
首先我們來看一下IdEM的放在流程，如下圖：
step1 啟動軟件，導入文件

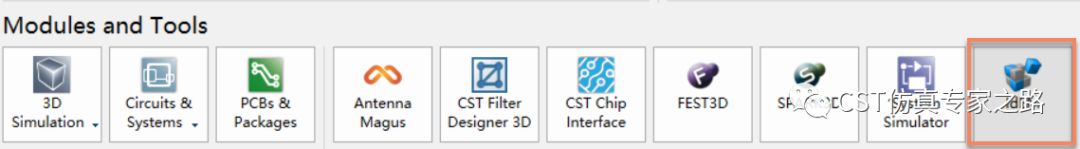

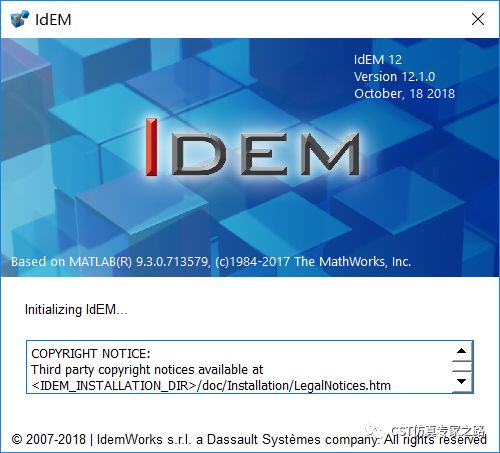

在CST套裝中的工具欄直接打開Idem如下圖，啟動IdEM 12軟件：

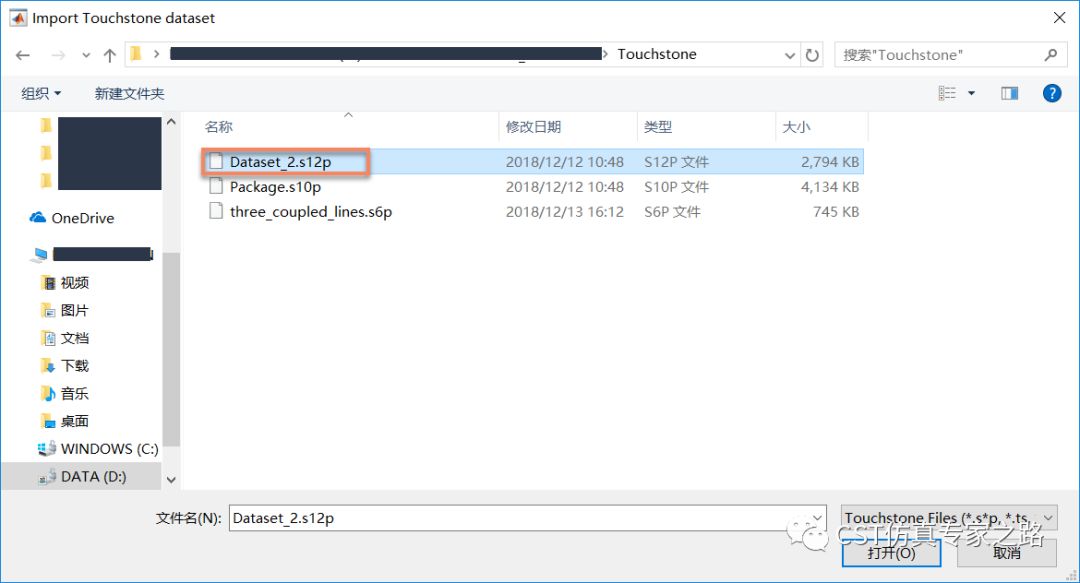

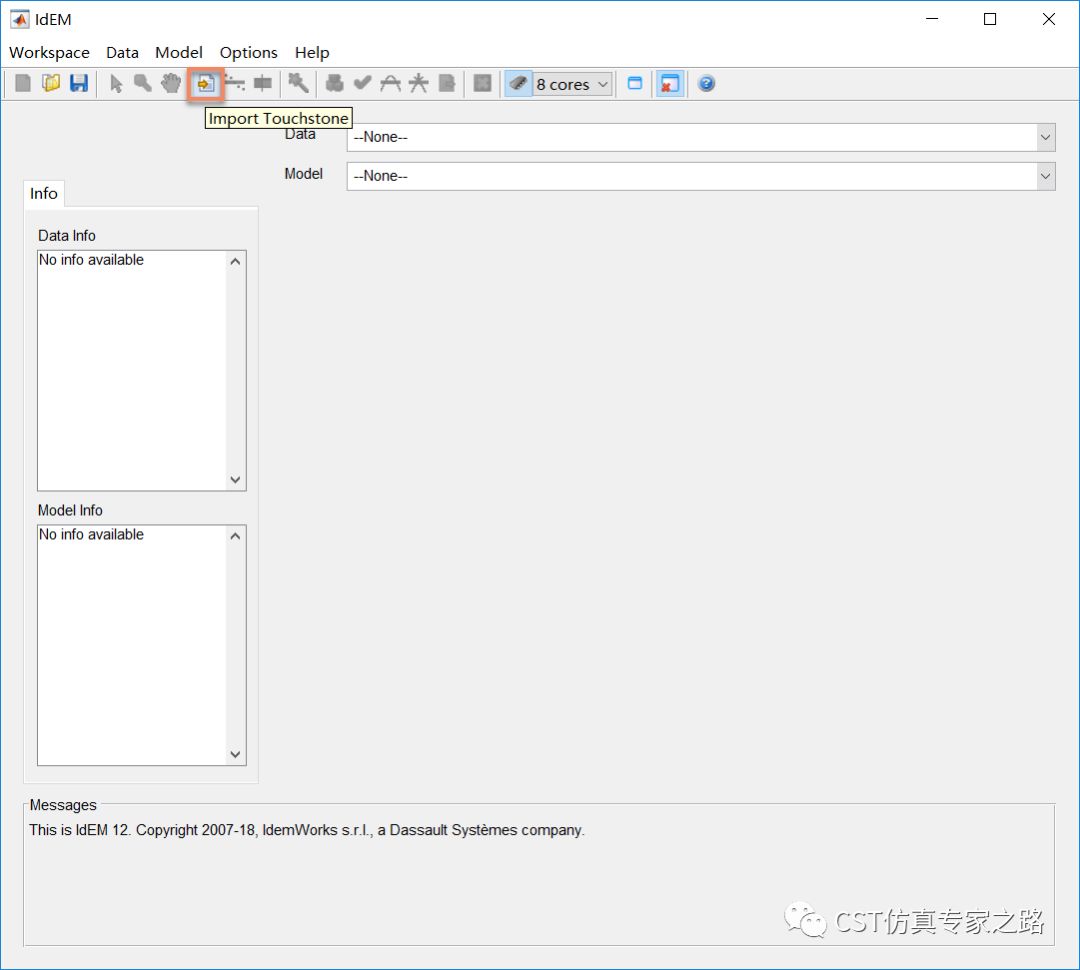

導入反正或者測試得到的Touchstone文件，這里導入一個s12p的文件，如下圖所示：
Step2 Check無源性和因果性

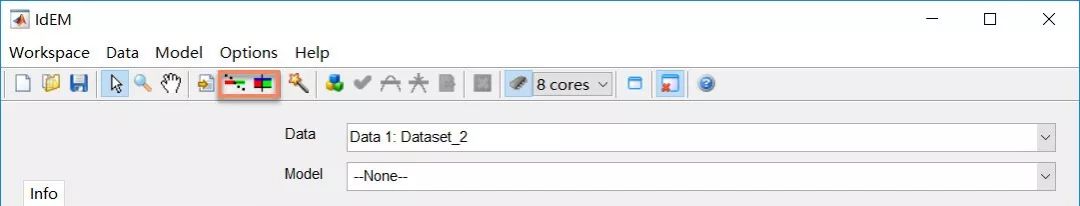

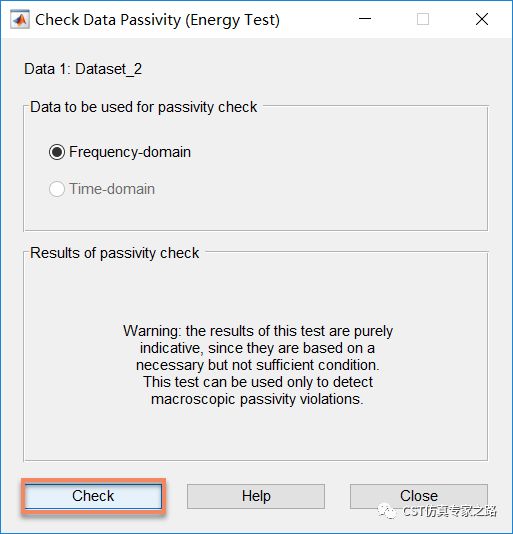

導入后如下圖所示，我們依次點無源性和因果性檢測，如下圖所示：

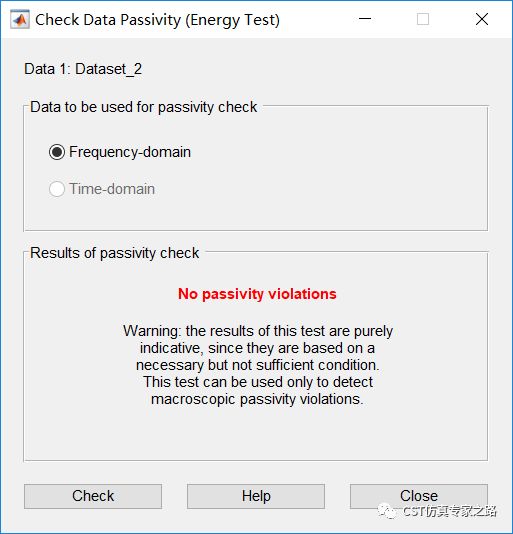

點擊Check后，結果如下圖：

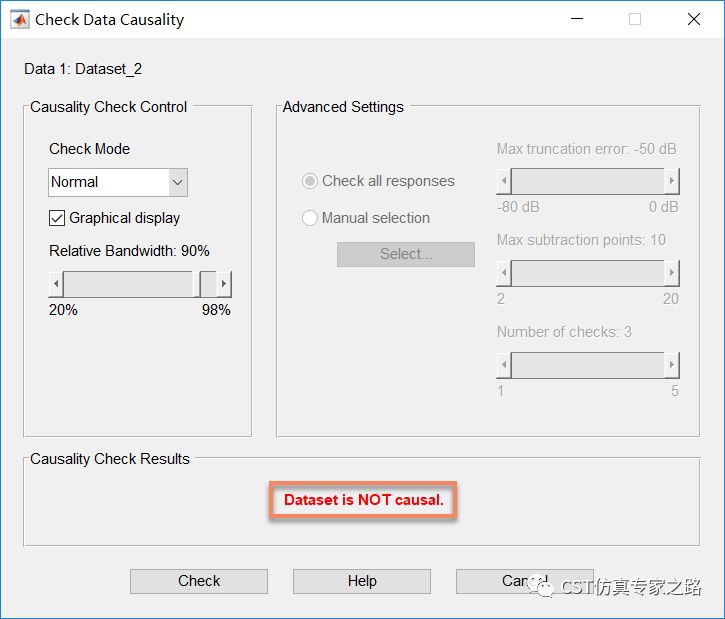

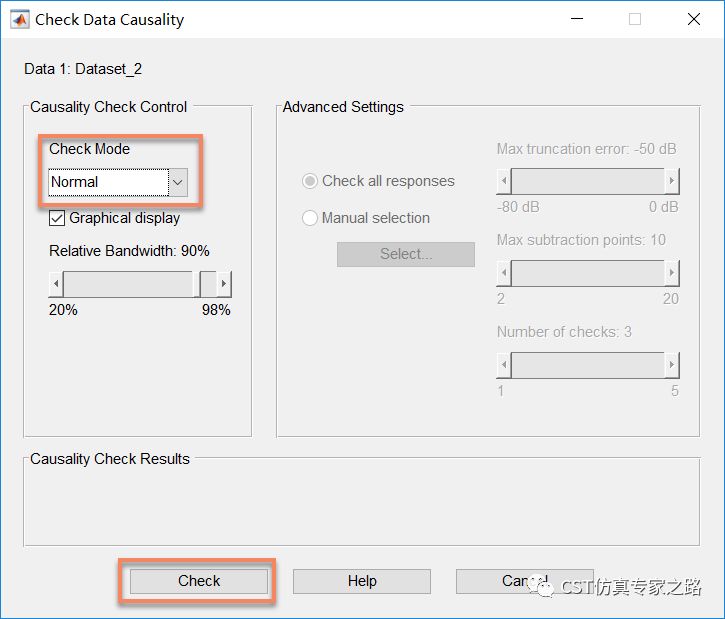

我們看到這個無源性檢測結果是可以的，所以的S參數值都小于1。我們再進行因果性檢測，如下圖所示：

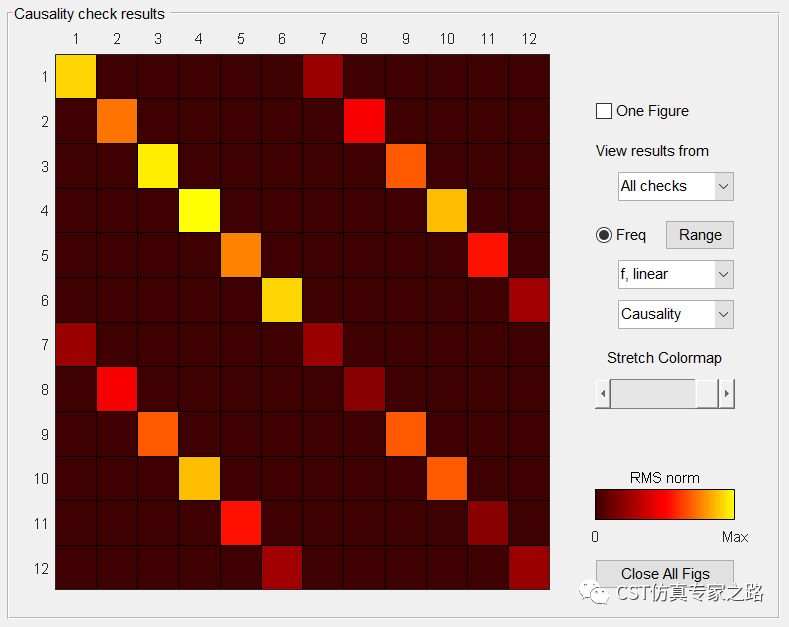

檢查結果顯示，結果是非因果的，我們點開Causality Check results里黃色的方塊，如下圖所示：

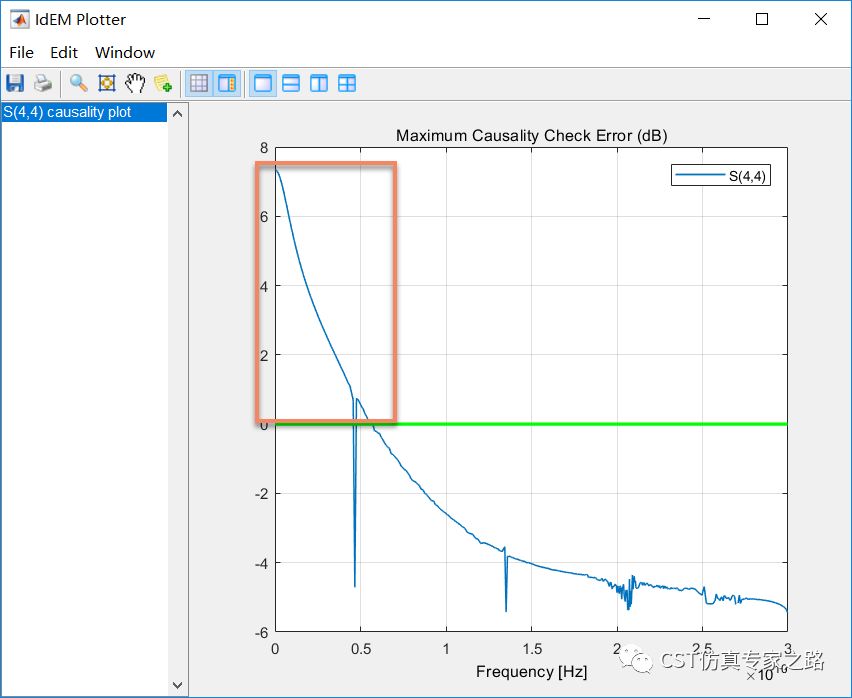

打開其中S4,4這個單元，我們發現，這是個非因果的單元。如下圖所示：

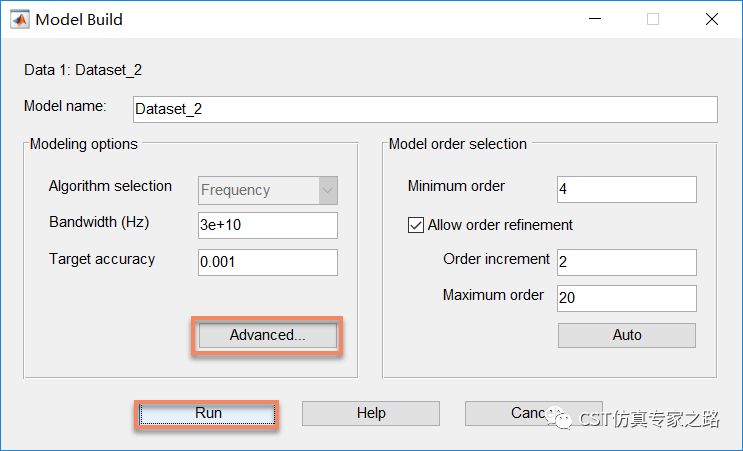

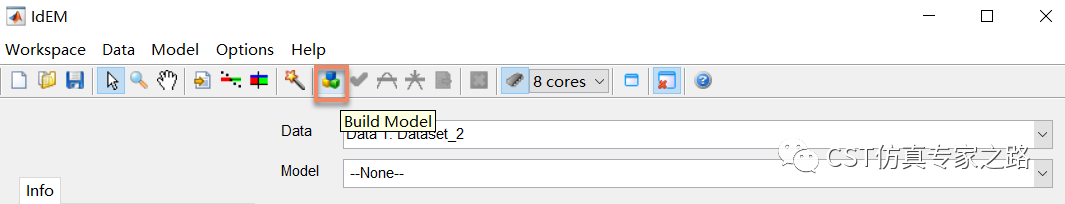

我們點擊Build Model按鈕產生模型，如下圖所示：

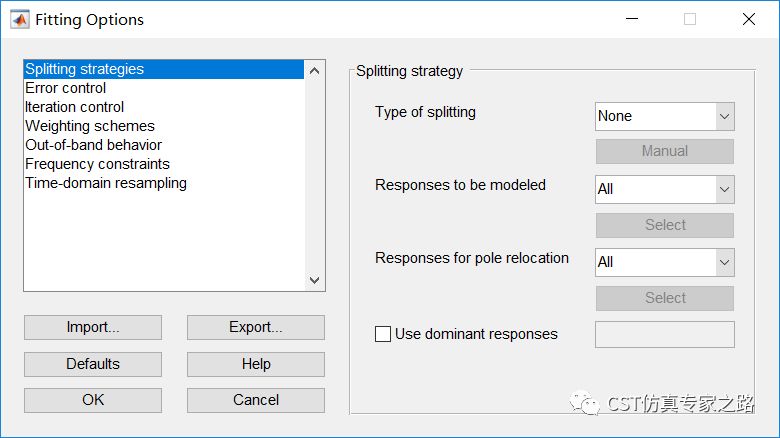

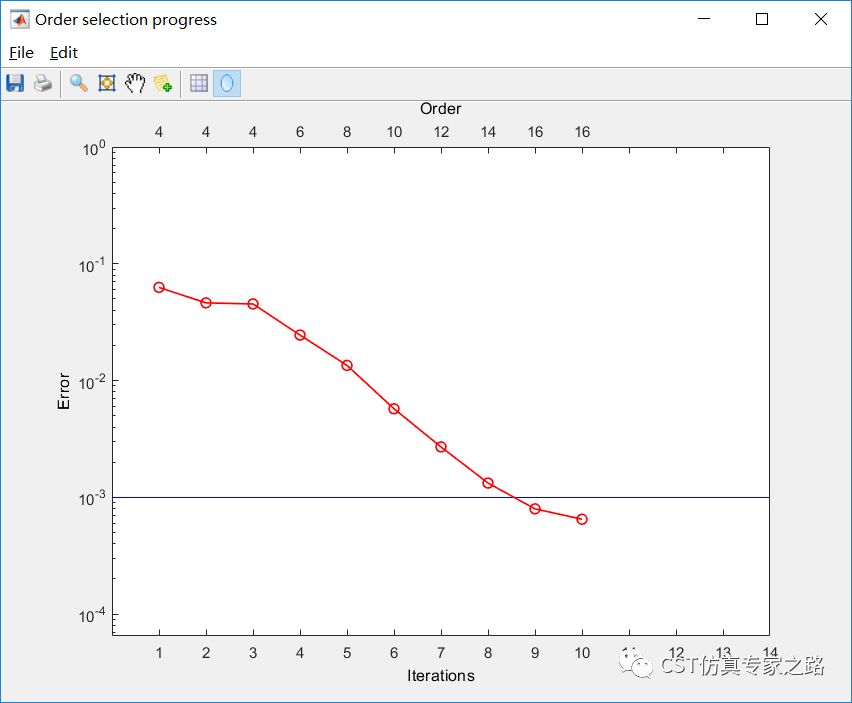

這里我們采用默認的設置，如果點開Advanced按鈕，有大量的高級設置開放給用戶進行調整，這也是IdEM的有點之一。點擊Run后，軟件自動用高階的Spice模型去逼近原來的數據文件，如下圖所示：

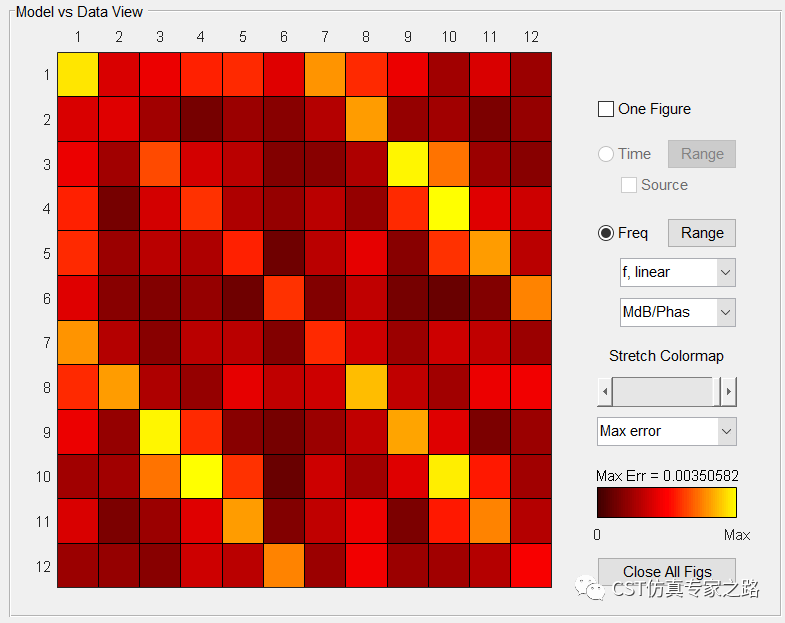

經過若干次迭代，生成的模型達到了用戶預設的精度要求，如下圖可見Model和Data精度差異如下圖顏色表示，即使在顏色最亮的地方精度差異也僅僅差0.0035，滿足精度要求。

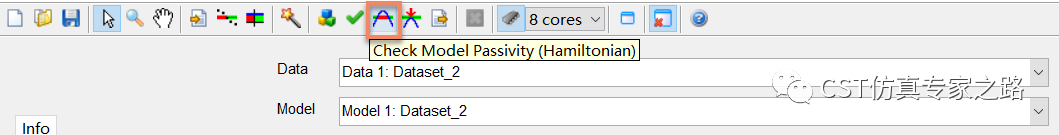

用戶可以點開響應的單元查看兩者的差異。點擊下圖按鈕，再進行一次模型創建后的無源性檢測。

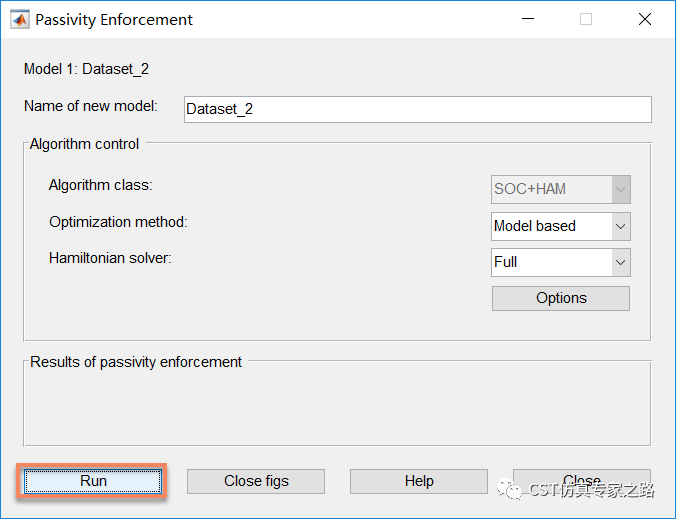

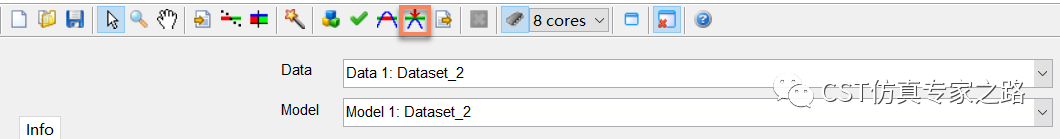

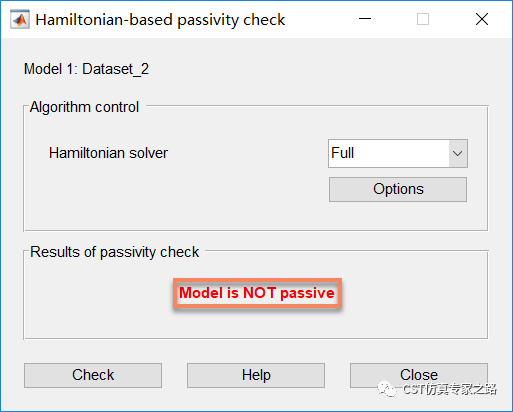

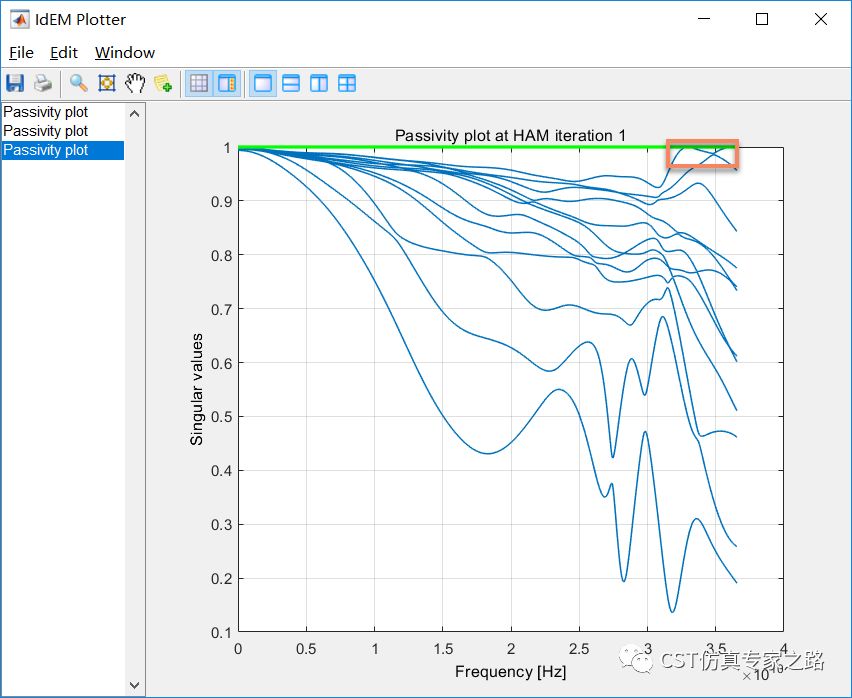

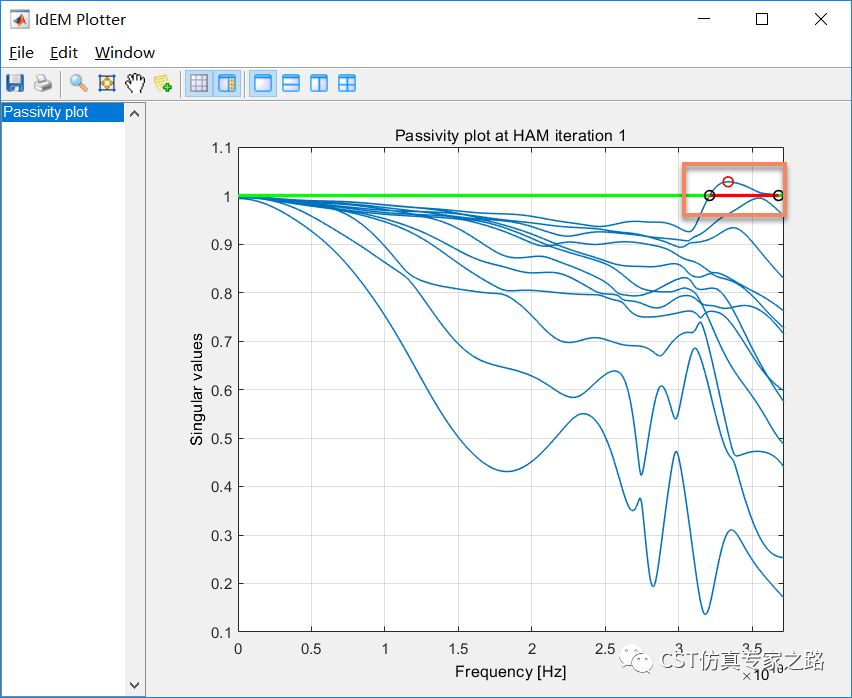

這次檢測發現很不幸，有部分的模型不符合無源性，我們需要進行無源性加強，點擊按鈕如下圖所示：

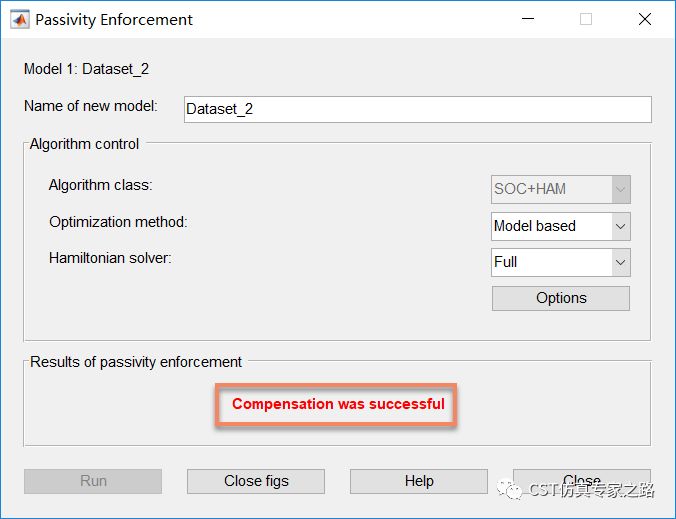

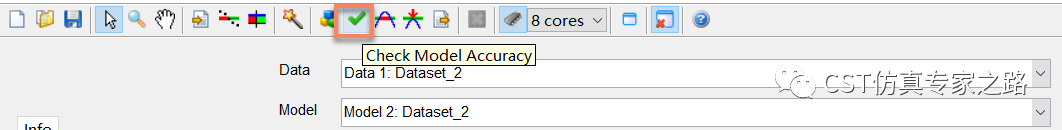

我們看到成功補償后，大于1的部分被成功壓制下來，我們再進行一次精度檢測，點擊如下圖標：
我們發現精度仍然達到預期要求，那么到此模型創建就完成了，由于算法原理，IdEM生成的spice模型一定是符合因果性的。
step3 導出模型

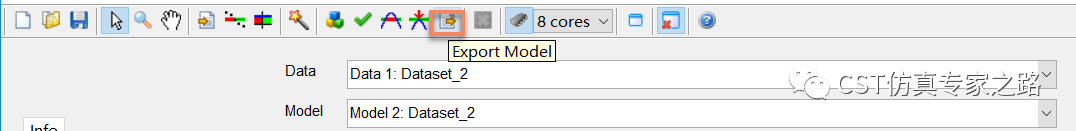

點擊以下圖標導出模型，如下圖所示：

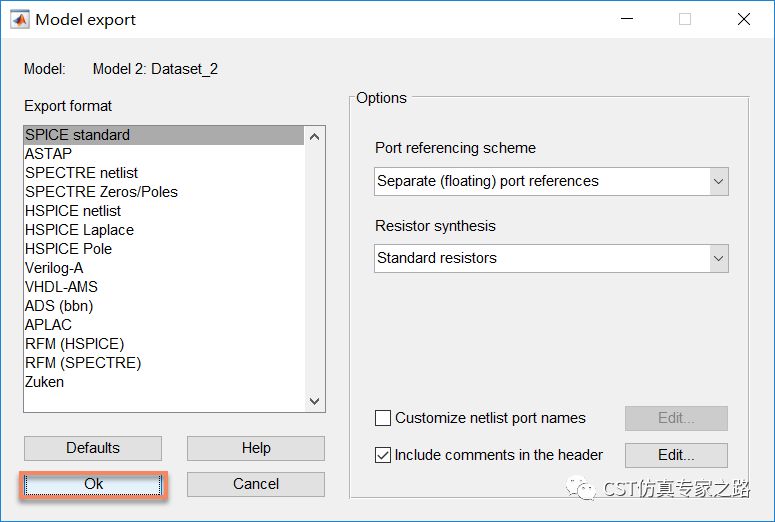

選擇要導出的模型格式和形式點擊
保存相應的spice文件即可。到這里這樣一個完整的touchstone文件轉換到spice宏模型的工作流程就完成了。
總結
IdEM可以并行快速的處理宏模型轉換工作，保證模型的因果性，無源性，并且有很高的精度。有非常多開發的設置能讓用戶更自由的去創建宏模型，甚至能將一些錯誤的非因果或者有源模型修復過來，當然如果導入數據太差的話，無論什么軟件都辦不到。
總而言之，IdEM可能是行業內最佳的宏模型轉換工具，為了不違法廣告法才加上了可能二字。

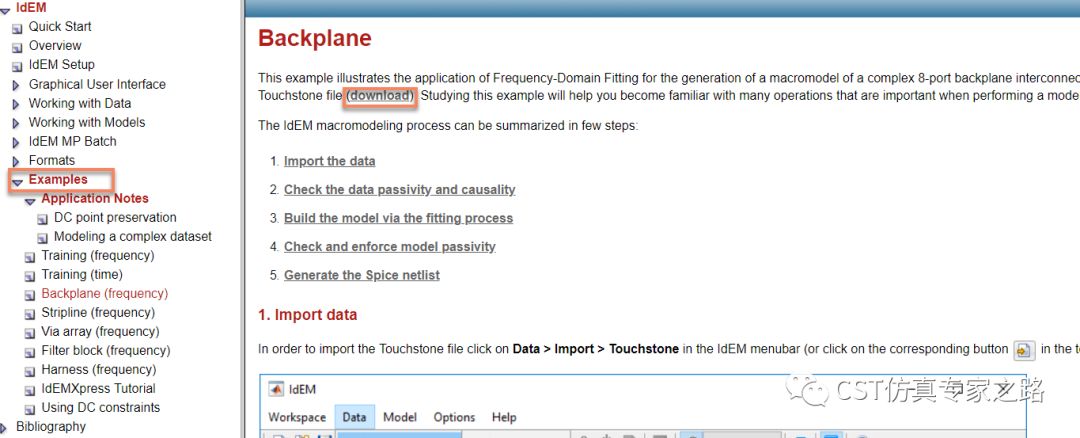

更多例子和例子用的touchstone文件可在help文檔里找到。
