CST中，如何用遠場探針驗證RCS探針結果

在 金屬球的單站RCS 一文中寫過金屬球單站RCS，對比了T和I，用的只是RCS探針。

那么遠場探針E-field (farfield) 可以得到一樣的RCS結果嗎？當然，還能用來驗證結果。

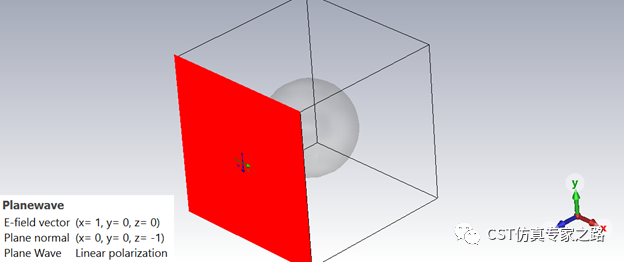

半徑10mm PEC球，平面波從Z+方向入射：

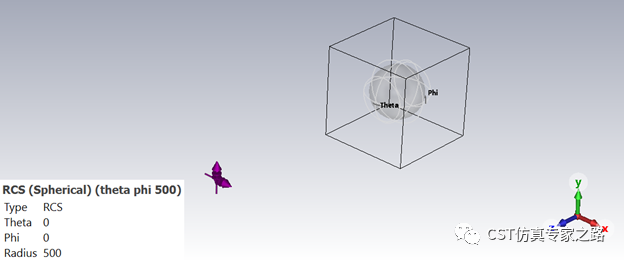

在與平面波相同的方向上，定義0.5m處兩個探針，電場遠場和RCS：

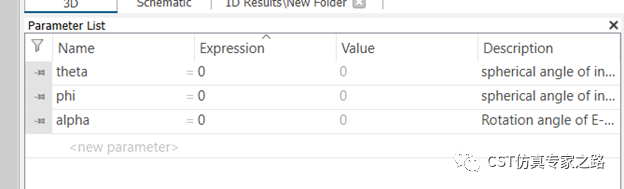

這里平面波、探針位置、探針名字，都是用的theta和phi參數控制，可以用來掃入射角。

掃入射角的單站RCS我們以后再說，本文就固定Z+方向演示兩個探針結果而已。

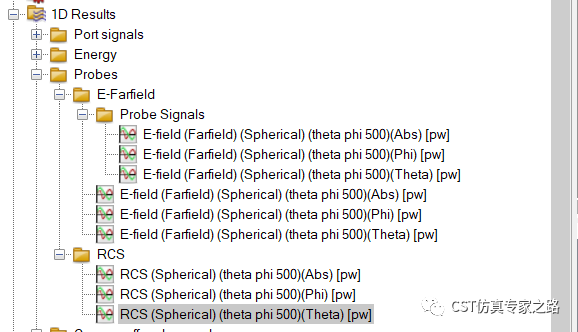

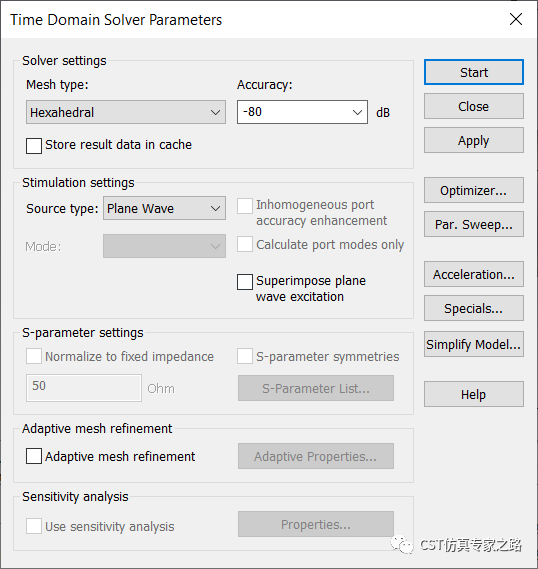

運行T求解器，得到電場遠場的時域頻域結果，以及RCS：

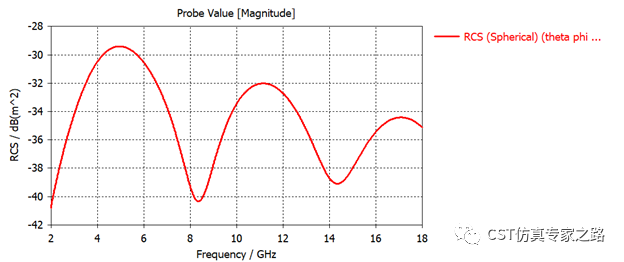

我們看Theta的RCS探針結果（dB）：

下面我們用電場遠場的頻域結果，后處理得到RCS，然后再和探針對比。

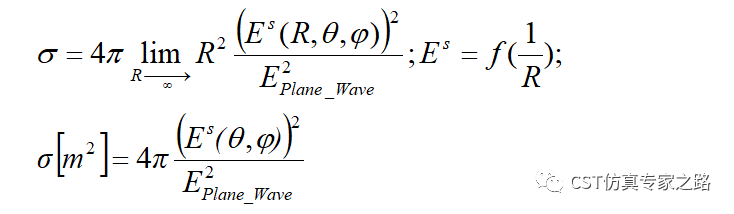

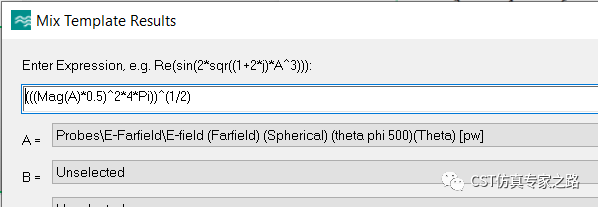

后處理添加公式：

要說明的是，這里電場探針的頻域結果已經歸一化，所以可以作為散射場與入射場的比直接用。關于探針結果歸一化問題，之前寫過，就不細說了。

FAQ037：如何驗證“平面波+探針”的頻域結果

其中0.5是因?yàn)樘结樉嚯x0.5m，得到的是1m的參考電場強度。

最后開根號是因?yàn)槲覀円獙?duì)比的RCS探針結果是dB(m^2)，RCS結果dB視圖是10log10(sigma)，是對的。而電場這邊公式算出來的RCS是（m^2），作為一般的結果，如果使用dB視圖的話，用的都是正常的20log10(x)；就算多了，所以這里我們手動先開根號。

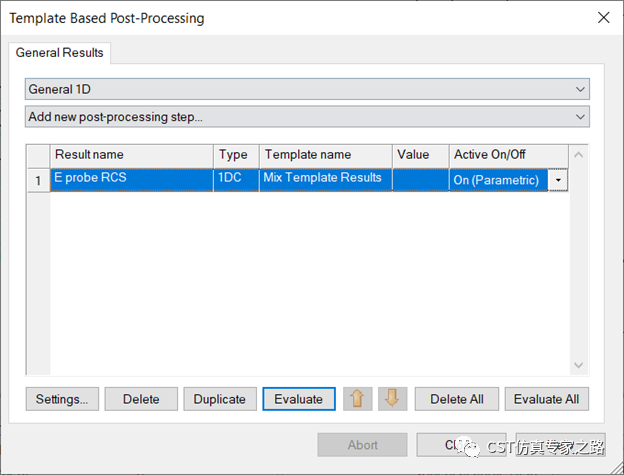

Evaluate后處理，得到結果和RCS的結果放在一起，還是只看dB：

小結：

1.   RCS探針就是用來算RCS的，方便很多。

2.   不嫌麻煩可以手動用散射電場計算RCS。

3.   dB計算是20log還是10log要分清楚。
