如何使用寬帶遠場源 - 多極子階數過高

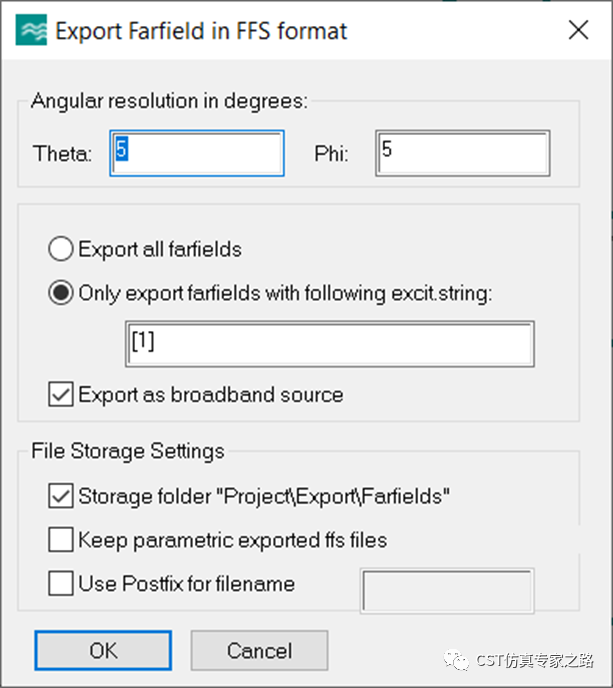

當我們定義寬帶遠場監視器獲得遠場并導出，或多個離散監視器并導出遠場源時選擇寬帶，我們都能夠獲得寬帶(broadband)遠場源。

有時計算寬帶遠場時，可能會遇到多極階數大于99 的警告消息，然后CST 終止寬帶遠場計算，如下圖所示：

這是因?yàn)閷拵нh(yuǎn)場監視器是基于遠場在球面波方面的擴展。精度水平以及最大頻率和結構尺寸決定了表示遠場所需的模式數量。為了克服這個問題，可以考慮以下方法：

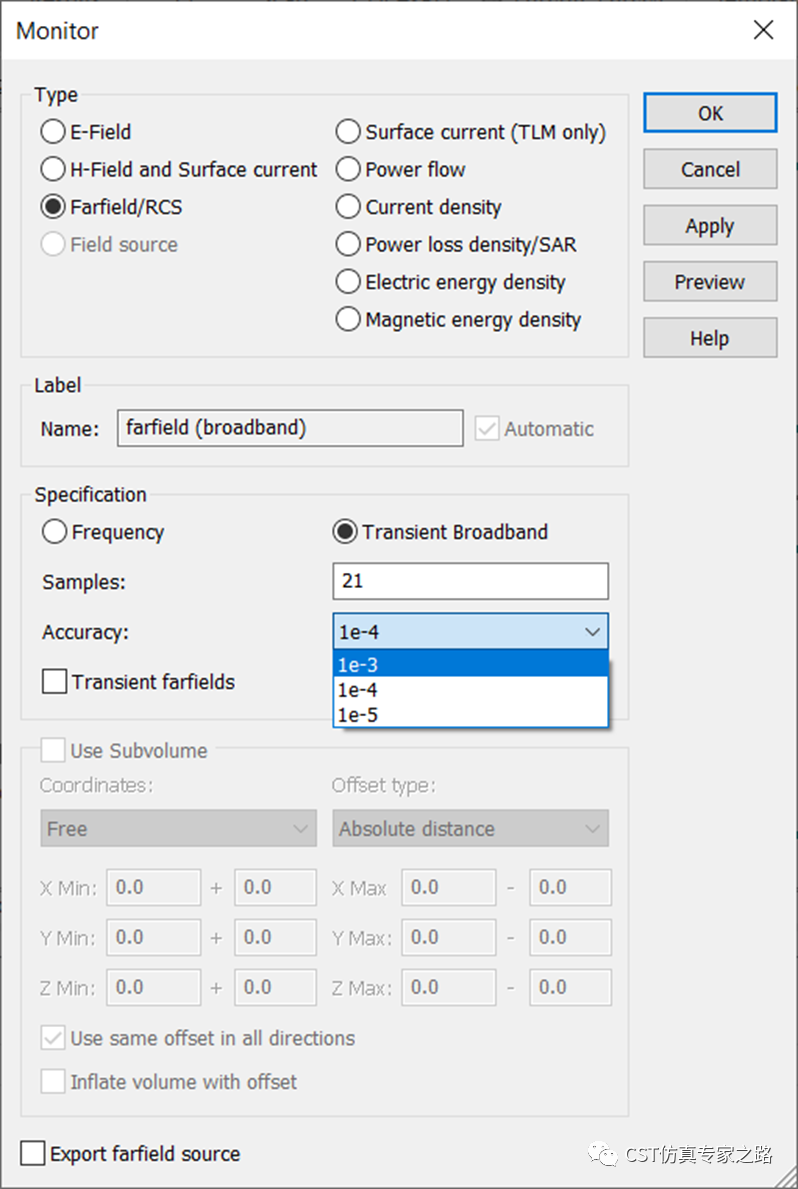

1.     在寬帶遠場監視器下選擇較低的精度等級。相比“1e-4”或“1e-5”，使用“1e-3”將減少插值所需的模式數量。

2.     降低項目計算的最大頻率。這將減小結構的電氣尺寸，從而減少插值所需的模式數量。

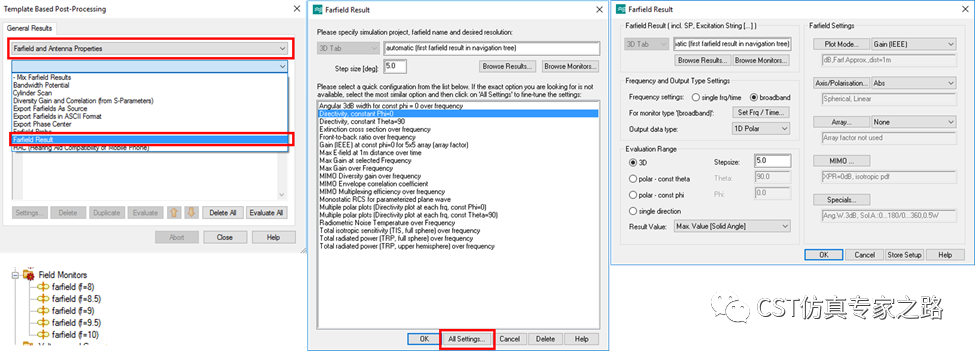

3.     不用寬帶遠場，而是定義許多離散的遠場監視器，并使用結果模板從每個監視器一次收集數據?？梢砸淮问占?，在遠場后處理中，“頻率和輸出類型設置”下選擇“寬帶”，并根據需要指定其他參數。

小結：

1.     寬帶遠場源可用寬帶遠場監視器獲得，或多頻點遠場監視器獲得。

2.     在使用寬帶遠場源時，和離散遠場源一樣，需要關注多極子階數。

3.     寬帶遠場源多極子階數容易過高，可嘗試上述方法。

4.     原FAQ：QA00000064953
