如何通過CST中濾波器的3D模型進入到FD3D界面？

作者 | 魏云飛

如果我們有一個濾波器的CST的3D模型，那么在CST里面進行優化之后，需要和這款濾波器綜合得到的耦合矩陣進行相比較，我們怎么才能從CST的3D界面進入到FD3D的界面？

這里以CST中自帶的例子Bandpass Filter Quadruplet為例來說明。由于CST和FD3D之間的是基于優化才會緊密聯系在一起，因此我們從CST進入FD3D也是通過Assembly界面下建立的Optimization或者通過3D simulation下面的Optimizer進入FD3D，如下圖。

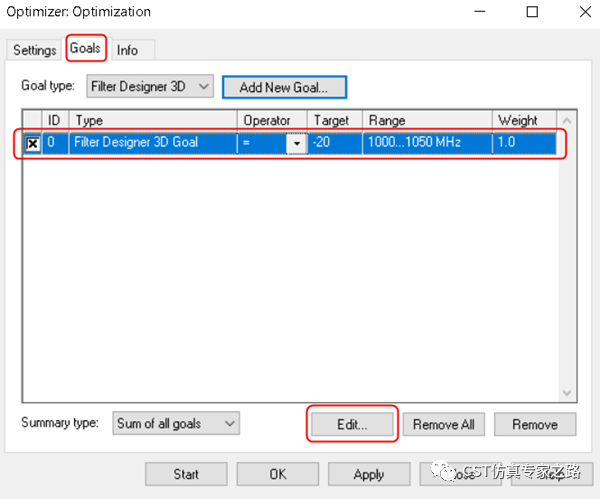

打開“optimizer”，界面如下，點擊“Goals”，ID號為0的Filter Designer 3D Goal，則會看到下面“Edit”按鈕會變亮，這時點擊“Edit”按鈕，則會自動打開FD3D的界面。

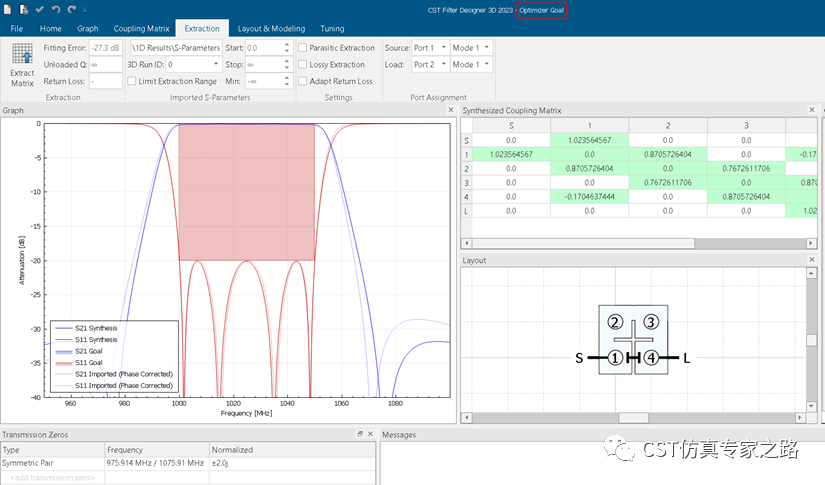

同時在打開的FD3D界面的工程標題帶有“Optimal Goal”字樣，說明這樣的FD3D工程是作為優化用的。
