雙向混合求解任務中傾斜天線的傾斜場源（CST2022新功能）

當我們?cè)谑褂秒p向混合求解功能（Bi-directional Hybrid Solver Task）時，軟件會引導用戶定義platform和source，從而自動生成場監視器及場源。不知你是否留意到，場源區域的生成會根據源天線的位置發生變化。如下例中同樣的天線，以不同的角度放置，左側天線1平面垂直于z軸，右側天線2平面與坐標軸形成50°夾角。（混合求解任務的設置方法不再贅述，有需要的話可以參照CST 2022 混合求解任務的場路聯合仿真（上））

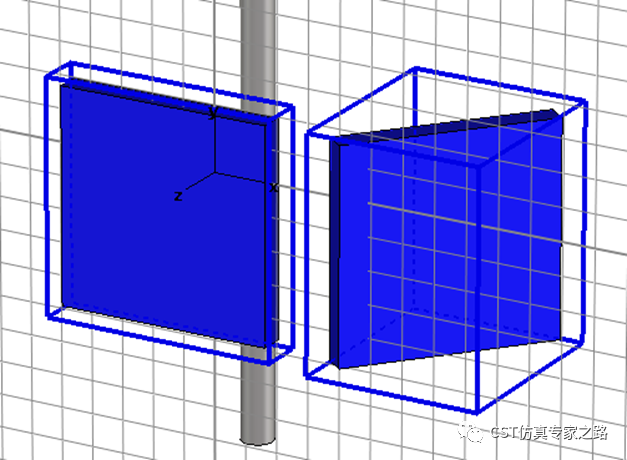

在過去的軟件版本中，對于場源的計算要求計算域與坐標軸對齊，如下圖中在platform工程中，藍色實體表示單獨計算兩個天線所得場源結果，藍色線所框區域?yàn)閜latform所生成的新的場源監視器，可以看到對于天線2所需要計算的區域比天線1大出不少，這導致更長的仿真時間，內存消耗也更大。

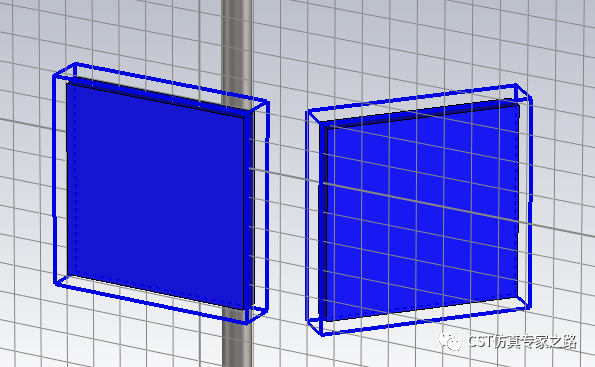

CST 2022的新功能支持傾斜位置的場源，通過同樣的操作在CST 2022中所得模型如下圖。可以發現在platform工程中，天線2所對應的場源監視器不再需要與坐標軸對齊，區域大小與天線1相同，相比之前的版本，新功能對雙向混合求解的計算效率的提高不言而喻。

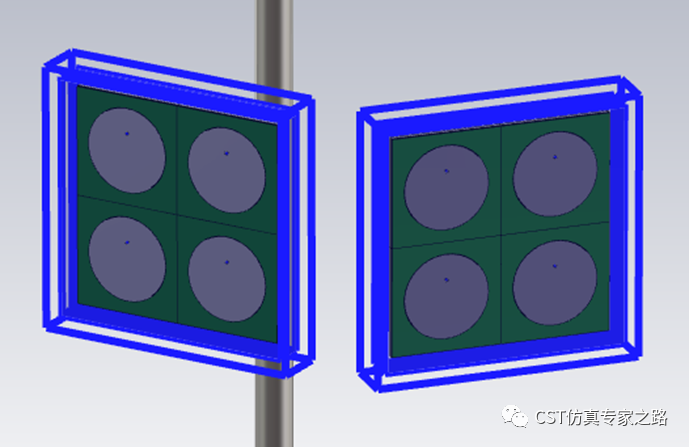

另外，場源計算區域在Asembly都是可視的。

目前該功能支持T（源）和I或F（平臺）求解器的混合。

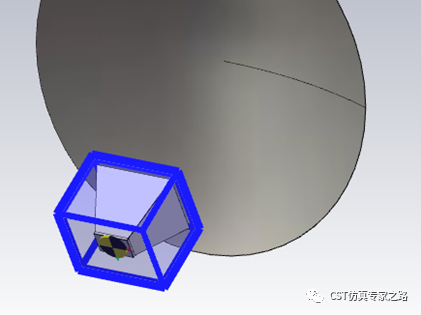

對該功能感興趣的用戶不妨自己試一下，想偷懶的話可以直接打開CST 2022 Component Library中的Reflector Antenna Hybrid Solver這個例子，可以注意到其中喇叭天線為45°傾斜角度，觀察一下它的場源區域。

總結：傾斜場源功能減小了在platform計算場源的區域大小，提高了雙向混合求解的計算效率。
