CST2023版新功能10-八叉樹網格局部加密方法

編者：CST 2023版本新功能介紹來到第十期，期間得到了許多讀者的關注和反饋。所有新功能細節不能一一枚舉，該系列文章暫告一段落。

作者 | Ma Bin

眾所周知，CST獨有的PBA和TST技術，使得時域求解器的六面體網格不僅能夠以最小的代價精確剖分模型，并且魯棒性非常高，所以一直受到廣大使用者的好評。但是，對于一些需要局部加密的模型，其加密的網格會一直延伸至邊界盒子，這會使得在遠離模型的區域產生一些“不必要的網格加密”，這對于較大的仿真模型而言尤其明顯。而且，對于大型仿真工程，盡管將六面體網格設置的足夠稀疏，但是在模型與邊界盒子之間仍然存在很多網格，導致總網格數量較大。

八叉樹（Octree）網格可以很好的解決上述問題，它在模型區域及周邊可以保持精確的網格剖分，并且在遠離模型的區域會適當進行網格合并，這樣可以在保證求解精度的同時顯著的降低總網格數量，特別適用于一些電大模型的六面體網格剖分。

在之前的版本中，這些網格合并無法進行局部控制，在CST2023版本中，我們已經添加了八叉樹網格局部控制的方法，即可以在選定區域中控制網格的合并?？梢院?jiǎn)單的將這個功能理解為八叉樹網格加密方法。

那么，我們來看一下，如何在八叉樹網格中進行局部網格加密。

與常規的局部網格加密方法類似，需要在選定區域內創建一個真空盒子（下圖步驟①），然后對真空盒子進行網格局部設置（下圖步驟②）。

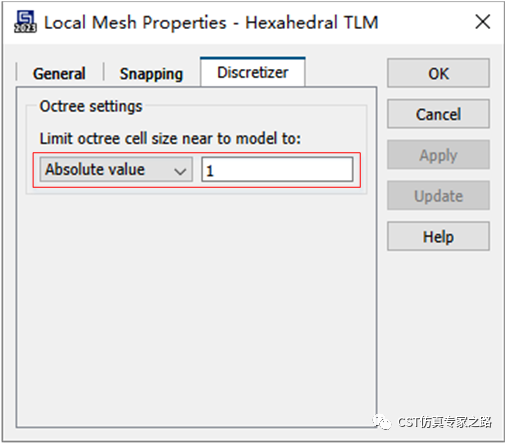

在Local Mesh Properties對話框的Discretizer選項卡下，將紅框中的選項選為Absolute value，并且輸入門限值，以此限定模型附近的八叉樹網格尺寸。

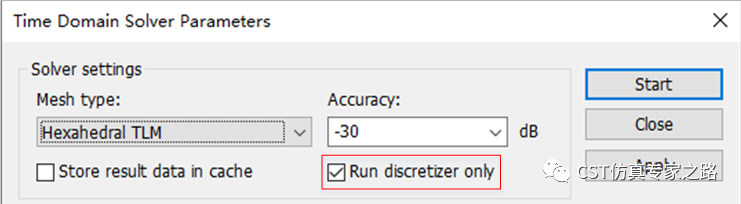

然后打開時域求解器，將Mesh type切換為Hexahedral TLM，并且勾選Run discretizer only，最后點擊Start進行模型離散化求解。

將門限值分別設置為1和3，并且和不做限制的網格結果進行對比，最終對比結果如下圖所示。從X軸方向和Z軸方向，我們都可以清晰的看到，門限值越小，那么加密對象及其周圍的網格尺寸就越小，并且基本不會影響其他區域的網格剖分。

利用此功能可以對八叉樹網格進行局部加密處理。
