CST中如何定義時變材料？

作者 | Danner Dan

時變材料，顧名思義是材料的電導率（Electric conductivity）或者磁導（Magnetic conductivity）會隨時間的變化而變化。在CST中支持定義時變材料，下面將說明如何定義時變材料。

以時變電導率為例，在Modeling選項卡下，點擊New/Edit圖標，在其下拉菜單中選擇New Material，彈出New Material對話框，如下方左圖所示。然后切換到Conductivity選項卡，在El. Conductivity一欄中輸入1，并勾選Advanced選項，再點擊Parameters按鈕，如下方右圖所示：

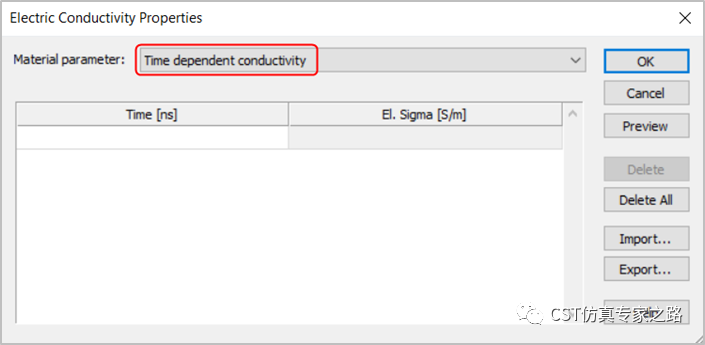

點擊Parameters按鈕后，彈出Electric Conductivity Properties對話框，如下圖所示。

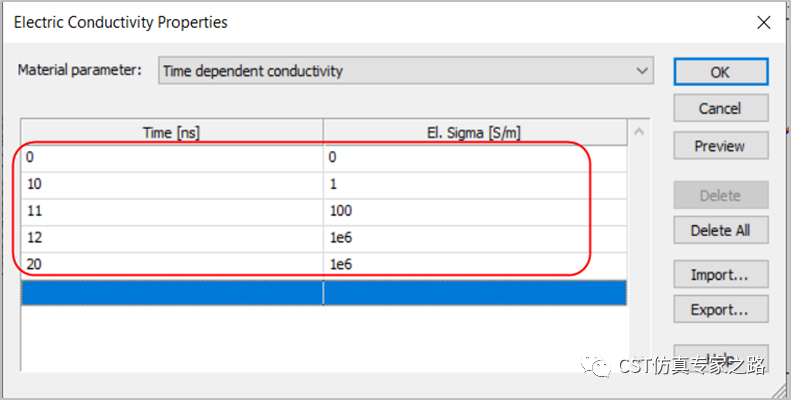

在Electric Conductivity Properties對話框中輸入時間~電導率的對應關系，如下圖所示。

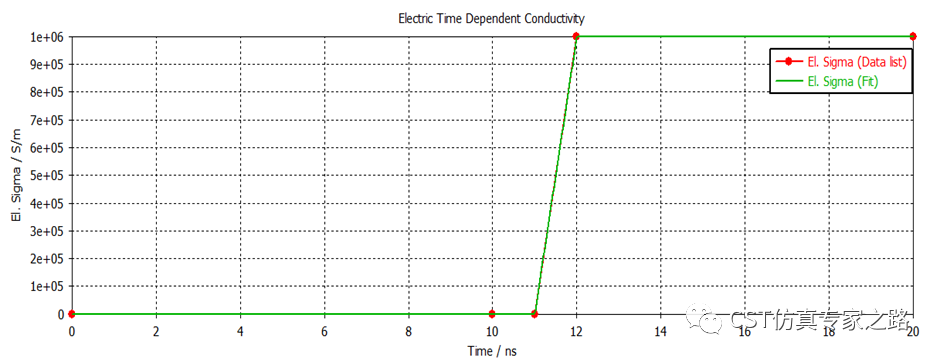

依次點擊Electric Conductivity Properties對話框和New Material對話框中的OK按鈕完成設置并關閉對話框。在導航樹中選擇1D Results > Materials > material1 > Time Dep.來查看時間-電導率曲線。如下圖所示，電導率被繪制為時間的函數。

創建一個簡單模型來展示時變材料的特性，如下圖所示：在兩個電極之間設置了一塊時變材料，可以看到隨著時間的推移，兩個電極之間的電場因?yàn)闀r(shí)變材料的存在有了很大的改變。

時變磁導材料的設置方法與時變電導率材料的設置方法相同。磁導（Magnetic conductivity）是衡量物體導磁能力的物理量，是磁路的固有特性。磁導的大小不僅與材料的磁導率有關，還與材料的導磁面積和導磁長度有關。

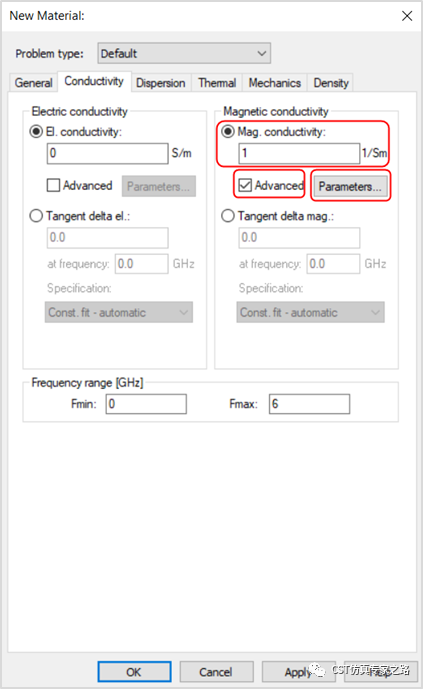

如下圖所示，在New Material對話框中Conductivity選項卡下，在Mag. Conductivity一欄中輸入1，并勾選Advanced選項，再點擊Parameters按鈕。

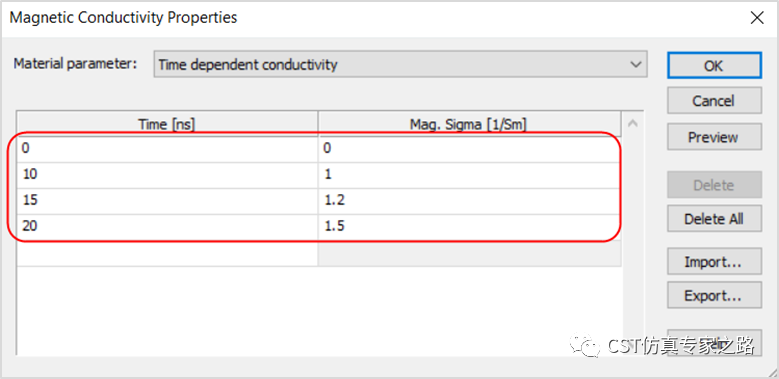

在彈出的Magnetic Conductivity Properties對話框中輸入時間-~磁導的對應關系即可，如下圖所示。
