CST基礎042-電流/電壓監視器設置

來源：小編更新時間：2024-06-16 閱讀：

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

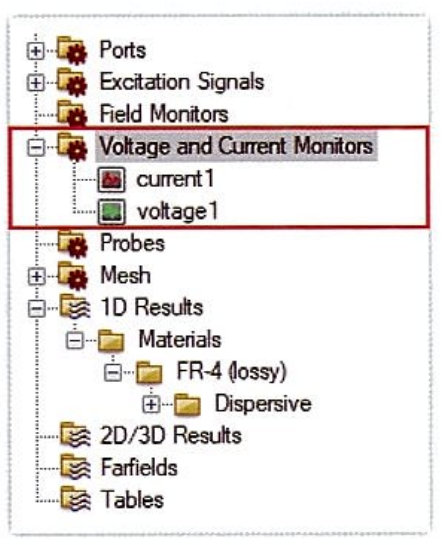

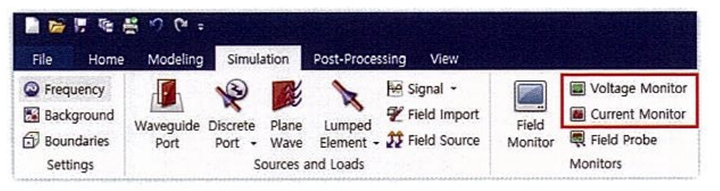

設置了電流/電壓監視器，在仿真分析完成后，在分析結果中可以查看指定位置上的Current、Voltage值。電流/電壓監視器設置操作命令：Simulation > Monitors > Current / Voltage Monitor。

使用Current/Voltage Monitor可以在仿真模型的特定位置提取電流和電壓值。設置Current和Voltage Monitor時，需要在提取的位置上對監視器設置所需的Curve進行建模。(Curve Modeling相關的詳細內容，請見036.使用Curve的功能)

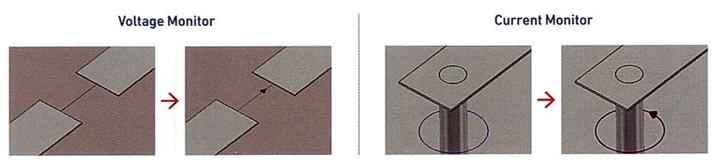

Voltage Monitor時，在需要測量的位置上完成Curve的創建后，雙擊該Curve完成設置。Current Monitor時，在需要測量的位置上要創建一個Loop形態的Curve，這樣才能形成一個電流環。與Voltage Monitor一樣，雙擊該Curve完成設置。需要注意的是，Current Monitor設置的電流環方向要垂直于電流方向。
