CST仿真如何理解AC Signal的幅值和有效功率的對應關系
來源：廣州浦信系統技術有限公司
更新時間：2024-06-23
閱讀：
本期內容將介紹AC Signal的幅值和有效功率的對應關系。
當我們在Schematic中添加AC Conbine任務時，很多人會對AC Signal的幅值和有效功率的對應關系產生疑惑。

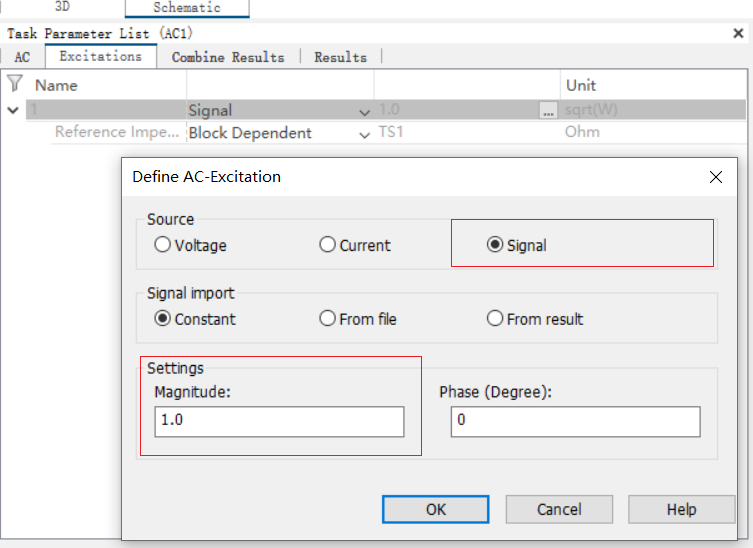

要理解這問題，需要先明確的一個概念是：AC的Signal是根據微波工作室中定義的信號而指定幅度和相位的信號源。該信號的單位是平方根(W)。
AC Signal的幅值和有效功率對應關系為：

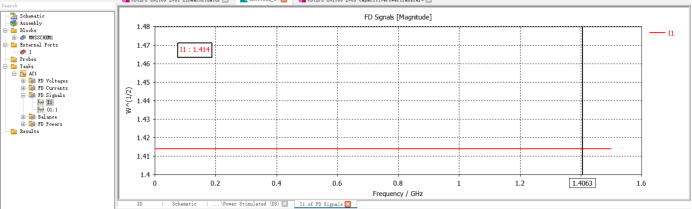

以AC Signal=1.414為例，

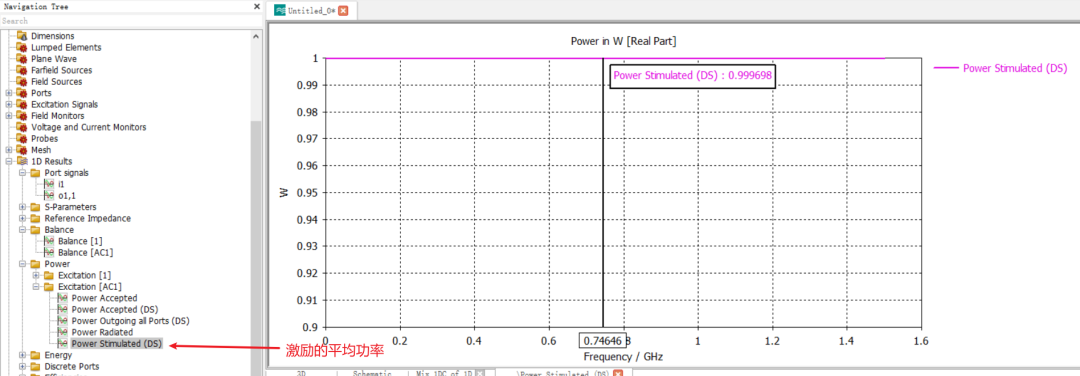

，其中0.999698為有效功率，因此對應的峰值功率為1.414^2=1.999396。AC Signal的幅值可以理解為峰值功率開根號。
補充說明一點：AC Signal激勵的信號是軟件自動后處理獲得的、在寬頻范圍內幅度相等的頻域信號。
