關于波導中電場閉合的問題

問大家一個問題，今天突然發現，有點想不通了。大家都知道電場線不閉合，起于正電荷，止于負電荷。但是在同軸波導和圓波導中，高次模的電場線怎么是閉合的？
看下圖

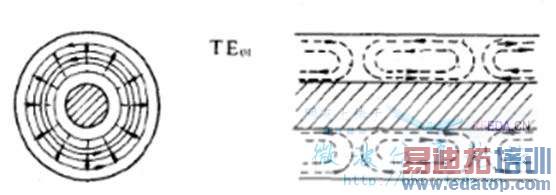

這是同軸線中的TE01模，它的電場線是閉合的。求解。謝謝

這和CST的關系是什么？

這是最基本的概念啊。電場是既有源又有旋的。電荷產生的是有源的電場，散度就是電荷密度；變化磁場產生的是有旋的電場，當然就是首尾封閉的啦。
