CST MWS仿真超材料

我做的結構，不知道怎么看能量損耗啥的，求高手幫助，而且電場分布感覺不對，怎么能把電場變成沿X軸，自己后處理啥的，感覺和一般文獻上的結果差距很大。

模型看過了，能否把文獻上傳。還有金在太赫茲波段是不是要考慮到其它的介質模型，比如Drude模型等？此時金相當于PEC，基本上全反射，透射為0.這樣設置不合理。

怎么在CST中對材料的Drude模型進行設置？謝謝啦

多謝了，這是我自己設計的，沒有文獻。金在THz波段的模型，由于剛接觸這塊，所以不是很了解。你有相關資料嗎？

里面有相關的資料。你可以好好去看下。

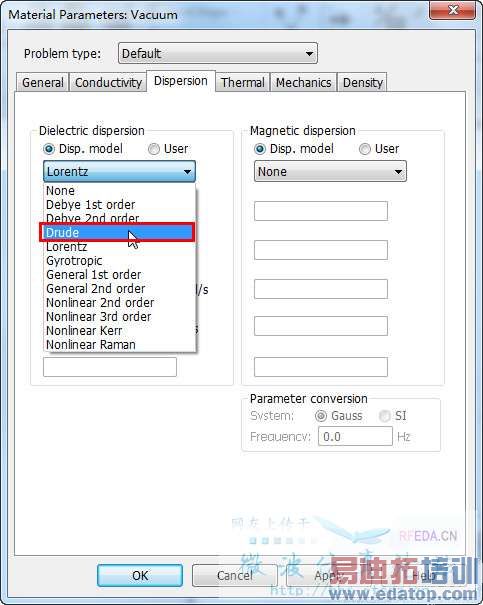

CST 的色散模型在這里設置：

Drude模型一般在仿真左手材料的時候經常用到


色散模型的種類有很多種，在CST的 help中都有講，可以好好看看
常用的有 Drude Debye  Raman Kerr
