CST MWS彎折偶極子RFID標簽天線仿真

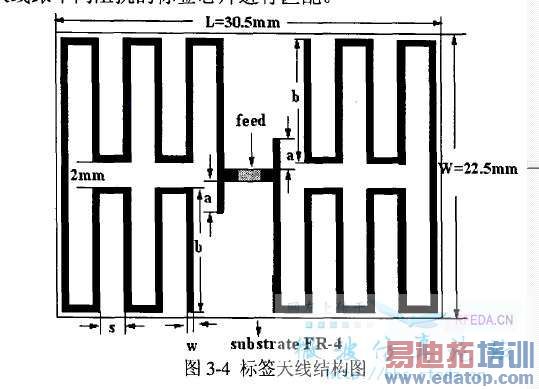

偶極子天線彎折臂間距s=2mm，天線臂線徑寬w=0.5mm，天線臂末端
b=10mm，a=1mm.基板材料選用標簽天線中最常用FR一4介質，厚度 h=1.6mm，其相對介電常數
er=4.4，損耗角正切為tand=0.02，保證了天線的低成本。天線輻射部分的尺寸為22mm
x30mm，為了保證加工時偶極子線徑不被切割到，輻射部分每邊留有o.25mm的加工
余量，也就是說該天線的總尺寸為 22.5mmX30.5mmX1.6mm
(69 K) 88

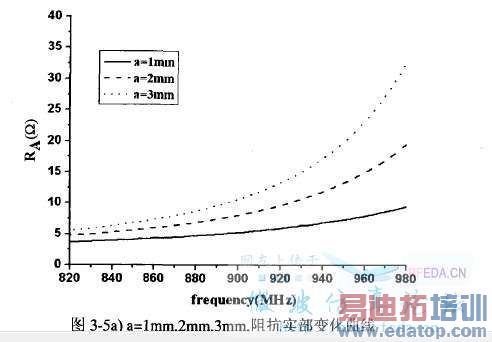

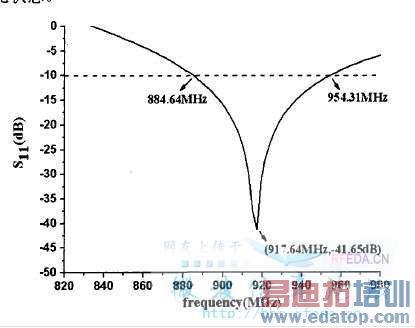

剛接觸不怎么會,建模和饋電不知道對不，，要求頻率范圍820-980mhz ，在915MHz處s11最低達到阻抗匹配，，求指導？/
天線需要匹配915MHz表現阻抗為18-j192、22-j195、17-j145這些范圍的芯片

你用的什么軟件？

是cst 2009

我修改了兩處，網格加密到20/20，頻率范圍調到0-2G。仿真結果如下。

感覺你想看的諧振峰好像稍微有點差，但是1.9G的不錯。

難道是我建模錯了 諧振應該在820到915之間啊

我給你做了自適應分析，還是跟3樓一樣的結果，建議把天線的厚度算上試試，厚度一般是0.035吧

厚度改為0.035也不行 天線和基板用不用合并成一個整體？合起來材料就一樣了

合起來？
啥意思。。。

一個整體是可以有層次的吧。。。

就是把天線和基板布爾相加在一起

版主 請問怎么具體操作建立lumped port端口？
