CST MWS仿真金屬艙的近場屏蔽效能出問題

來源：edatop 更新時間：2024-07-10 閱讀：

CST MWS 仿真金屬艙的近場屏蔽效能時,近場源為置于艙頂?shù)膯螛O子天線，為什么加屏蔽艙之后,相同頻率點對應的電場強度都有較大的升高?

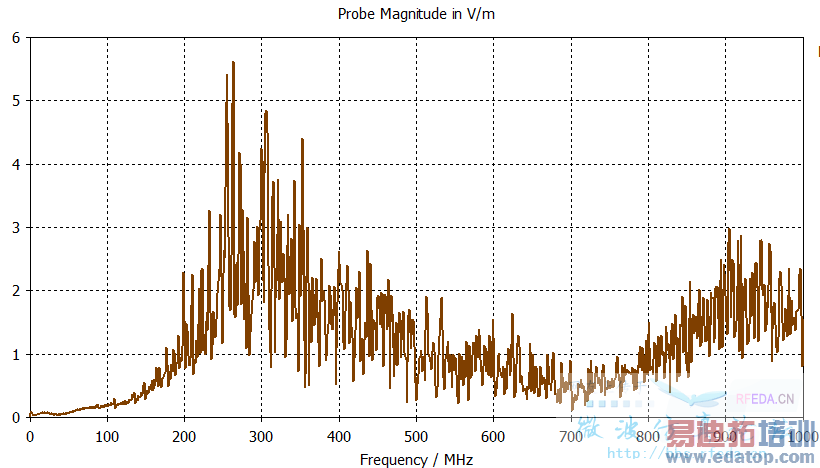

有金屬艙屏蔽時，艙內觀測點頻域的電場分布

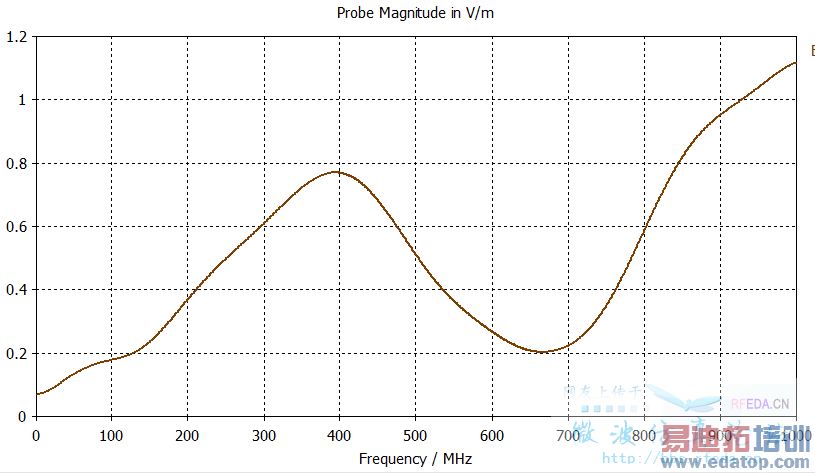

不加金屬艙屏蔽時，艙內同一觀測點頻域的電場分布

不加金屬艙，電場強度更小，這是為什么？是因?yàn)榕擉w的諧振嗎?
另外,求教在cst里給一個同軸線饋電的線天線激勵的大小怎么設置，比如說我需要設定天線的輻射功率為50W，該怎么設定？
程序見附件 (62 K) 1

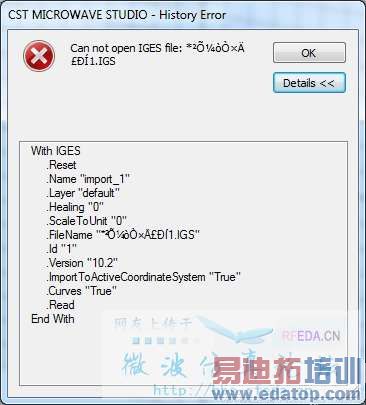

無法打開，愛莫能助。

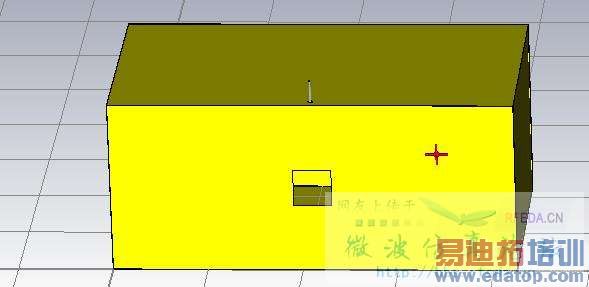

謝謝！我做了一個，采用同軸線饋電的線天線在高斯脈沖激勵下，通過艙側面中心的正方形開孔（400*400mm)耦合進入金屬艙的電場強度的仿真，天線尺寸長250mm，半徑10mm；金屬艙尺寸4246*2284*1855mm
