CST MWS中查看H面的方向圖

對兩個角度的設置不是很理解，應該設成什么樣是H方向的？


貌似應該選phi吧。。。然后讓theta為90°吧。。。

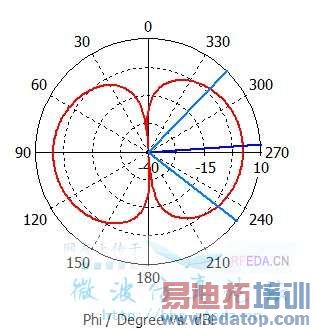

選phi theta=90度 出來的是這樣的，，不是應該是個近似圓形的圖么。。。

關于H面的定義是根據陣元的擺放方式而言的，而不是固定theta 和phi的
從樓主的方向圖可以推測出 樓主仿真的是標準的 dipole天線 其兩個臂應該是平躺在x軸上的
所以其H面應該是 phi=0°  theta=[0,180]
H面的方向圖在極坐標的顯示的確是一個圓

請見我4樓的回復

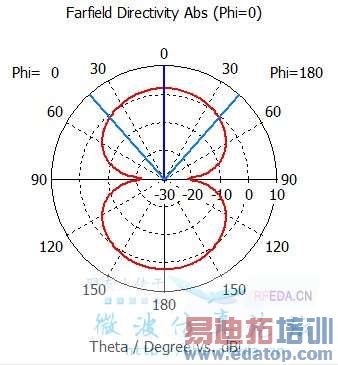

phi=0，theta為變量得到的是這樣的，依然不是圓昂

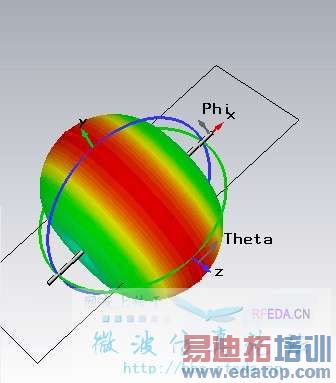

我大概簡單的仿了一下，偶極子沿著X方向放置，好像和樓主的差不多

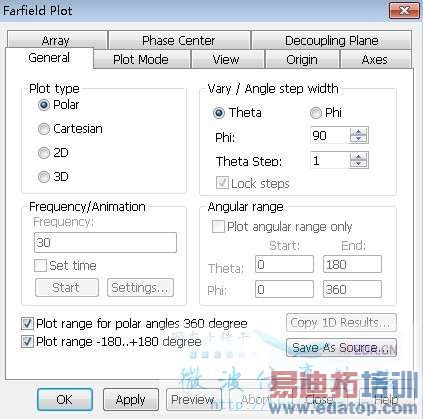

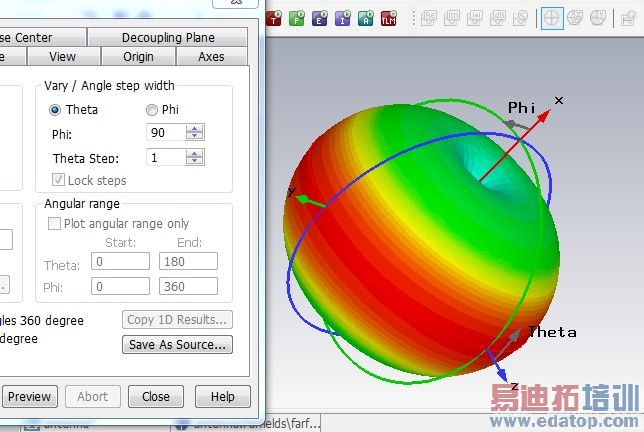

設置界面

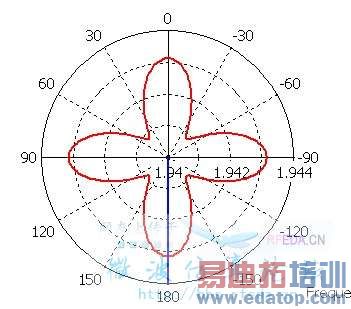

結果：


雖然不怎么像圓，但是細心觀察可以看到，最小的地方時1.94，最大的地方時1.942，相差非常小，如果和另一個面同時觀察，就可以發現這個其實是圓

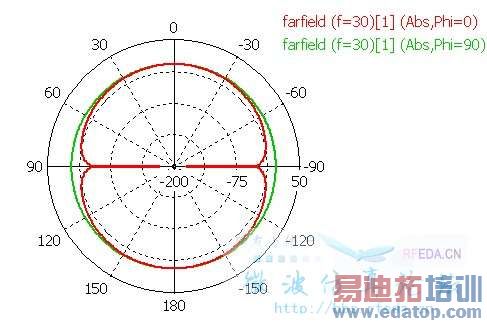

注意觀察綠線（其實就是第三幅圖）
如果還有不清楚的，建議上傳模型，是不是設置有問題

沒注意他的天線方向哈。。。他想看H面方向圖  按他設置的 是看不了的  可以把天線旋轉90° 沿Z軸放置，然后選選phi  theta=90°  phi step=1°應該就可以了吧。。。

抱歉哈，之前的回答寫錯了  H面就是 YOZ平面   即phi=90°  theta=[0,180]
