CST可以做FSS陣列基本單元的S反射或者透射譜嗎
來源：edatop
更新時間：2024-07-05
閱讀：
我最近嘗試用MWS來計算FSS單個基本單元的S11反射譜，但是在反射譜中，能明顯的看到FP共振，仔細探究發現共振是由波導口和金屬基本單元之間形成的FP腔，模擬時邊界條件采用的是“open”。不知道是邊界條件設置的問題，還是波導口設置的問題（比如波導口的反射率能減小嗎），不知各位路過的大俠有沒有做過類似的模擬，請指點一下。
完全可以做，上傳你的cst文件吧
(82 K) 3
下來學習下，單個難道不應該是用周期邊界做嗎？

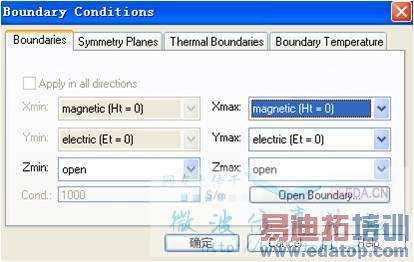

你好，謝謝回復！周期性邊界條件（詳見下面截圖），這種情況對應的是陣列；我現在主要是想計算單個的，想看看單個的反射和透射譜。不知道你說的周期性邊界條件是怎么回事？
