CST CS中NODE的使用，接地與不接地有什么影響和區別嗎？

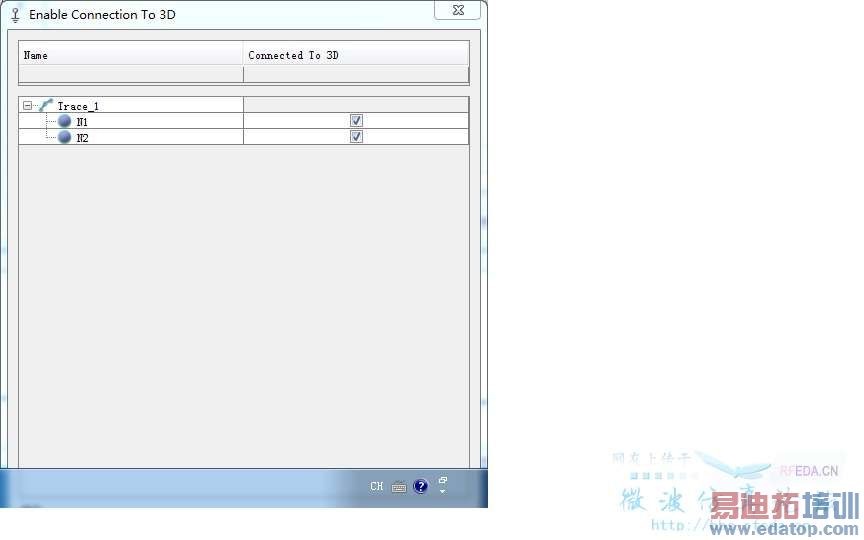

后面的選項勾選與不勾選有何區別？謝謝各位！



可以開啟仿真試一下啊

您好，我仿真過了，差別不大，但是如果沒什么影響，為什么有這樣的設置呢？是出于什么樣的考慮呢？謝謝！

help里怎么說的呢？

一根電纜接不接地當然影響很大，至少在輻照問題上來說。

但是在spice模型里已經接了地，只是這個選項勾選以后會有另外兩個GND的引腳出現。這個GND接地與模型中接地有不同嗎？我的意思是既然在spice模型中有GND的元件，為什么還要勾選這個選項再增加兩個地呢？請教！謝謝

請您幫忙翻一下，我的英文太爛，謝謝您！
In case of a uni- or bi（這兩個是不是都是用于聯合仿真的？有何區別呢?）directional cable-to-field coupled simulation every End-Node（這個是啥。。是指每個route的最后一個點嗎？怎么定義最后一個點？） of a Route has to be specified whether a galvanic connectivity between its Signal Terminals (Cabling, Signals and Terminals) and the next point（這個是指哪個點？） onto the surrounding metallic structure should exist or not。

實際工程中，線纜線束上的共模電流是有回路的，而仿真中為了逼近工程，3D電磁場仿真也應該給線纜束的共模電流“搭建”回路，比如帶有屏蔽層的線纜束，屏蔽層必須兩端接地（機殼）。
