對稱振子的仿真

有人做過tensor提供的那個視頻嗎？就是對稱振子的仿真阿， 我使用HFSSV10仿真你的例子時.仿真結果沒錯,但創建報告時只有XYZ 坐標.請問是什么原因?　
有人遇到這樣的問題??？ 說一說?。?

創建什么報告？怎么創建的？

就是最后做那個3D遠場圖的方向圖，沒辦法像tensor出來那樣的方向圖，只有xyz坐標軸而已，勞煩各位幫幫阿！

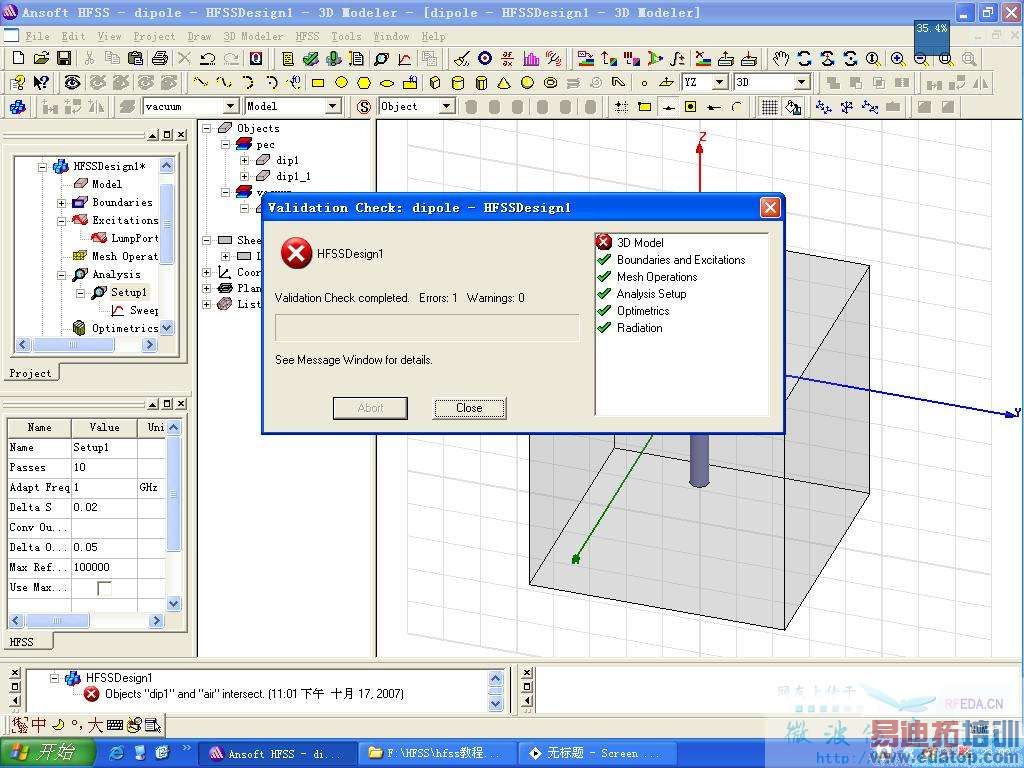

本人也出現錯誤，如下圖，請指點下啊

你的模型和輻射邊界交疊了，可以將輻射邊界放大以下

樓主指的是3D plod 極化方向圖吧，沒有圖形，可能是你的遠場里面theta和phi角度設置不對。有興趣可以加我 的QQ 290867418 交流下

我按照他的視頻，做出來了，但是我有個問題，他的頻率設為1G，但是波長好象不對，如果是按照半波陣子設計的話。

你的模型和輻射邊界交疊了，可以將輻射邊界放大以下

你的輻射邊界應該完全包圍模型，并且要留有一定的距離，不能重疊

LZ沒有看到3D的方向圖是沒有定義RADIATION.
在RADIATION->ｉｎｓｅｒｔ FARFIELD SETUP->INFINITE SPHERE. 設置THETA與PHI間隔度數. 設置后就不會出現只有三支坐標了.
