使用CST微波工作室的時域求解器仿真電大問題的理論分析

    首先給出兩個實際的仿真例子：

    參考計算機：HP XW8400工作站，雙路雙核志強 5160 處理器，主頻 3.0GHz，內存16GB

    基本數據：CST 微波工作室時域求解器每1000 萬個六面體網格占用1GB 內存；每1000 萬網格計算時間為 80 分鐘。電尺寸越大，上述統計數據越準確。

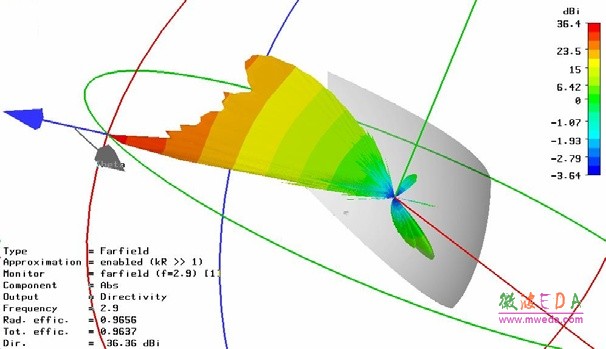

    a) 108個波長賦形反射面天線，9.2米寬，4.75米高，2.9GHz 頻率。網格點數：8387 萬，計算時間：12小時 34分，占用內存：9.4GB。

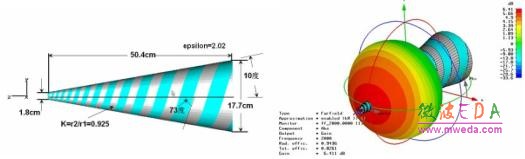

    b) 圓錐對數螺旋天線分析，天線尺寸和仿真所得2GHz 時的方向圖如下所示。網格點數：666.4 萬，計算時間：1 小時5 分，占用內存：1.67GB。

    1) 基本理論依據

    由數學結論可知，頻域矩量法或邊界元法、頻域有限元法和時域有限積分法三者的計算量（體現在CPU 時間和所需內存）分別正比于所網格數N的3 次、2 次和1.1-1.2次方。當結構的電尺寸比較大或結構比較復雜時，網格點則逐漸增大，對于目前主流的32 位計算機（2GBytes 內存/2.6GHz 主頻/單 CPU）來說，前兩者將不再能夠勝任網格數達到幾萬和幾十萬的作業。而時域有限積分法則可處理800-1000 萬點（操作系統和顯卡要占500MB 的內 存），約8 小時CPU 時間一次完成幾個到數十個倍頻程的全部仿真。這個快速寬帶仿真特點歸功于時域有限積分法的顯式算法。

    另一方面，三者的仿真速度是由各自算法所決定的。換言之，即便是采用64 位計算機，它們?nèi)�者的速度的相�?duì)關系是不會改變的。有些人錯誤地認為，64 位機能夠提高速度，其實是64 位機由于它們的尋址空間大大地增加便可以“接受”大網格點的仿真問題了，不像32 位計算機有2-3GBytes 最大可接受文件的限制。可是，“接受”或能夠仿真絕不意味著它們的計算速度就提高了。其實，原來固有的3 次方、2 次方和1.1-1.2 次方的計算量依然不變，即所需的CPU時間同樣還是這么多。舉例來說，對于頻域有限元法，10 萬個網格點若需要10小時CPU，則100 萬個網格點需1000 小時！這個N 平方關系與32 位還是64 位計算機無關。內存需求同樣滿足N 的平方關系。故導致100 萬個網格點32 位機無法計算，但64 位機則可以，只要其物理內存足夠的大。這就是計算速度及內存需求與網格點關系的通用解釋。請注意：CPU 數目的增加一般是線性的（目前主流64  PC 工作站最大支持16 個CPUs）。況且，它還受到硬件投資的約束。

    再看對計算機的要求。CST MWS 中的時域求解器由于采用時域有限積分算法，在數學上沒有矩陣求逆的過程，而有限元法是必須要做矩陣求逆，所以對計算機配置要求比較低。舉一個具體例子，一個內存 1GB 的普通計算機，CST MWS-T 可仿真800 萬個六面體網格的結構；而同樣配置下，頻域有限元軟件不超過20 萬個四面體網格。

    2) CST MWS的專有技術

    CST MWS專有的PBA 和TST技術，在保證精度的情況下，極大的降低了內存需求，提高計算速度。

    1998年引入了專有的 PBA™（Perfect Boundary Approximation™）技術，使 CST MWS的結構逼近趨近完美。此方法采用精確共形網格插值的方式，彌補了經典 FDTD 算法對曲面物體采用階梯網格逼近的缺點，同時又保持了網格劃分容易、對大問題快速及內存需求小這三大原有的優點。

    2002 年又引入了 TST™（Thin Sheet Technology™）薄片技術，在程序內部，通過對細線和薄片的專門處理，大大地提升了對這兩類問題的仿真度，使得軟件不但速度快，內存需求低，而且精度高。對于某些特殊問題，如共形天線，直接采用粗大網格，不用特殊的處理，就可精確仿真。

    2004 年引入了 MSS™（Multilevel Subgridding Scheme™）多級子網技術，使網格使用更為經濟和有效，大大地減少了網格點，從而提升了仿真速度。

    3) CST MWS中包含七個不同的算法或求解器

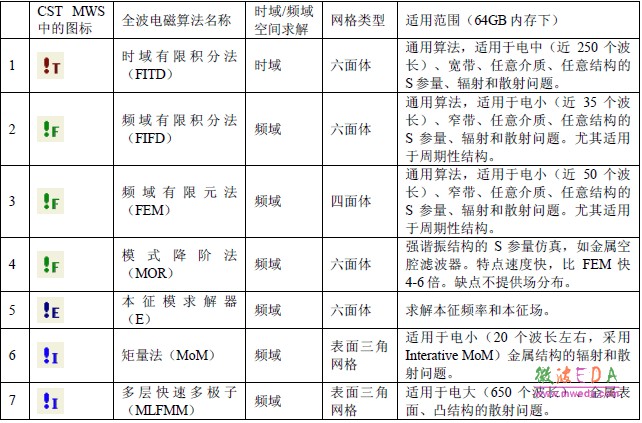

    所有七種求解器全部集成于同一個界面，用戶可以根據不同問題自由選擇最合適的算法。盡管時域有限積分法的應用范圍最為寬廣，對于周期性結構，采用頻域有限元最為有效；對于高Q 值濾波器，采用MOR 最快；對于微調公差分析，六面體網格的算法有絕對的優勢；對于電大金屬凸結構的散射分析，最好采用 MLFMM 算法等等。
